[ 6 ]

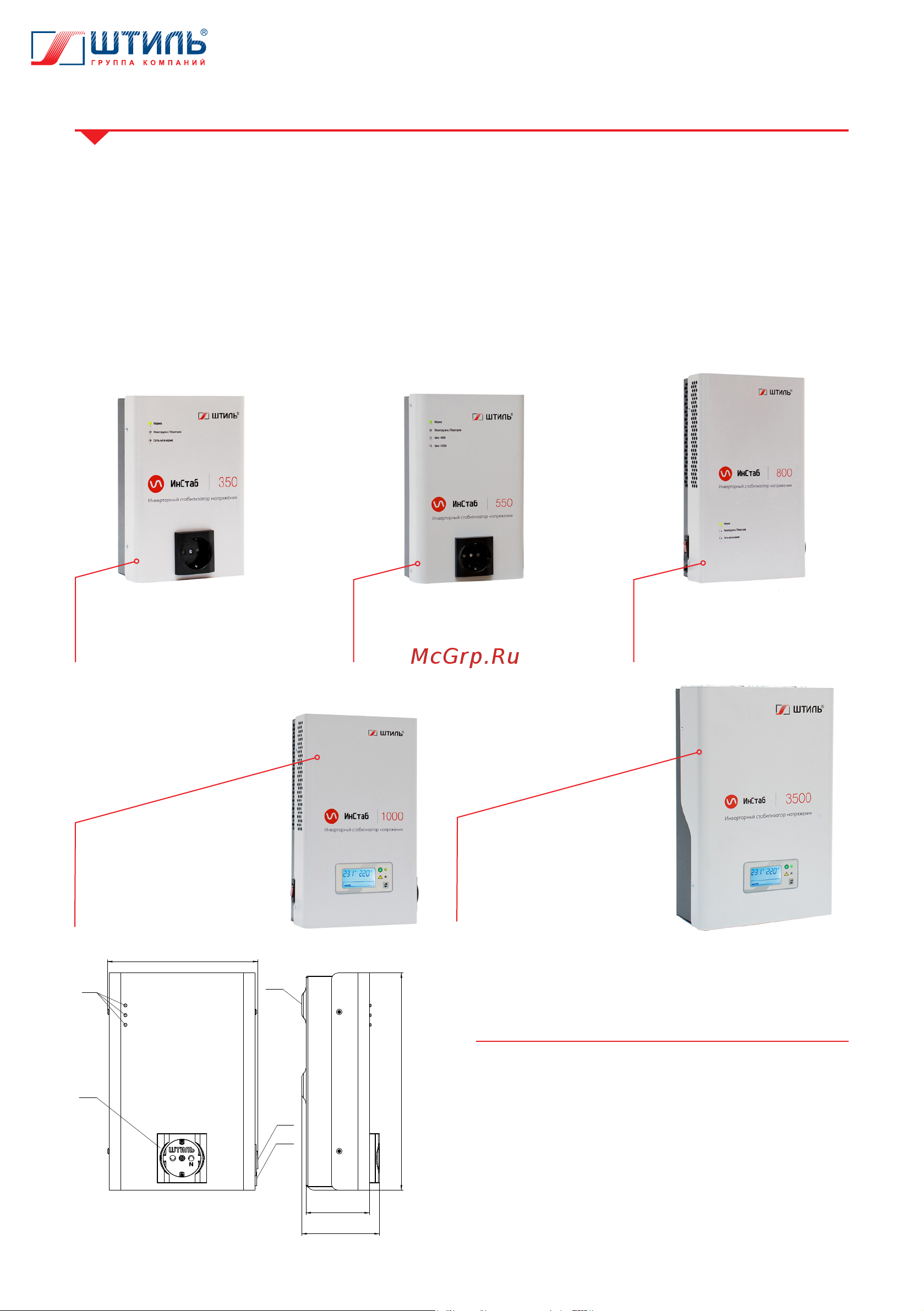

Рисунок 1а. Внешний

вид стабилизатора

Штиль IS350

Рисунок 1б. Внешний

вид стабилизатора

Штиль IS550

Рисунок 1в. Внешний

вид стабилизатора

Штиль IS800

Рисунок 1г. Внешний

вид стабилизаторов

Штиль IS1000, IS1500

и IS2000

Рисунок 1д. Внешний

вид стабилизаторов

Штиль IS2500, IS3000

и IS3500

1.1 Внешний вид и габаритные размеры

Внешний вид стабилизатора Штиль IS350 представлен на рисунке 1а, стабилизатора Штиль

IS550 – на рисунке 1б, стабилизатора Штиль IS800 – на рисунке 1в, стабилизаторов Штиль

IS1000, IS1500 и IS2000 – на рисунке 1г, стабилизаторов Штиль IS2500, IS3000 и IS3500 –

на рисунке 1д.

Габаритные размеры, компоненты передней и боковой панели стабилизатора Штиль IS350

представлены на рисунке 2а, стабилизатора Штиль IS550 – на рисунке 2б, стабилизатора

Штиль IS800 – на рисунке 2в, стабилизаторов Штиль IS1000, IS1500 и IS2000 – на рисунке 2г,

стабилизаторов Штиль IS2500, IS3000 и IS3500 – на рисунке 2д.

Рисунок 2a. Габаритные размеры,

компоненты передней и боковой панели

стабилизатора Штиль IS350

1 - светодиодные индикаторы;

2 - розетка для подключения нагрузки –

тип F, 16 А (далее – розетка);

3 - автоматический выключатель;

4 - место выхода кабеля сетевого

с евровилкой;

5 - элементы (выдавки) с отверстиями

для крепления на ровную вертикальную

поверхность.

223
