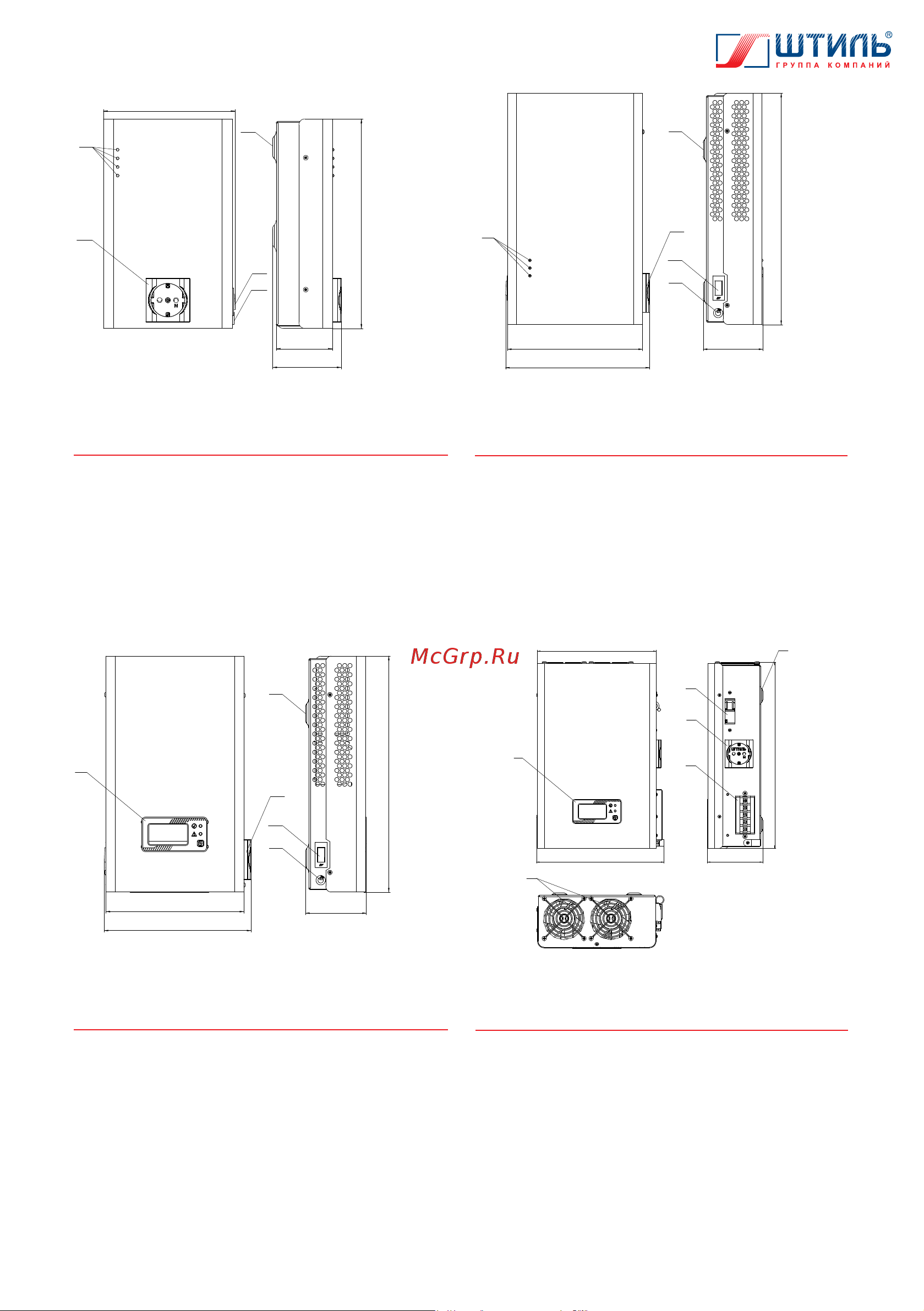

Рисунок 2б. Габаритные размеры,

компоненты передней и боковой панели

стабилизатора Штиль IS550

1 - светодиодные индикаторы;

2 - розетка;

3 - автоматический выключатель;

4 - место выхода кабеля сетевого

с евровилкой;

5 - элементы (выдавки) с отверстиями

для крепления на ровную вертикальную

поверхность.

Рисунок 2г. Габаритные размеры, компоненты

передней и боковой панели стабилизаторов

Штиль IS1000, IS1500 и IS2000

1 - ЖК-дисплей со светодиодными

индикаторами и кнопкой выбора

отображаемой информации;

2 - розетка;

3 - элементы (выдавки) с отверстиями для

крепления на ровную вертикальную

поверхность;

4 - автоматический выключатель;

5 - место выхода сетевого кабеля с евровилкой.

Рисунок 2в. Габаритные размеры,

компоненты передней и боковой панели

стабилизатора Штиль IS800

1 - светодиодные индикаторы;

2 - розетка;

3 - элементы (выдавки) с отверстиями

для крепления на ровную вертикальную

поверхность;

4 - автоматический выключатель;

5 - место выхода сетевого кабеля

с евровилкой.

Рисунок 2д. Габаритные размеры, компо-

ненты передней и боковой панели стабили-

заторов Штиль IS2500, IS3000 и IS3500

1 - ЖК-дисплей со светодиодными

индикаторами и кнопкой выбора

отображаемой информации;

2 - выводы для подключения входной сети

переменного тока и нагрузки;

3 - розетка;

4 - автоматический выключатель;

5 - элементы (выдавки) с отверстиями для

крепления на ровную вертикальную

поверхность;

6 - вентиляторы.

2

1

1

5

5

245

67

82

5

3

4

187

176

1

2

3

4

5

78

300

232

338

101

1

2

3

4

5

6

215

176 78

2

3

4

5

1

187

300
