[ 8 ]

1.2 Комплект поставки

1.3 Принцип работы

Комплект поставки изделия приведен в таблице 1.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрями-

тель осуществляет преобразование входного переменного напряжения электросети в стабили-

зированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформи-

рует постоянное напряжение в питающее нагрузку переменное.

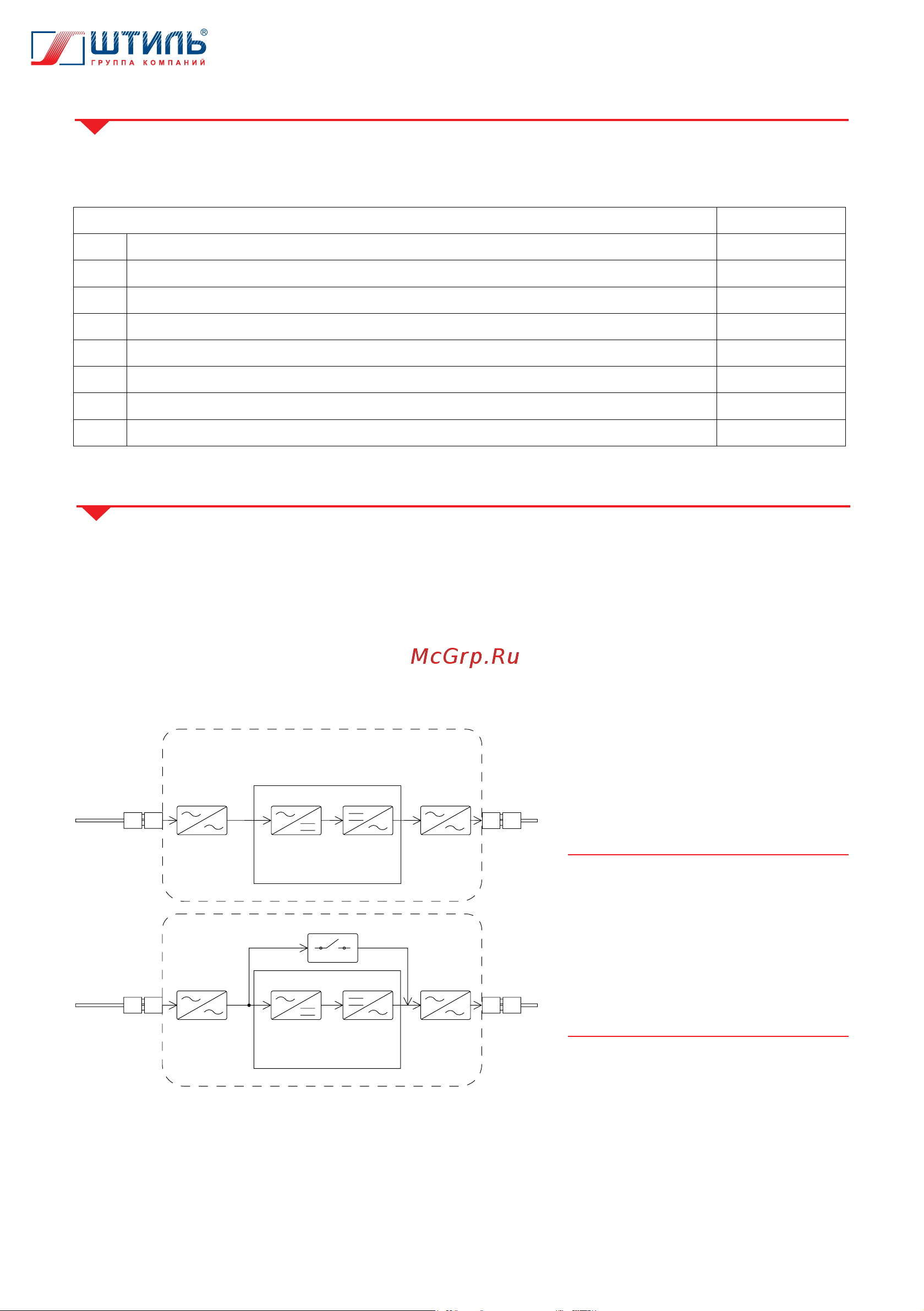

Структурная схема принципа работы стабилизаторов Штиль IS350 и IS550 показана

на рисунке 3а, стабилизаторов Штиль IS800, IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 –

на рисунке 3б.

Таблица 1. Комплектность изделия

Рисунок 3а. Структурная схема

принципа работы стабилизаторов

Штиль IS350 и IS550

Рисунок 3б. Структурная схема

принципа работы стабилизато-

ров Штиль IS800, IS1000, IS1500,

IS2000, IS2500, IS3000 и IS3500

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель Инвертор

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель

Байпас

Инвертор

Наименование Кол-во, шт.

1 Стабилизатор Штиль ISXXХ 1

2 Комплект для крепления изделия на ровную вертикальную поверхность: 1

- дюбель 2

- шуруп «саморез» 2

3 Руководство по эксплуатации 1

4 Гарантийный талон 1

5 Шаблон для разметки поверхности 1

6 Упаковка (картонный короб) 1

Назначение основных компонентов изделия:

• входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех;

• преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобра-

зование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизи-

рованным выходным напряжением синусоидальной формы. В состав выпрямителя входит
