1-теплообменник; 2-газогорелочное устройство; 3-блок регулятора газовой горелки

630 EuroSIT/710 MiniSIT; 4-запальная горелка; 5-термопара; 6-сильфонная подводка -1/2” г/ш;

7-дверка; 8-панель прозрачная; 9-панель фронтальная; 10-индикатор температуры отопительной

воды; 11-датчик безопасности по тяге: 12-датчик безопасности по предельной температуре;

13-панель нижняя; 14-теплоизоляция верхняя; 15-патрубок подсоединения входящей

отопительной воды; 16-патрубок подсоединения выходящей отопительной воды;17-патрубок

подсоединения дымохода; 18-патрубок сбросной (сливной), 19-термопрерыватель; 20-змеевик.

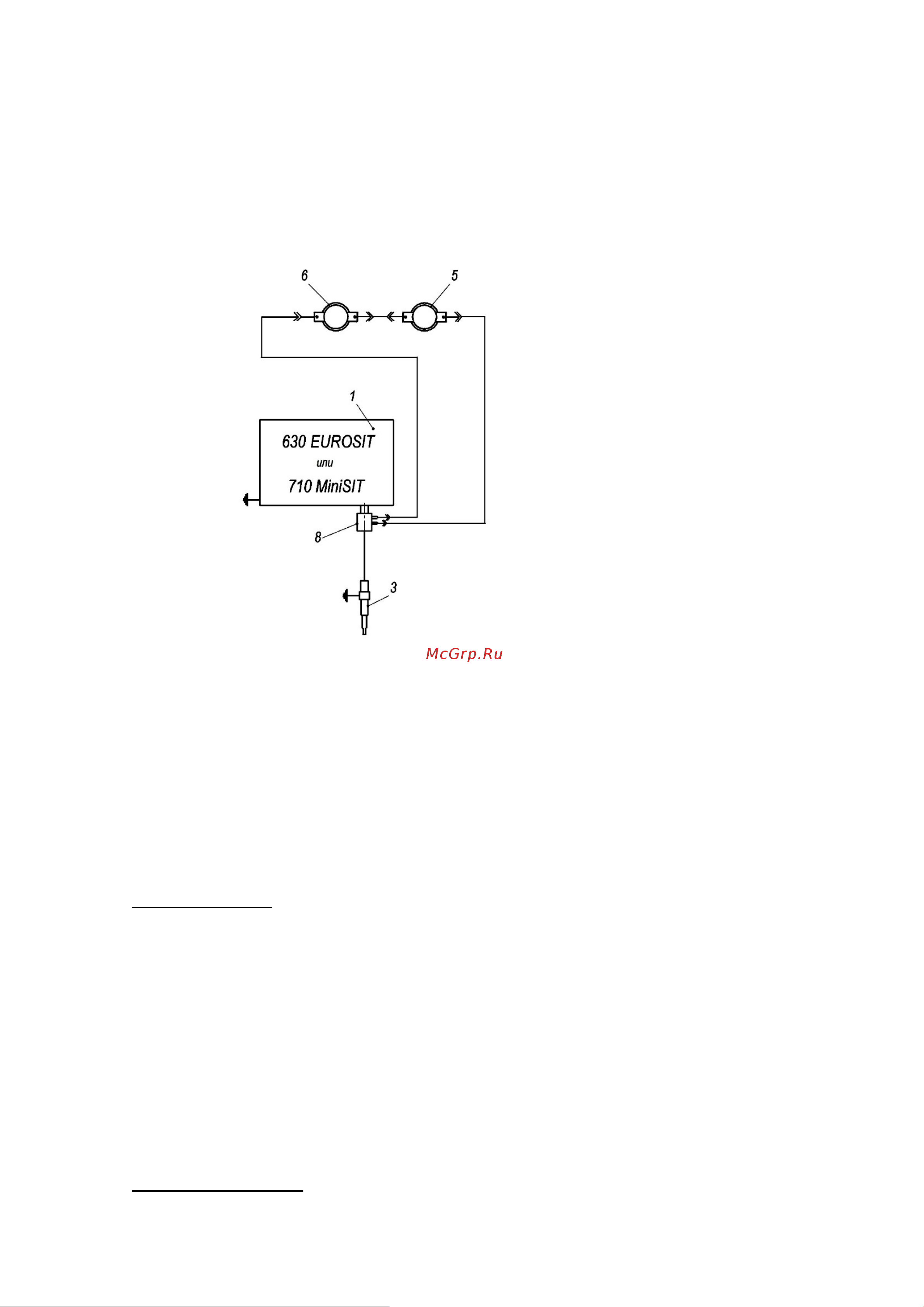

1-блок газовый;

3-термопара;

5-датчик тяги;

6-датчик по предельной

температуре;

8-термопрерыватель.

Рисунок 3 – Схема электрическая принципиальная

на котел КОВ-СК(В)C с газовым клапаном 630 Eurosit

или 710 MiniSIT

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Подготовка котла к использованию.

2.1.1 Меры безопасности

ВНИМАНИЕ!

Установка котла, подключение может производиться аттестованным в

соответствии с ПБ-12-529-03 персоналом специализированных

организаций, сервисных центров, газоснабжающих предприятий!

Техническое обслуживание котла должно производиться только

специально обученным, квалифицированным персоналом.

Перед началом работ с котлом необходимо ознакомиться с настоящим

руководством по эксплуатации.

ЗАПРЕЩАЕТСЯ:
