Axis 7квт -05-07T-00 (ЖАР) Паспорт онлайн
Превью страниц
Страница 1 /
32
493112
ЖАР
Котел отопительный водогрейный
КОВ-СВПС «Сигнал»
ПАСПОРТ
Руководство по эксплуатации
РВША.621261.046 РЭ
ООО «Сигнал-Теплотехника»
413110, Российская Федерация, Саратовская область,
г. Энгельс, ул. Дальняя, д. 5 «а»
Содержание
64- Отличительными особенностями нашего котла являются
- Комплектность
- Устройство
- Котел состоит из следующих основных узлов теплообменника горелки датчиков безопасности по тяге и по предельной температуре пьезорозжига индикатора температуры
- Электромагнит эмк удерживает клапан в открытом положении газ поступает на пилотную запальную и основные горелки входящие в состав газогорелочного устройства на ручке управления газового клапана задается величина температуры выходящей из котла воды которая приведена ниже
- Электрическая схема на рисунке 3
- Устройство газового клапана представлено на рисунке 1
- Термопара находящаяся в пламени пилотной запальной горелки вырабатывает термо эдс которая подается на обмотку электромагнита входного газового клапана газогорелочного устройства и открывает его
- При достижении заданной температуры воды клапан терморегулятора прикрывается и уменьшает поступление газа на основные горелки автоматически регулируя теплопроизводительность
- Конструкция котла представлена на рисунке 2
- Датчик безопасности по тяге или датчик безопасности по предельной температуре разрывают цепь питания электромагнита входного клапана при нарушении тяги в топке или нагреве выходящей воды свыше 95ºс соответственно входной клапан перекрывает проход газа на основные и запальную горелки горелки гаснут термопара остывает и прекращает вырабатывать термо эдс розжиг горелки производится вручную после устранения причин вызвавших прекращение тяги в топке или перегрев выходящей воды
- Запрещается
- Расстояние между облицовкой котла и стенами должно быть не менее
- Монтаж инструктаж по эксплуатации запуск в работу профилактическое обслуживание и ремонт котла производятся специализированной организацией и местным управлением газового хозяйства в соответствии с пб12 529 2003 утвержденными ростехнадзором рф и строительными нормами и правилами снип 41 01 2003 и сп 41 108 2004 госстроя рф с обязательным заполнением контрольного талона на установку котла
- Материалы используемые при монтаже cистемы газоснабжения трубы фитинги фильтры и др должны быть сертифицированы и разрешены к применению
- В помещении в котором устанавливается котел предусмотреть поступление необходимого количества воздуха для горения и вентиляции через проемы около пола и потолка
- Суммарная площадь отверстий проема выбирается из расчета 1 см 2 на каждые 225 вт мощности
- Помещение должно быть достаточно просторным для беспрепятственного доступа к котлу при проведении профилактических работ и соответствовать требованию п 1 1 по температуре
- Подключение котла к газовой магистрали производится через отверстие в боковой стенке проверьте герметичность мест соединения обмыливанием
- Перед монтажом и эксплуатацией внимательно ознакомьтесь с правилами и рекомендациями изложенными в настоящем руководстве
- Трубопроводы нагревательные приборы отопительные радиаторы и места соединений должны быть герметичны подтеки воды не допускаются
- Требования к системе отопления
- Никогда
- Проконсультируйтесь с квалифицированными специалистами по химической очистке воды
- После окончания монтажа провести гидравлические испытания и устранить возможные протечки
- На вход в котел отопительной обратной воды установить фильтр шламосборник грязесборник с сетчатым фильтром и производить периодическую чистку фильтра а также аварийно сбросной клапан клапан предохранительный 1 5 bar
- Материалы используемые при монтаже должны быть очищены от грязи ржавчины окалины и т п
- Добавляйте воду в расширительный бачок по мере ее испарения
- Во избежание образования накипи на внутренних стенках которая ухудшает теплообмен и уменьшает кпд а также коррозии теплообменника котла заполнять котел и систему отопления в соответствии с требованиями рд 24 031 120 91 питьевой водой по гост 2874 82 либо специально подготовленной водой например дистиллированной
- В системе отопления могут применяться различные виды труб медные стальные пластиковые с алюминиевой фольгой и т д
- Для обеспечения естественной тяги предъявляются следующие требования к системе дымоудаления
- Высота дымовой трубы должна обеспечивать разрежение тягу в топке котла указанное в таблице 1 быть не менее 3 м от уровня топочной камеры котла
- Требования к системе дымоудаления
- При наличии в строении дымохода соединительной трубы ее выбирают из условий
- Правильно выполненная система дымоудаления обеспечит устойчивую работу котла и продлит срок его службы
- Наружная часть дымовой трубы должна утепляться термоизоляцией толщиной не менее 20 мм
- Убедиться что ручка регулятора находится в положении выключено
- Снять дверку
- Проверить наличие тяги тягонапоромером см таблицу 1
- Подключить котел к дымоходу ø100 мм
- Повернуть ручку регулятора в положение запальная горелка см рисунок 6
- Открыть газовый кран на подводящем газопроводе
- Никогда
- Нажать на ручку регулятора до упора вниз и удерживать ее в этом положении не менее 1 минуты для вытеснения воздуха из газопровода
- Нажать кнопку пьезорозжига горелки убедиться что запальник горит ручку удерживать не менее 40 секунд
- Запуск котла
- Заполнить отопительную систему водой
- В случаях если
- Установить на место дверку
- Снять дверку
- При прогретой системе отопления задавать нужную температуру выходящей воды в диапазоне от 40 до 90 ºс перемещением шкалы регулятора температур
- Поставить дверку на место
- Подождать когда прогреется дымоход и начнется циркуляция воды в системе отопления определить на ощупь нагрев дымохода и трубопровода подходящего к котлу
- Повернуть ручку блока против часовой стрелки в положение 1 основные горелки должны загореться малым пламенем
- Отключение котла производится установкой ручки регулятора в положение выключено
- Отключение котла
- Закрыть газовый кран на подводящем трубопроводе
- Котлы транспортируются только в положении указанном на упаковке при транспортировке необходимо предусмотреть надежное закрепление котлов от горизонтальных и вертикальных перемещений
- Котлы транспортируются любым видом транспорта в соответствии с правилами перевозки грузов действующими на конкретном виде транспорта
- Котлы не должны подвергаться воздействию атмосферных осадков во время погрузо разгрузочных работ и транспортирования
- О плохой тяге и неисправностях газогорелочного устройства немедленно сообщить эксплуатационной организации
- Свидетельство о приемке
- Контрольный талон на установку котла
- Приложение а справочное
Похожие устройства
-
Axis 20квт -01-20T-00паспорт -
Axis 25 квт -01-25TW-00Паспорт -

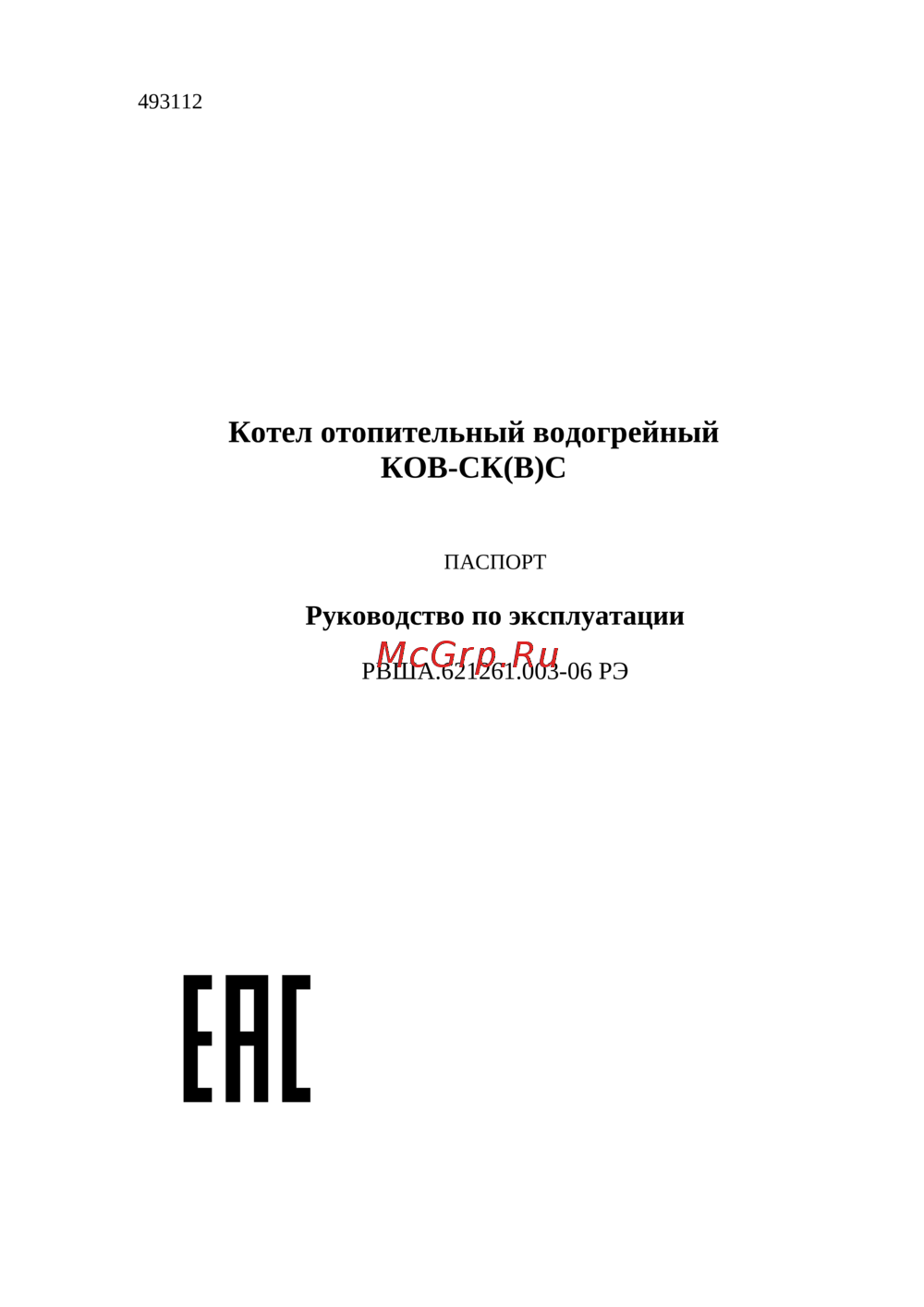

Axis 16 квт 01-16TW-00Паспорт -
