Термопара, находящаяся в пламени пилотной (запальной) горелки,

вырабатывает термо ЭДС, которая подается на обмотку электромагнита

входного газового клапана газогорелочного устройства и открывает его.

Электромагнит (ЭМК) удерживает клапан в открытом положении – газ

поступает на пилотную (запальную) и основные горелки, входящие в состав

газогорелочного устройства. На ручке управления газового клапана задается

величина температуры, выходящей из котла воды, которая приведен а

ниже.

Цифры на шкале регулятора Диапазон температуры нагрева воды, ºС

1…7 40…90

При достижении заданной температуры воды клапан терморегулятора

прикрывается и уменьшает поступление газа на основные горелки,

автоматически регулируя теплопроизводительность.

Датчик безопасности по тяге или датчик безопасности по предельной

температуре

разрывают цепь питания электромагнита входного клапана при

нарушении тяги в топке или нагреве выходящей воды свыше 95ºС

соответственно, входной клапан перекрывает проход газа на основные и

запальную горелки, горелки гаснут. Термопара остывает и прекращает

вырабатывать термо ЭДС. Розжиг горелки производится вручную после

устранения причин, вызвавших прекращение тяги в топке или перегрев

выходящей воды.

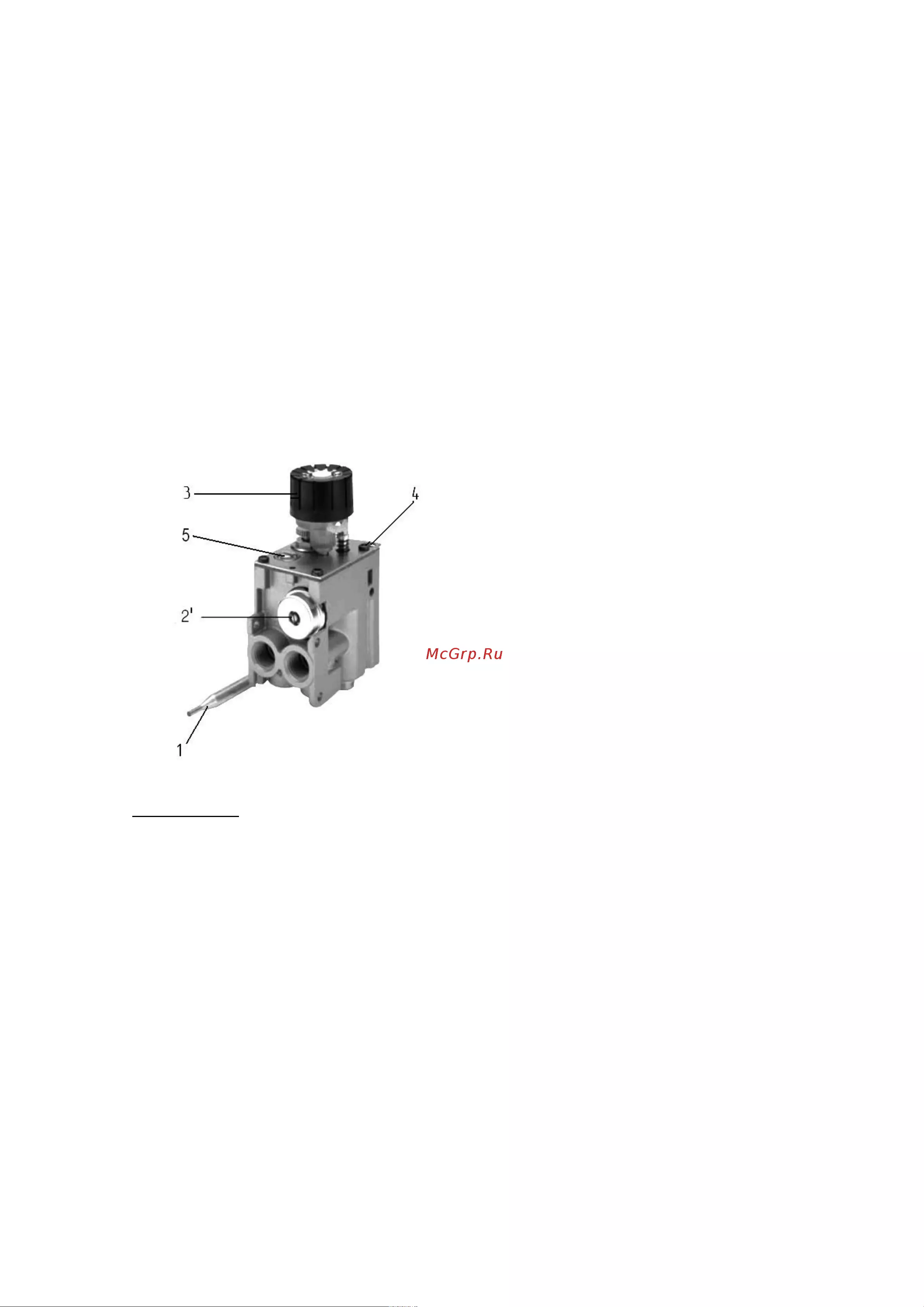

Устройство газового клапана представлено на рисунке 1.

Конструкция котла представлена на рисунке 2.

Электрическая схема – на рисунке 3.

Монтаж котла – на рисунках 4.

В связи с тем, что регулировка изделий в заводских условиях

производится на установленное на предприятии давление газа, при

установке котла у потребителя может потребоваться дополнительная

регулировка газового клапана на давление в газовой магистрали, к

которой производится подключение.

Регулировка должна производиться специалистами газовой службы

либо авторизованного сервисного центра. Необходимость регулировки

может быть установлена только этими специалистами!

Регулировка и наладка газового клапана (см. рисунок 1)

производится при необходимости.

Настройка максимального и минимального расхода газа.

Настройки выполняются при холодном термобаллоне.

Настройка максимального расхода газа (исполнение с регулятором

давления газа).

Поверните ручку управления 3 в положение 7.
