При установке котла в неотапливаемом помещении или при
прохождении трубопроводов через открытое пространство или
неотапливаемое помещение их необходимо тщательно утеплить.
Расширительный бачок устанавливается в верхней точке стояка,
желательно в отапливаемом помещении. При установке бачка в
неотапливаемом помещении трубопроводы, бачок и сливную трубу
необходимо тщательно утеплить.
В системе отопления не должно быть участков, в которых
возможно образование воздушных «пробок».
Трубопроводы, нагревательные приборы (отопительные радиаторы) и
места соединений должны быть герметичны, подтеки воды не допускаются.
ВНИМАНИЕ!
При нарушении правил, изложенных в настоящем руководстве,
котел гарантийному ремонту не подлежит.
НИКОГДА
НЕ ПРОИЗВОДИТЕ САМОСТОЯТЕЛЬНЫХ МАНИПУЛЯЦИЙ С
ДАТЧИКОМ БЕЗОПАСНОСТИ ПО ТЯГЕ!
Датчик безопасности по тяге должен быть расположен согласно рисунку 2
в окошке, касание стенок окошка не допускается.
После подключения котла к системе газоснабжения и заполнения
теплоносителем отопительной системы, работники специализированного
сервисного центра или местного управления газового хозяйства должны
отрегулировать и проверить на срабатывание автоматику безопасности и
регулировку температурных режимов.
2.1.4 Требования к системе отопления.
2.1.4.1 До начала монтажа и перед эксплуатацией необходимо несколько
раз промыть систему отопления.

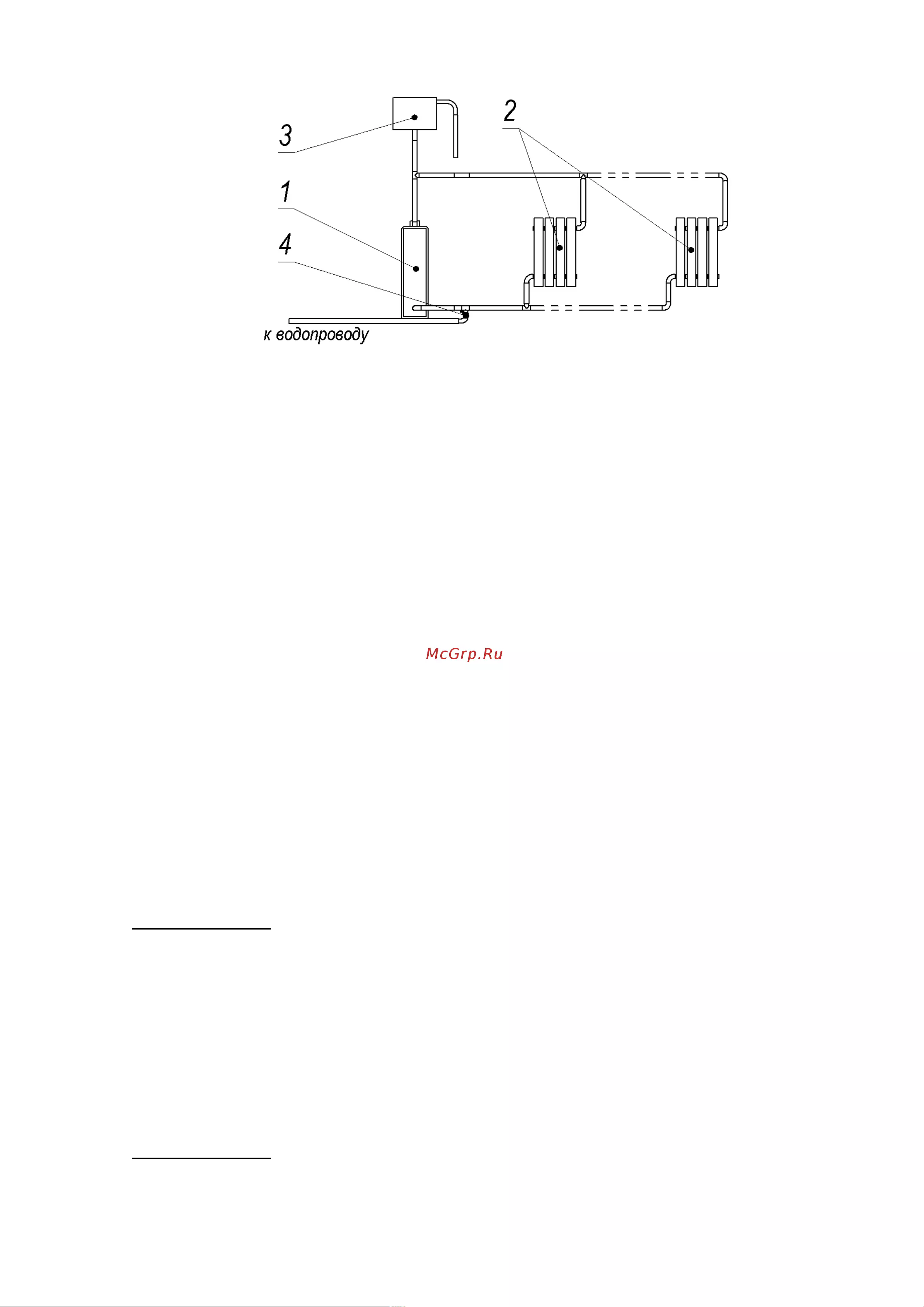

Рекомендуемая схема монтажа приведена ниже.
14
