СБРОСНОГО КЛАПАНА 1,5 bar, УСТАНОВЛЕННОГО НА

ТЕПЛООБМЕННИК ЛИБО МЕЖДУ ТЕПЛООБМЕННИКОМ И

ЗАПОРНЫМ УСТРОЙСТВОМ, ПРЕТЕНЗИИ В СЛУЧАЕ ТЕЧИ

ТЕПЛООБМЕННИКА НЕ ПРИНИМАЮТСЯ

2.1.5 Требования к системе дымоудаления.

2.1.5.1 Для обеспечения естественной тяги предъявляются следующие

требования к системе дымоудаления:

Высота дымовой трубы должна обеспечивать разрежение (тягу) в топке

котла, указанное в таблице 1, быть не менее 3 м от уровня топочной камеры

котла;

При наличии в строении дымохода соединительной трубы, ее выбирают из

условий:

1) вертикальный участок дымохода (разгон) согласно рисунку 5;

2) горизонтальный участок соединительной трубы должен быть не более

чем 3 м, но при этом минимально необходимая высота дымовой трубы

увеличивается на длину равную горизонтальному участку;

3) поперечное сечение дымохода должно быть не меньше

присоединительной трубы котла.

Рекомендуемая схема монтажа приведена ниже.

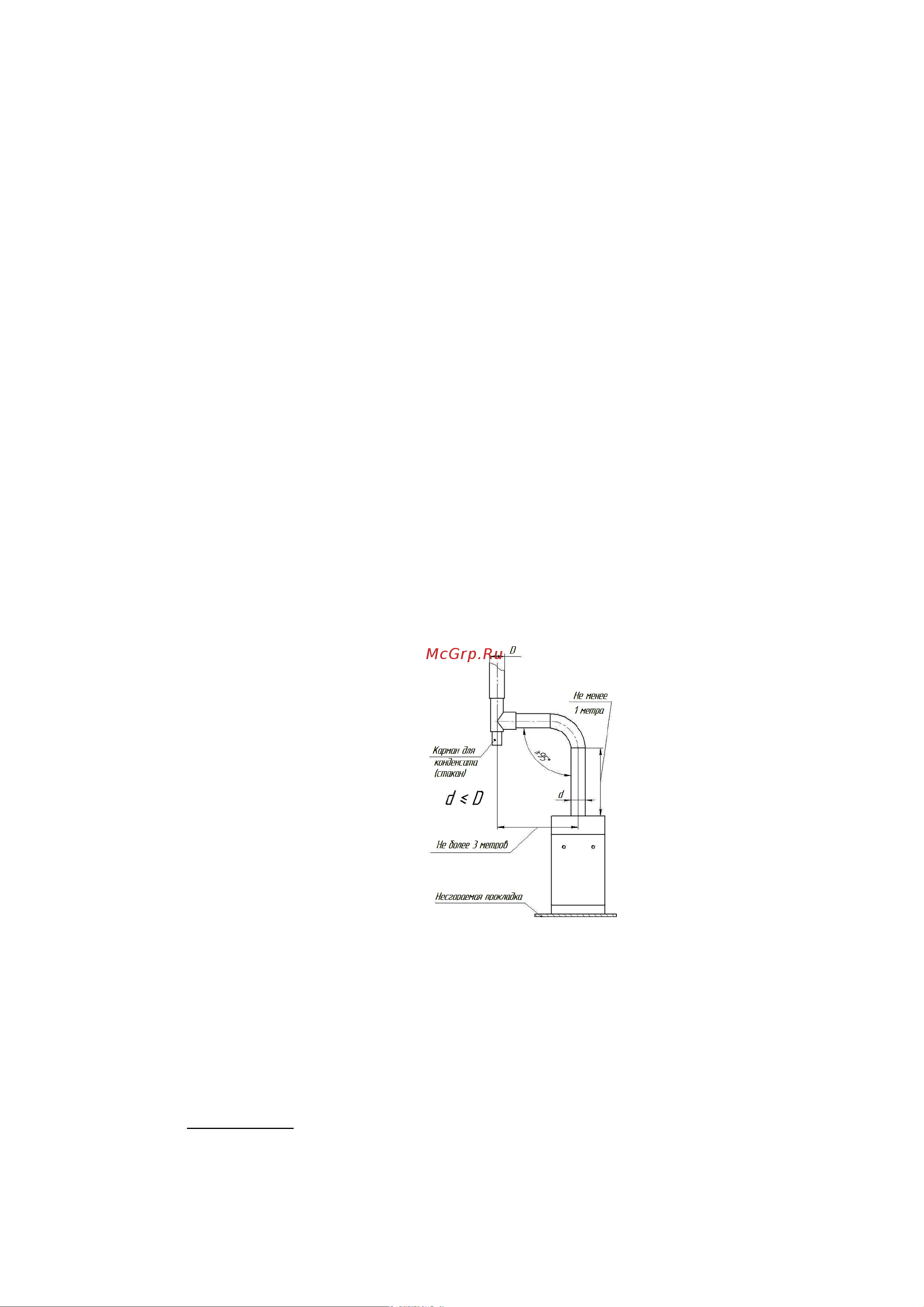

Рисунок 5 – схема монтажа дымохода

Наружная часть дымовой трубы должна утепляться термоизоляцией

толщиной не менее 20 мм.

Правильно выполненная система дымоудаления обеспечит устойчивую

работу котла и продлит срок его службы.

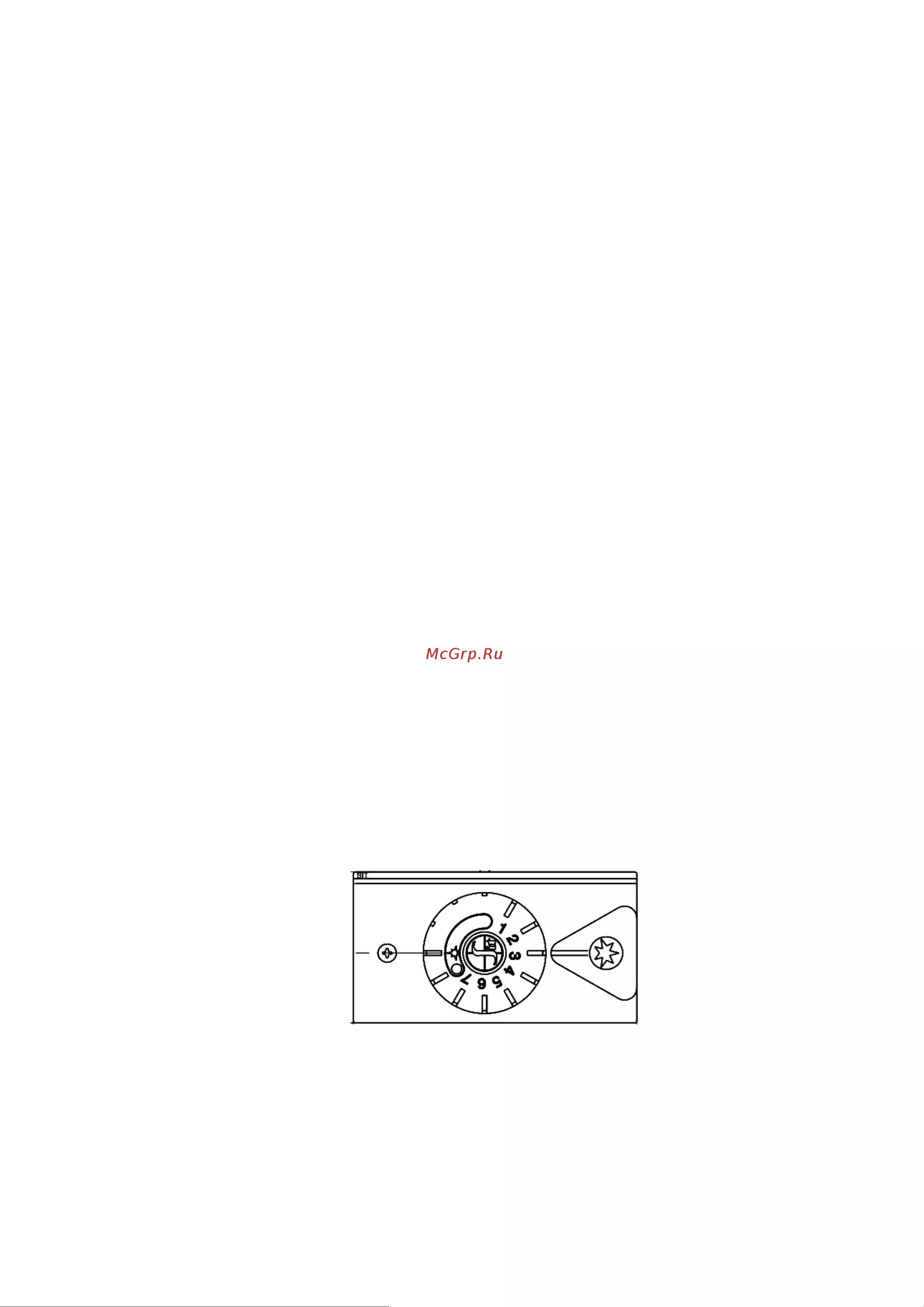

2.1.6 Установка изделия и подготовка к работе.

Внимание!

Установка котла и подключение может производиться только

авторизованным персоналом в соответствии с проектной

документацией!
