Материалы, используемые при монтаже, должны быть очищены от
грязи, ржавчины, окалины и т.п.
В системе отопления могут применяться различные виды труб: медные,
стальные, пластиковые с алюминиевой фольгой и т.д.
На вход в котел отопительной обратной воды установить фильтр
(шламосборник, грязесборник с сетчатым фильтром) и производить
периодическую чистку фильтра, а также аварийно-сбросной клапан
(клапан предохранительный) 1,5 bar.
После окончания монтажа провести гидравлические испытания и
устранить возможные протечки.
Во избежание образования накипи на внутренних стенках, которая
ухудшает теплообмен и уменьшает КПД, а также коррозии
теплообменника котла, заполнять котел и систему отопления в соответствии
с требованиями РД 24.031.120-91 питьевой водой по ГОСТ 2874-82,
либо специально подготовленной водой, например дистиллированной.
Проконсультируйтесь с квалифицированными специалистами по
химической очистке воды.
ВНИМАНИЕ! С целью исключения размораживания системы отопления
при отрицательных температурах в помещениях рекомендуется в
качестве теплоносителя вместо воды применять жидкости, имеющие
разрешение на использование в системах отопления при температуре
ниже 0 °С и имеющие сертификат на применение в соответствующих
условиях.
НЕ СЛИВАЙТЕ ВОДУ ИЗ КОТЛА И СИСТЕМЫ ОТОПЛЕНИЯ В
НЕОТАПЛИВАЕМЫЙ ПЕРИОД.
Добавляйте воду в расширительный бачок по мере ее испарения.
ВНИМАНИЕ! ПРИ НАЛИЧИИ ЗАПОРНЫХ УСТРОЙСТВ НА ВХОДЕ И
ВЫХОДЕ ТЕПЛООБМЕННИКА И ОТСУТСТВИИ АВАРИЙНО-
15

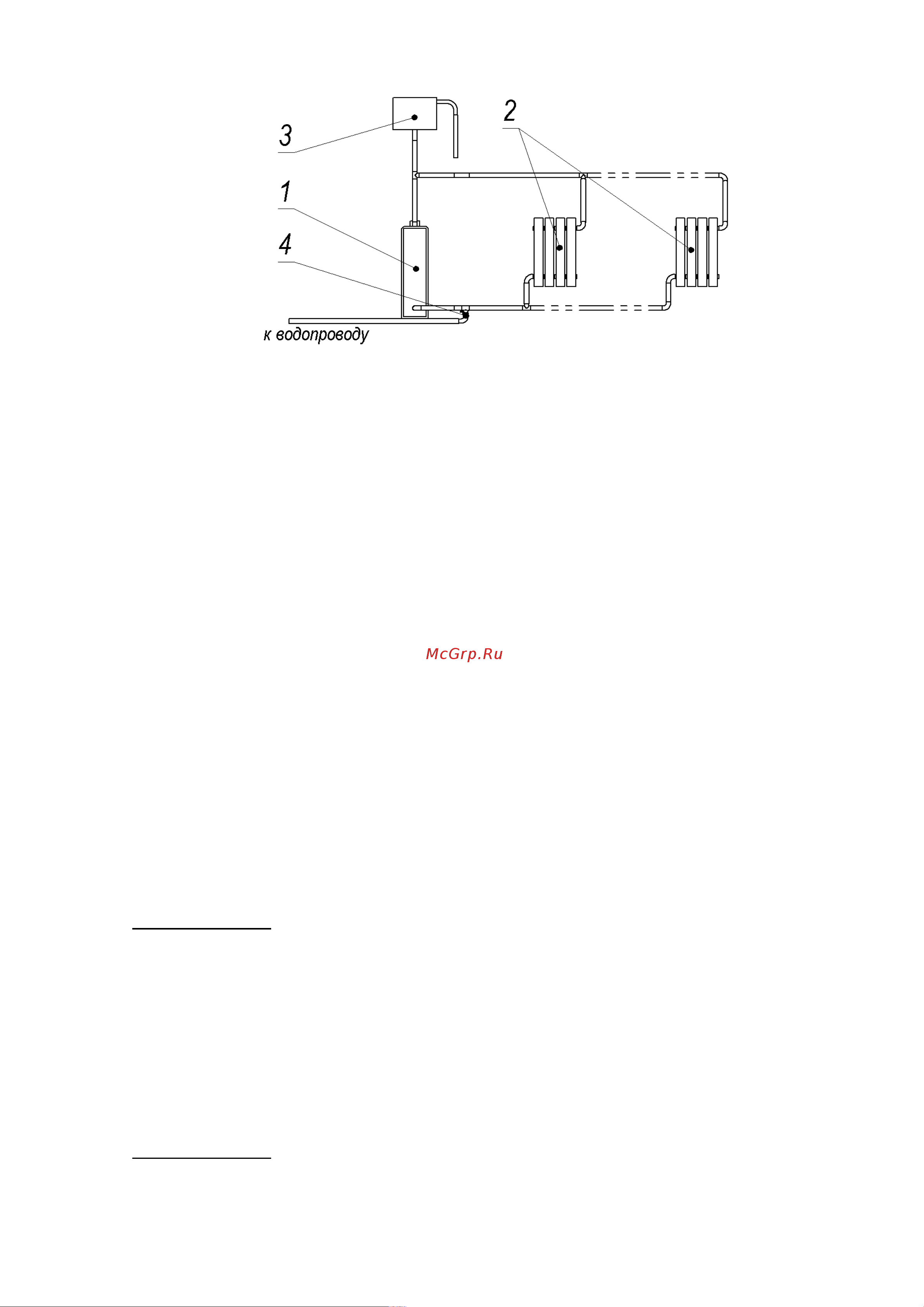

1 - котел; 2 - радиаторы системы отопления; 3 - расширительный бак;
4 - кран заполнения/подпитки системы из водопровода
Рис. 4 - Монтаж котла в систему с естественной циркуляцией
