отсутствует утечка газа. Категорически не допускается отрыв или
проскок пламени при соответственно максимальном и минимальном
давлении газа. После выполнения регулировочных работ зафиксируйте
винты настроек краской.
Регулировка клапана 710 MINISIT (см. рисунок 1б) производится
при необходимости.
Настройки выполняются при холодном термобаллоне .
Красный треугольник
1-кнопка розжига; 2-кнопка отключения; 3-кнопка пьезоэлектрического розжига; 4-ручка
регулятора температуры; 5-винт регулировки расхода газа на пилотной горелке; 6-винт
регулировки минимальной подачи газа; 8-винт регулировки выходного давления (исполнение
клапана с регулятором давления); 9-штуцер для измерения входного давления газа; 10- штуцер
для измерения выходного давления газа;11- слот для подключения термопары; 12-выход газа
на пилотную горелку; 13-вход магистрального газа; 14(15)-выход газа на основные горелки;
16-отверстия с резьбой для установки углового фланца;
17-монтажные отверстия; 18-датчик термостата

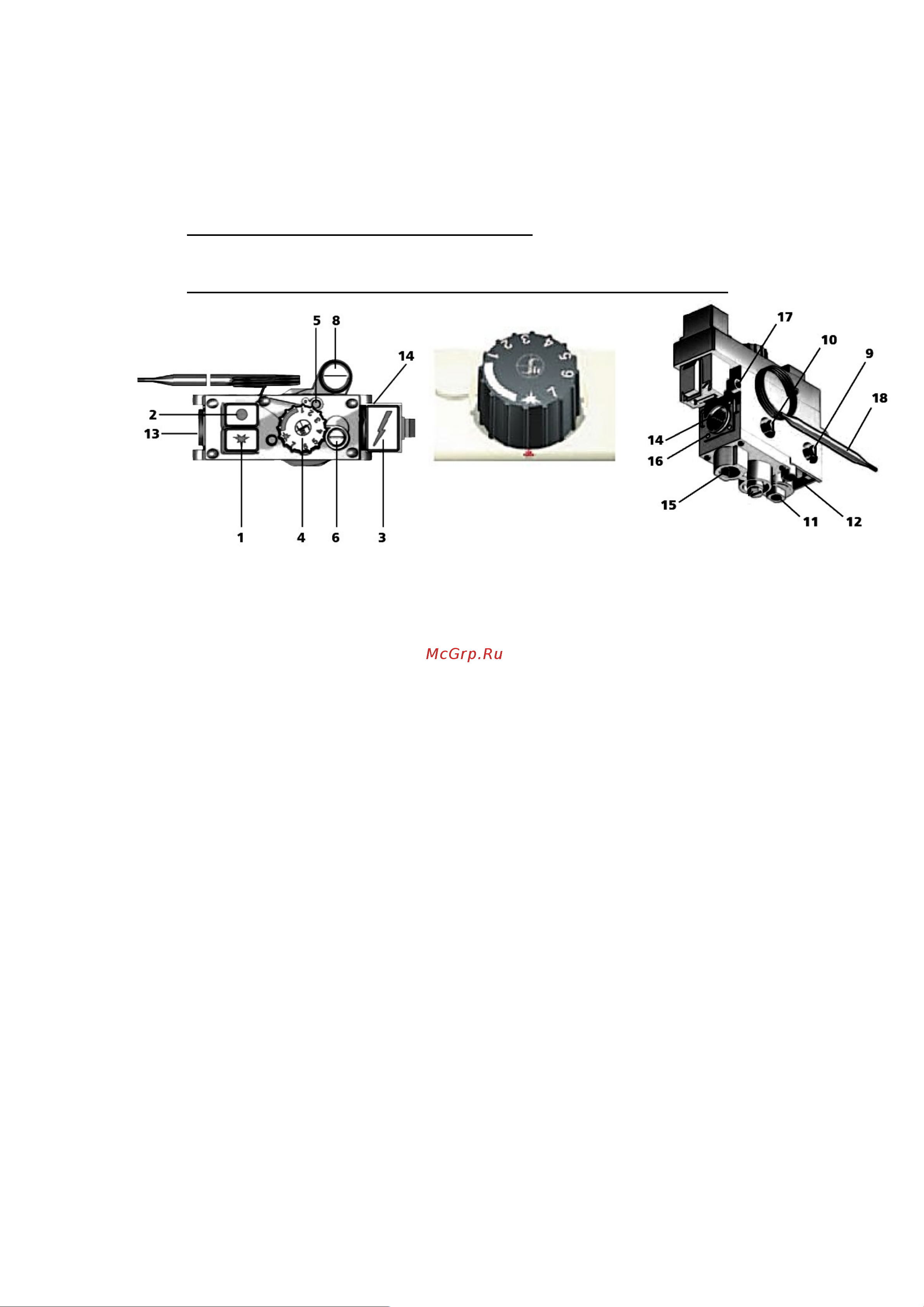

Рисунок 1б - Органы управления и регулировки клапана 710 MINISIT
Настройка низкого уровня пламени
Поверните винт 6 по часовой стрелке, чтобы уменьшьть расход газа и против
часовой стрелки, чтобы увеличить его.
Настройка минимального расхода газа (исполнение с регулятором
давления газа).
Медленно поверните ручку регулятора 4 в положение минимальной
мощности (близко к выключению основных горелок).
- При повороте винта настройки 6 против часовой стрелки расход газа
увеличивается.
- При повороте винта настройки 6 по часовой стрелке расход газа
уменьшается.
