По окончании монтажа должны быть проведены испытания смонтированного радиатора с составлением акта ввода
радиатора в эксплуатацию.
Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во избежание гидравли-
ческого удара.
Эксплуатация радиатора без проведения испытания не допускается!
Для радиаторов с нижним подключением (VC), укомплектованных вставкой вентильной LMX, рекомендуются термого-
ловки с присоединительным размером М30х1,5. Для радиаторов с нижним подключением (VC), укомплектованных вставкой
вентильной LEMAX, рекомендуются термоголовки с присоединительным размером М23х1,5.

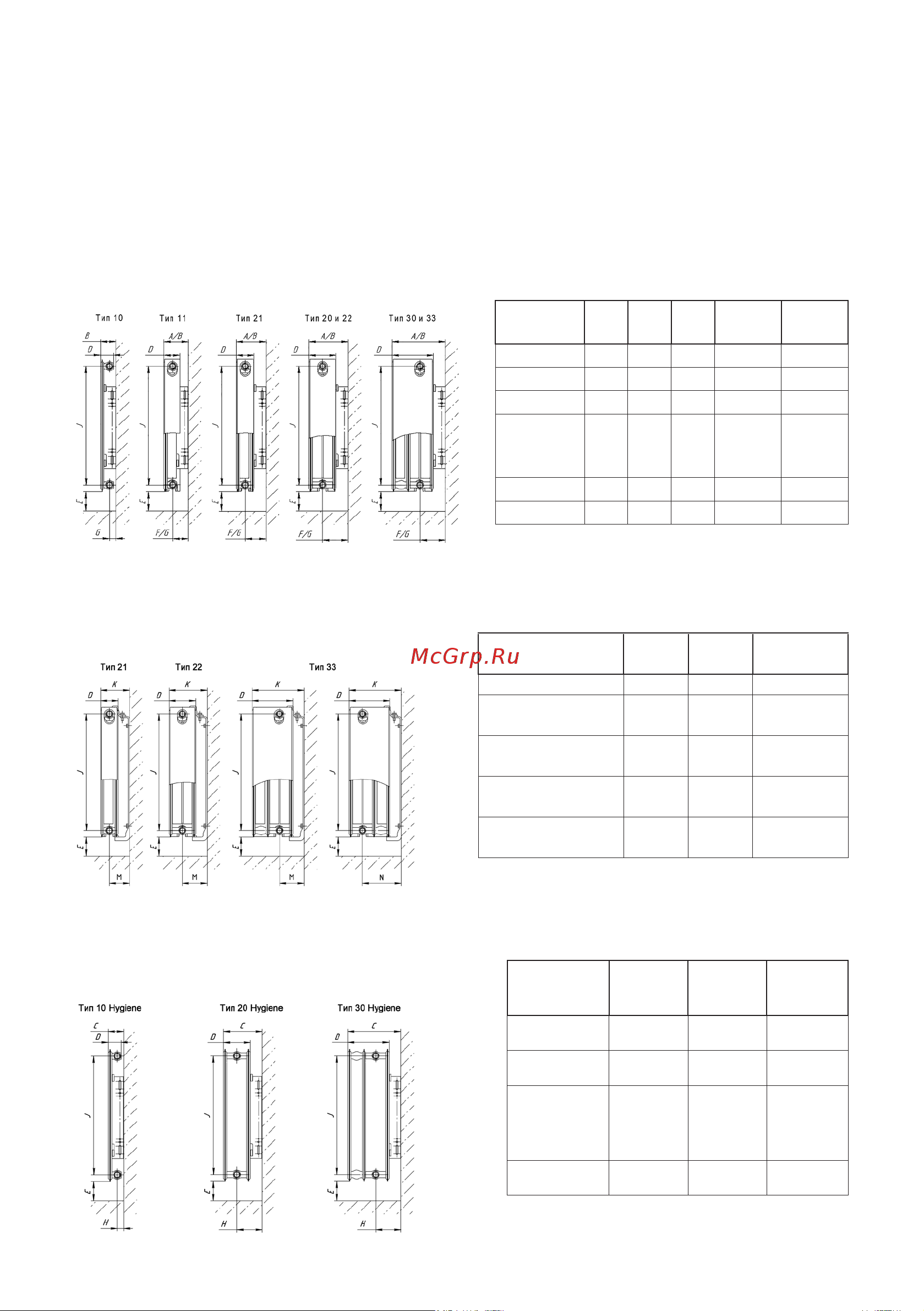

Монтажные размеры при установке радиаторов исполнения Compact (C), Compact Modern
(C М), Valve Compact (VC), Valve Compact Modern (VC М) с креплением Hook/Standart:
Тип
радиатора
Тип
10
Тип
11
Тип
21
Тип
20 и 22
Тип
30 и 33
А, м – 0,077 0,097 0,132 0,186
В, м 0,058 0,092 0,112 0,147 0,201
D, м
0,0485
0,065 0,068 0,102 0,157
Е
не менее, м
0,075 0,075 0,085 0,105 0,13
F, м – 0,044 0,063 0,08 0,08
G, м 0,024 0,059 0,078 0,095 0,095
Монтажные размеры при установке радиаторов исполнения Compact (C), Compact Modern
(C М), Valve Compact (VC), Valve Compact Modern (VC М) с креплением Click/Universal:
Тип
радиатора
Тип
21
Тип
22
Тип
33
D, м 0,068 0,102 0,157
Е
не менее, м
0,085 0,105 0,13
K
не менее, м
0,098 0,132 0,187
M
не менее, м
0,063 0,08 0,08
N
не менее, м
– – 0,135
Монтажные размеры при установке радиаторов исполнения Compact Hygiene (C H),
Valve Compact Hygiene (VC H) с креплением Hook/Standart:
Тип
радиатора
Тип
10 Hygiene
Тип
20 Hygiene
Тип
30 Hygiene
C, м 0,113 0,202 0,257
D, м 0,0485 0,102 0,157
E
не менее, м
0,085 0,105 0,13
H, м 0,12 0,145 0,145
