Примечания:

1. Размеры A и F – для варианта установки элементов крепления большой полкой к стене.

2. Размеры B и G – для варианта установки элементов крепления малой полкой к стене.

3. Размеры C и H – для радиаторов исполнения Hygiene.

4. Размер J – межосевое расстояние между боковыми патрубками:

 для радиаторов высотой 0,2 м – 0,149 м;

 для радиаторов высотой 0,3 м – 0,249 м;

 для радиаторов высотой 0,4 м – 0,349 м;

 для радиаторов высотой 0,5 м – 0,449 м;

 для радиаторов высотой 0,6 м – 0,549 м;

5. Межосевое расстояние между нижними патрубками для радиаторов с нижним подключением – 0,05 м.

6. Расстояние от оси крайнего нижнего патрубка до торца бокового патрубка для радиаторов с нижним подключением –

0,032 м.

Монтажные размеры при установке радиаторов исполнения Compact Modern Vertical (C МV)

с креплением Click/Universal:

Тип

радиатора

Тип

А, м 0,097

В, м 0,069

С, не менее, м 0,085

D, м 0,063

Примечания:

Межосевое расстояние между нижними патрубками:

– для радиаторов длиной 0,2 м — 0,149 м;

– для радиаторов длиной 0,3 м — 0,249 м;

– для радиаторов длиной 0,4 м — 0,349 м;

– для радиаторов длиной 0,5 м — 0,449 м.

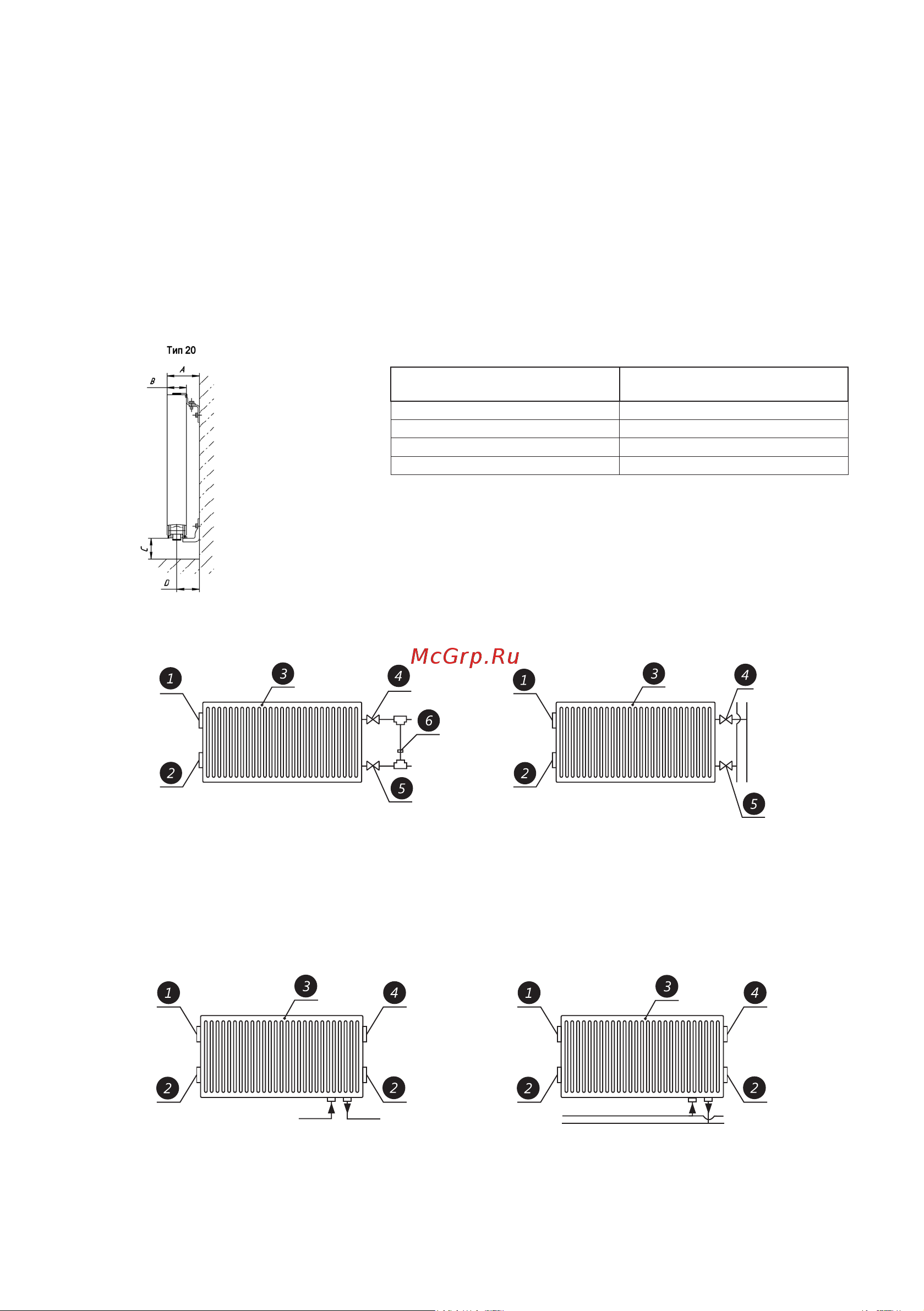

Схема монтажа радиатора исполнения Compact (C); Compact Hygiene (C H); Compact Modern (C М)

а) для однотрубных систем б) для двухтрубных систем

1. Воздухоотводный клапан.

2. Заглушка.

3. Радиатор.

4. Вентиль.

5. Задвижка.

6. Перемычка.

Схема монтажа радиатора исполнения Valve Compact (VC); Valve Compact Hygiene (VC H);

Valve Compact Modern (VC М)

а) для однотрубных систем б) для двухтрубных систем

1. Воздухоотводный клапан. 3. Радиатор.

2. Заглушка. 4. Термостатическая вентильная вставка.
