Основные точностные характеристики тисков указаны на рис.2

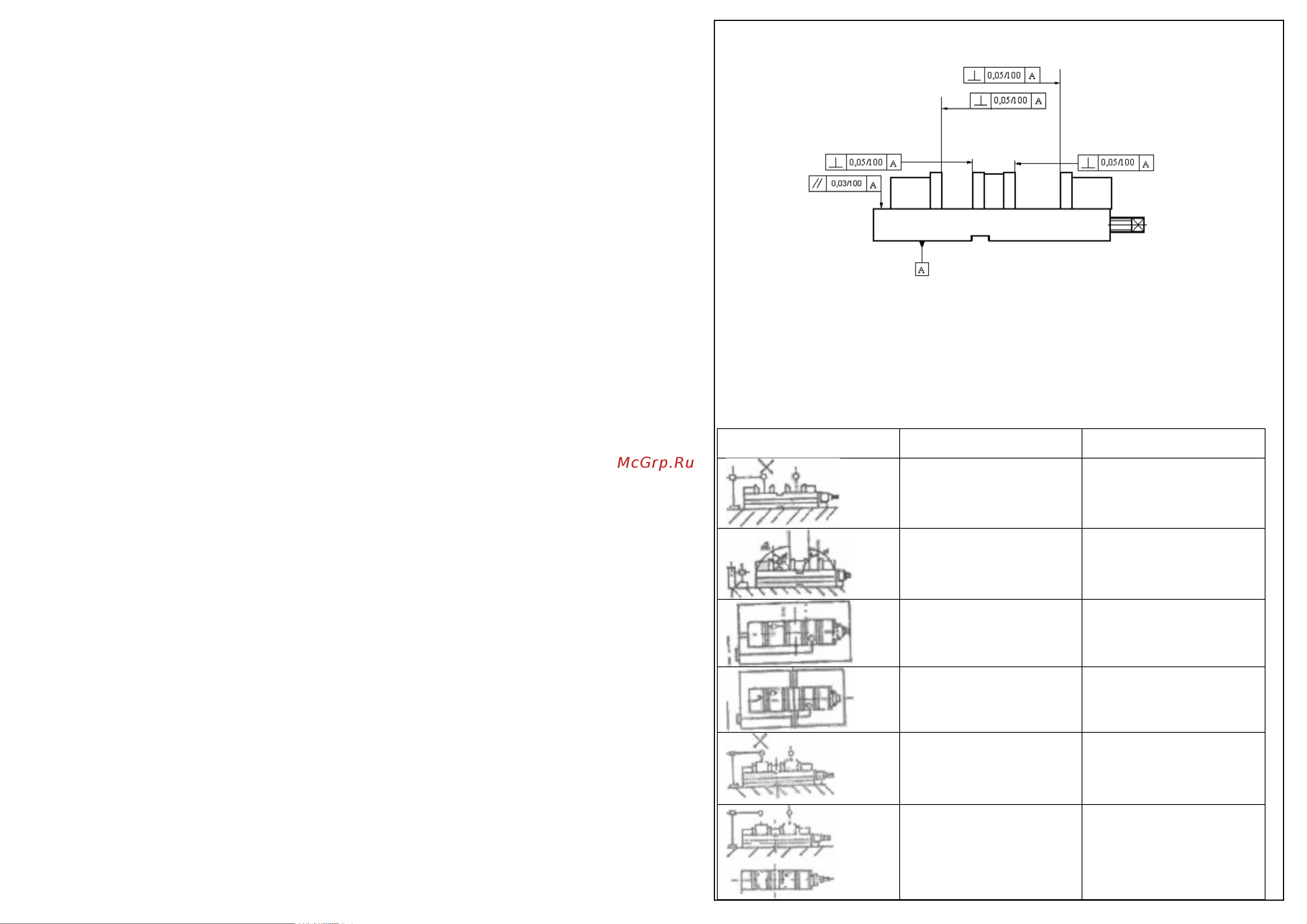

Рис.2. Допуски на установочные базы тисков

Также в сводной таблице 2 приводятся основные точностные характерис-

тики тисков

Таблица 2

Точностные характеристики двухпозиционных тисков

Схема измерений

Измеряемая

характеристика

Значения

Параллельность верхней

направляющей поверхности

тисков и основания тисков

На длине 100мм

0,010

Перпендикулярность

фиксированных и

подвижных губок и верхней

направляющей поверхности

0,050/100

Перпендикулярность

неподвижной губки к

продольной направляющей

корпуса тисков

0,020/100

Параллельность

неподвижной губки к

поперечной направляющей

корпуса тисков

На длине 100мм

0,020

Параллельность верхней

поверхности зажатой в

тисках эталонной заготовки

и нижней поверхности

тисков

На длине 100мм

0,030

Наклон верхней

поверхности зажатой в

тисках эталонной заготовки

На длине 100мм

0,025
