3. УСТРОЙСТВО, ПРИНЦИП И ПРАВИЛА РАБОТЫ

3.1.Тиски оснащены двумя подвижными губками, гайкой и

двунаправленным винтовым механизмом. При вращении винта, две

подвижных губки могут двигаться в двух направлениях (вперед и назад),

зажимая заготовку.

3.2.Подвижный механизм, состоящий из пружины, опорной базы и втулки

расположенный в корпусе тисков. Процесс разжимания губок может быть

отрегулирован с помощью пружины. Для этого ослабьте винт А,

показанный на рис.3 и отрегулировать относительное положение

опорной базы и втулки для более плотного сжатия.

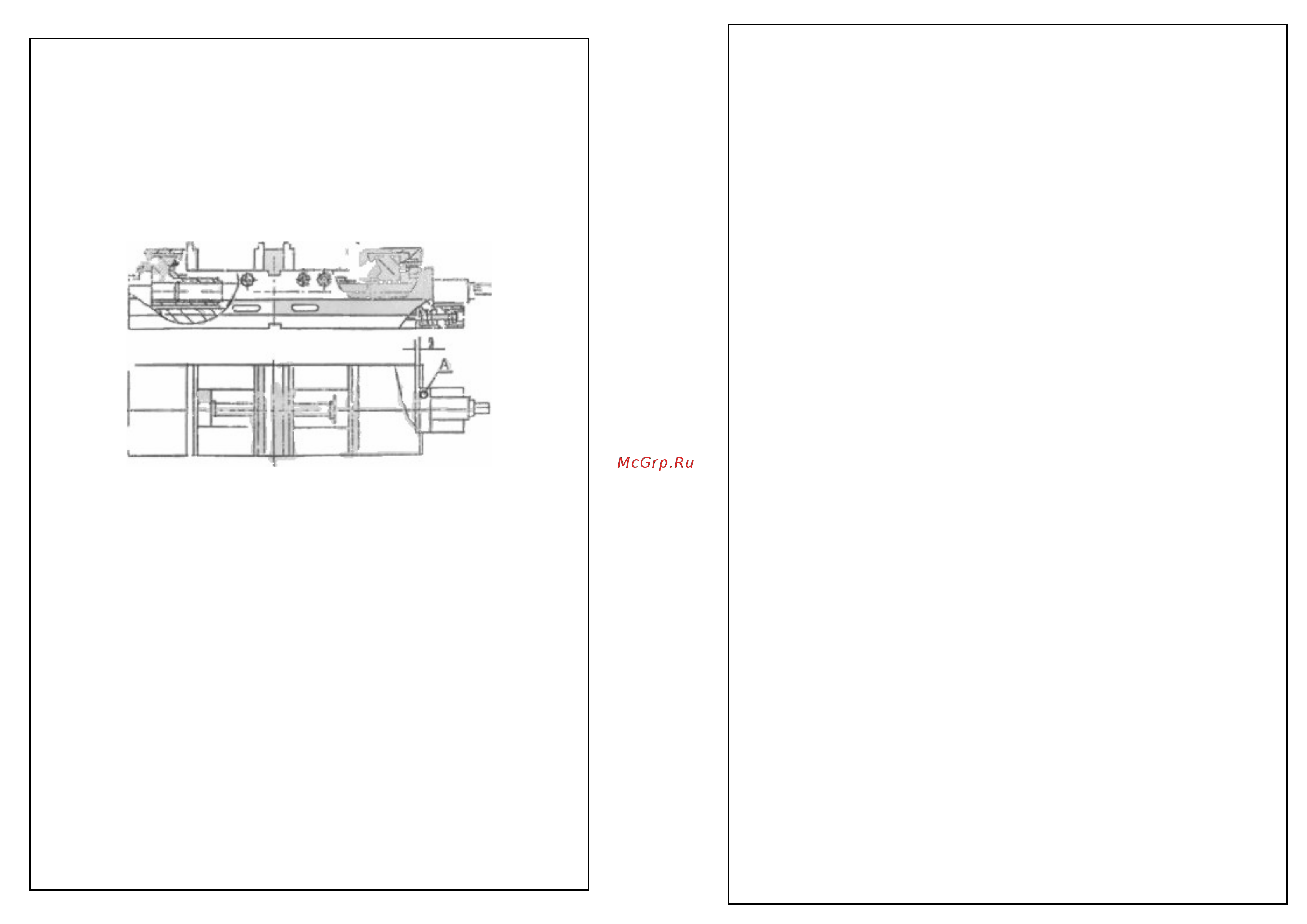

Рис.3 Устройство двухпозиционных тисков

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

4.1. Перед установкой тисков на стол станка, их необходимо

расконсервировать.

4.2. Установить тиски на стол станка, закрепить болтами, шпонками,

прихватами по ГОСТ 13152.. Каждая единица тисков закрепляется в

двухточках.

4.3. Смазку направляющих винтовой пары и других трущихся поверх-

ностей производить раз в смену с предварительной очисткой. Условия

эксплуатации тисков – ГОСТ 15150 в закрытом помещении при

отсутствии паров агрессивных веществ, вызывающих коррозию тисков.

4.4. Отрегулировать тиски с помощью установочного винта в середине

подвижной губки регулировкой зазора между гайкой и корпусом.

4.5. При замене губок тисков необходима механическая обработка их

рабочих поверхностей в сборе с тисками для получения указанных в

технической документации параметров точности

5. КОМПЛЕКТНОСТЬ

В комплект входят:

- тиски в сборе;

- крепеж (болты с гайками);

- паспорт.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Рукоятка тисков и накладные губки не должны иметь забоин и зау-

сенцев.

6.2. Тиски должны иметь устройство, предотвращающее полное

вывинчивание ходового винта из гайки.

6.3. Отверстие головки винта должно иметь с двух сторон фаски для

предохранения рук рабочего от защемления.

6.4. Крепление тисков должно быть надежным, исключающим само-

произвольное ослабление в процессе работы.

6.5. Запрещается применять ударную нагрузку на рукоятку тисков при

зажиме и удлинении рукоятки. Это приводит к снижению точностных

характеристик тисков и поломкам ходового винта.

6.6. Тиски должны выдерживать проверку на прочность с превышением

усилия зажима на 25%.

7. СВЕДЕНИЯ О КОНСЕРВАЦИИ

7.1. Тиски подвергнуты консервации в соответствии с требованиями

ГОСТ9014-76. Наименование и марка консерванта – масло кон-

сервационное К-17.

7.2. Срок хранения тисков без переконсервации – 2 года, при условии

хранения в условиях по ГОСТ 15150-69.

Дата консервации: «___» __________ 200_ г.

Консервацию произвел: ________________

(подпись)

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (по-

лучения покупателем) тисков, при условии соблюдения потребителем

правил хранения и эксплуатации изделия.

Дата продажи: «___» __________ 200_ г.

Представитель продавца: ___________________

(подпись)

Представитель покупателя: __________________

(подпись)
