10
5. УСТРОЙСТВО СТАНКА, ЭЛЕКТРИЧЕСКАЯ СХЕМА
1234 5
13
A
B
Вид A
Вид B
67
16 17 18
19
20
21
15
121110
98

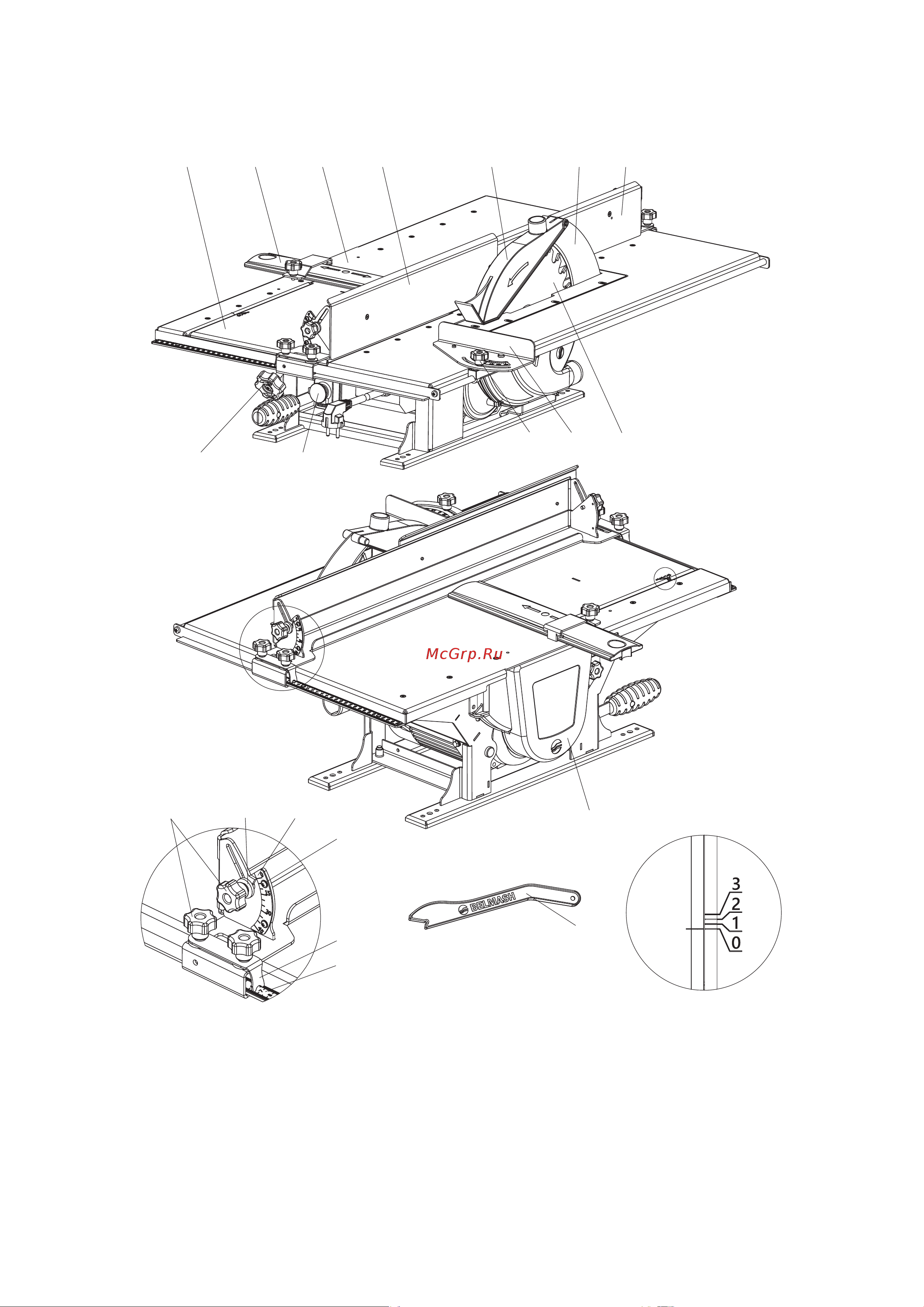

Рисунок 1. Общий вид станка
1 – стол загрузочный, 2 – ограждение ножевого вала, 3 – стол пильный, 4 – накладка линейки, 5 – кожух защитный,
6 – нож расклинивающий, 7 – линейка, 8 – ручка, 9 – выключатель, 10 – винт-барашек,11 – приспособление для
поперечной распиловки под углом, 12 – пильный диск, 13 – толкатель, 15 – кожух защиты ремня, 16 винт-барашек,
17 – шайба, 18 – шкала угла наклона, 19 – винт, 20 – указатель, 21 – шкала
Станок представляет собой электромеханическое устройство. В качестве привода используется
асинхронный электродвигатель.
