Конструкция станка имеет два вала, не зависимых друг от друга, пильный и ножевой. Это

необходимо для того, чтобы исключить возможность производить одновременно операции

пиления и строгания. Для перехода с одной операции на другую достаточно переустановить

ремень с одного вала на другой. Вращение от двигателя к ножевому и пильному валам

передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется

автоматически под действием веса электродвигателя и тяговой пружины.

Выключатель 9 (рис. 1) станка имеет специальную защиту от непроизвольного включения.

Для ориентации заготовки относительно режущего инструмента (пильного диска или

строгального вала) и обеспечения ее прямолинейного движения станок оснащен направляющей

линейкой 7 и приспособлением для поперечной распиловки под углом 11. Линейка 7 имеет

возможность наклона под углом. При операции пиление на линейку 7 устанавливается панка 4.

С целью предотвращения заклинивания пильного диска 12 во время реза в конструкции станка

предусмотрен расклинивающий нож 6 с защитным кожухом 5.

Для удобства работы станок оборудован мерными линейками и шкалами. Шкала 21 указывает

ширину распиливаемой заготовки, шкала 18 указывает угол наклона линейки 7, шкала глубины

строгания находится на загрузочном столе 1 (вид B).

Шкалы 21 и 18 имеют возможность регулировки винтами, которые крепят их к пильному столу и

направляющей линейке соответственно. Произведите дополнительную подстройку шкал при

необходимости.

В режиме строгания загрузочный стол 1 имеет возможность опускаться ниже уровня пильного

стола 3 с помощью ручки 8, вращая которую, можно обеспечить точную установку необходимой

глубины строгания. При необходимости на станок устанавливается линейка 7 и ограждение

ножевого вала 2.

Схема электрических соединений представлена на рисунке 2.

16 А

1~50 Гц 230 В

коричневый

голубой

черный

красный

белый

зеленый/желтый зеленый/желтый

зеленый/желтый

(23)

(13)

(24)

(14)

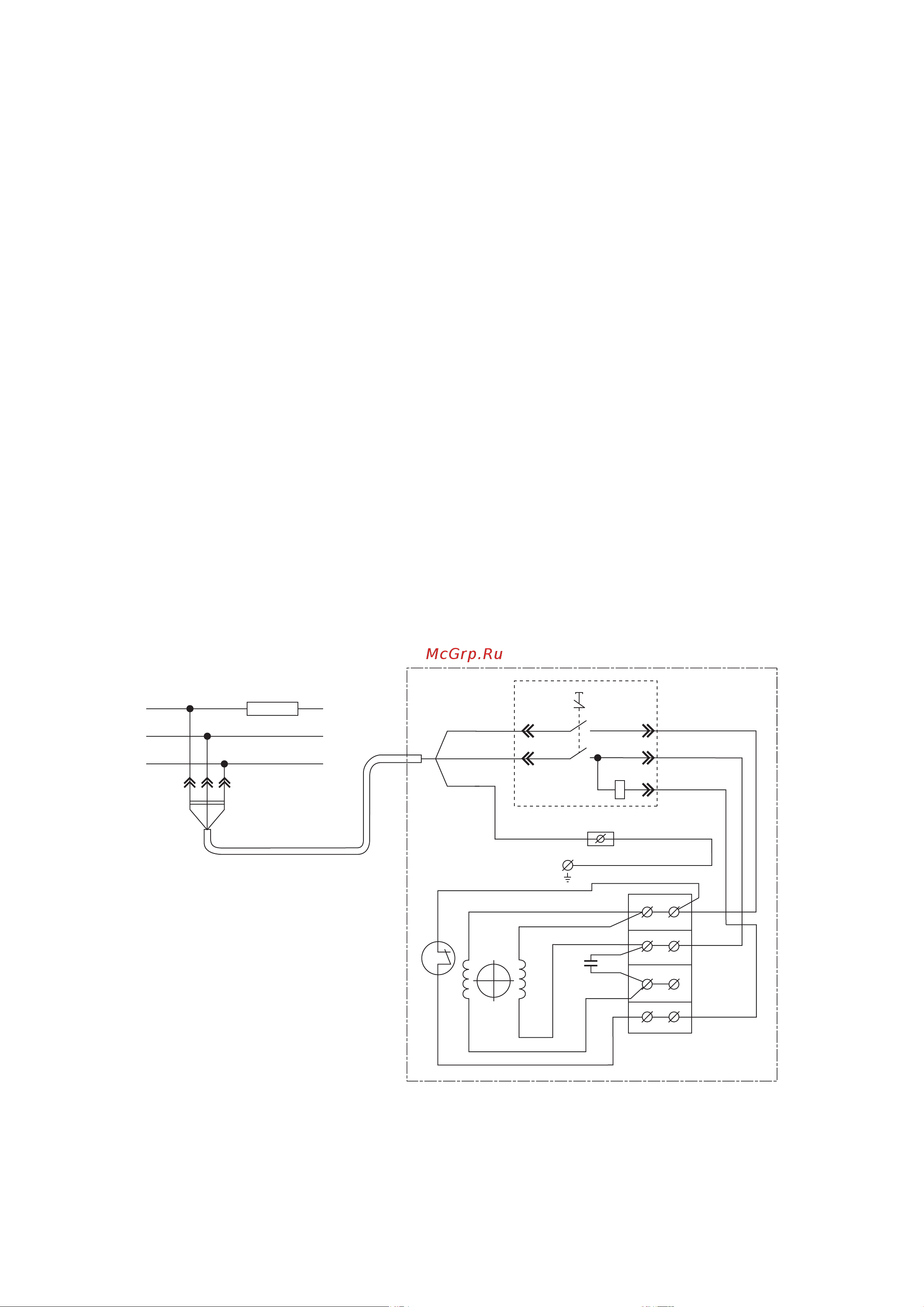

Рисунок 2. Схема электрических соединений
