48 Станок балансировочный СБМП-60/3D. Руководство по эксплуатации

Снять калибровочный груз. Выполнить проверку погрешности измерений

дисбаланса.

Калибровка датчиков дисбаланса с использованием контрольного

ротора

Наилучших результатов калибровки можно достичь, используя «Приспособление

ротор контрольный» производства НПО Компания СИВИК.

Войти в режим калибровки датчиков дисбаланса из режима «Новое колесо»:

МЕНЮ > ПРОВЕРКА И КАЛИБРОВКА > КАЛИБРОВКА ДАТЧИКОВ ДИСБАЛАНСА.

Установить ротор на станок строго вертикально.

Следовать указаниям, выводимым на экран.

Если станок укомплектован УЗ датчиком, то следует ввести вручную ширину

ротора 6,5”.

При перестановке груза с правой стороны на левую, груз установить на

предусмотренное конструкцией ротора место. Оно может находиться внизу.

По завершении калибровки выполнить проверку погрешности измерений

дисбаланса.



Во время калибровки запрещается ослаблять крепление ротора или колеса и

проворачивать их на валу!



При калибровке особенно точно следует соблюдать угловое положение «12 часов»,

устанавливая груз справа. Погрешность этого угла приведет к постоянному угловому

смещению при измерениях!

8.5.4 Точечный лазерный указатель: проверка и калибровка (для станков,

укомплектованных точечным лазерным указателем)

Проверка точечного лазерного указателя

Проверку выполнять по рисунку 8.6.

Установить любой груз в зажим первой линейки. В режиме «Новое колесо»

подвести линейку к ободу колеса и прижать к нему. Визуально контролировать

положение точки лазерного указателя. Она должна быть примерно на той же

дистанции, на которой находится край груза в зажиме линейки, как показано на

рисунке 8.6. Если отклонение превышает 4…5 мм следует выполнить калибровку

точечного лазерного указателя.

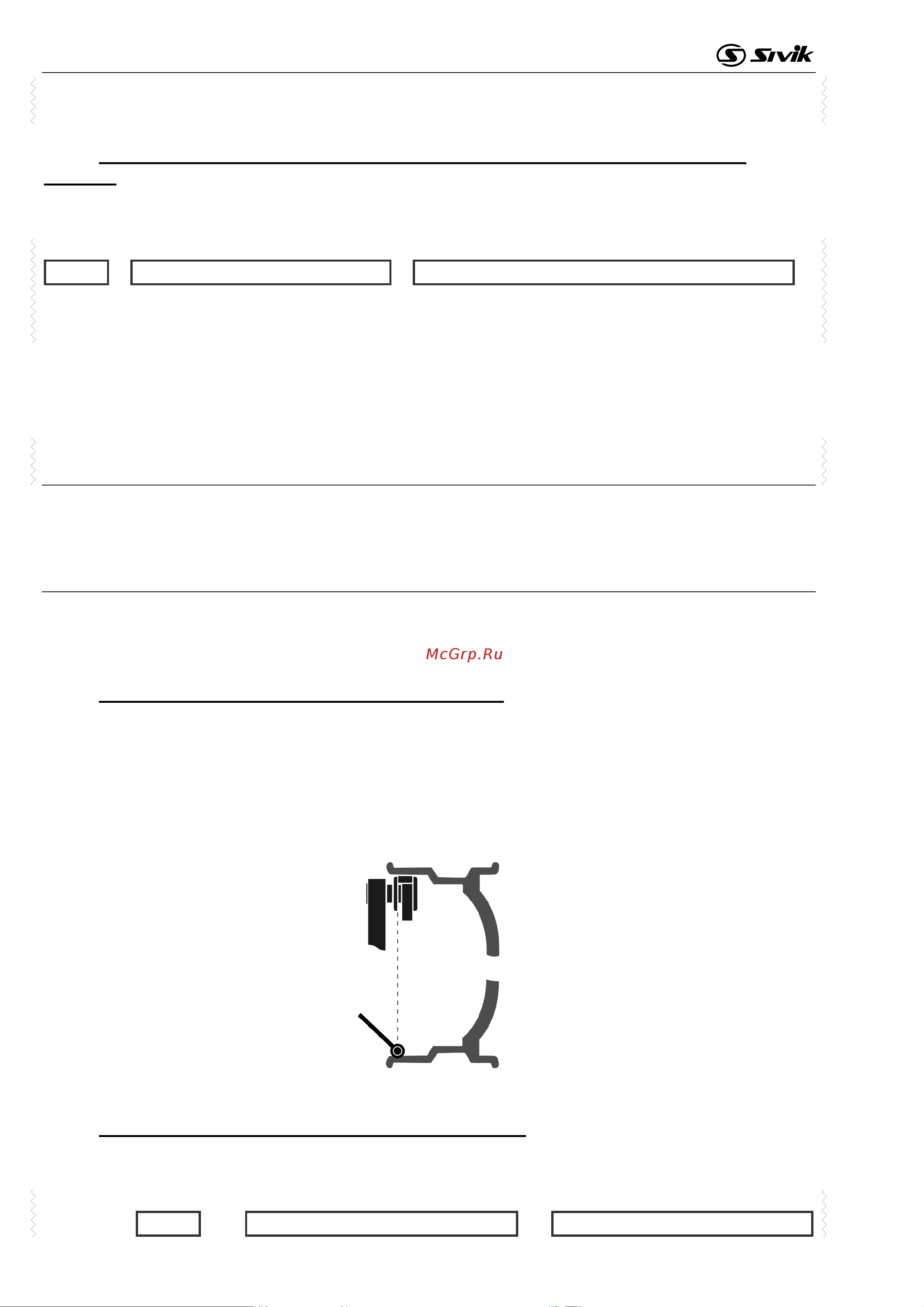

Рисунок 8.6 – Проверка точечного лазерного указателя

Калибровки точечного лазерного указателя

Калибровка выполняется путем наведения лазерной точки вручную в

обозначенные места на калибре (по трем точкам).

Для входа в режим «Калибровка линеек» из режима «Новое колесо»: нажать

клавиши: МЕНЮ > ПРОВЕРКА И КАЛИБРОВКА > КАЛИБРОВКА ЛАЗЕРНОГО
