Станок балансировочный СБМП-60/3D. Руководство по эксплуатации 49

УКАЗАТЕЛЯ. На экране появится изображение калибра и текстовое окно,

рисунок 8.7.

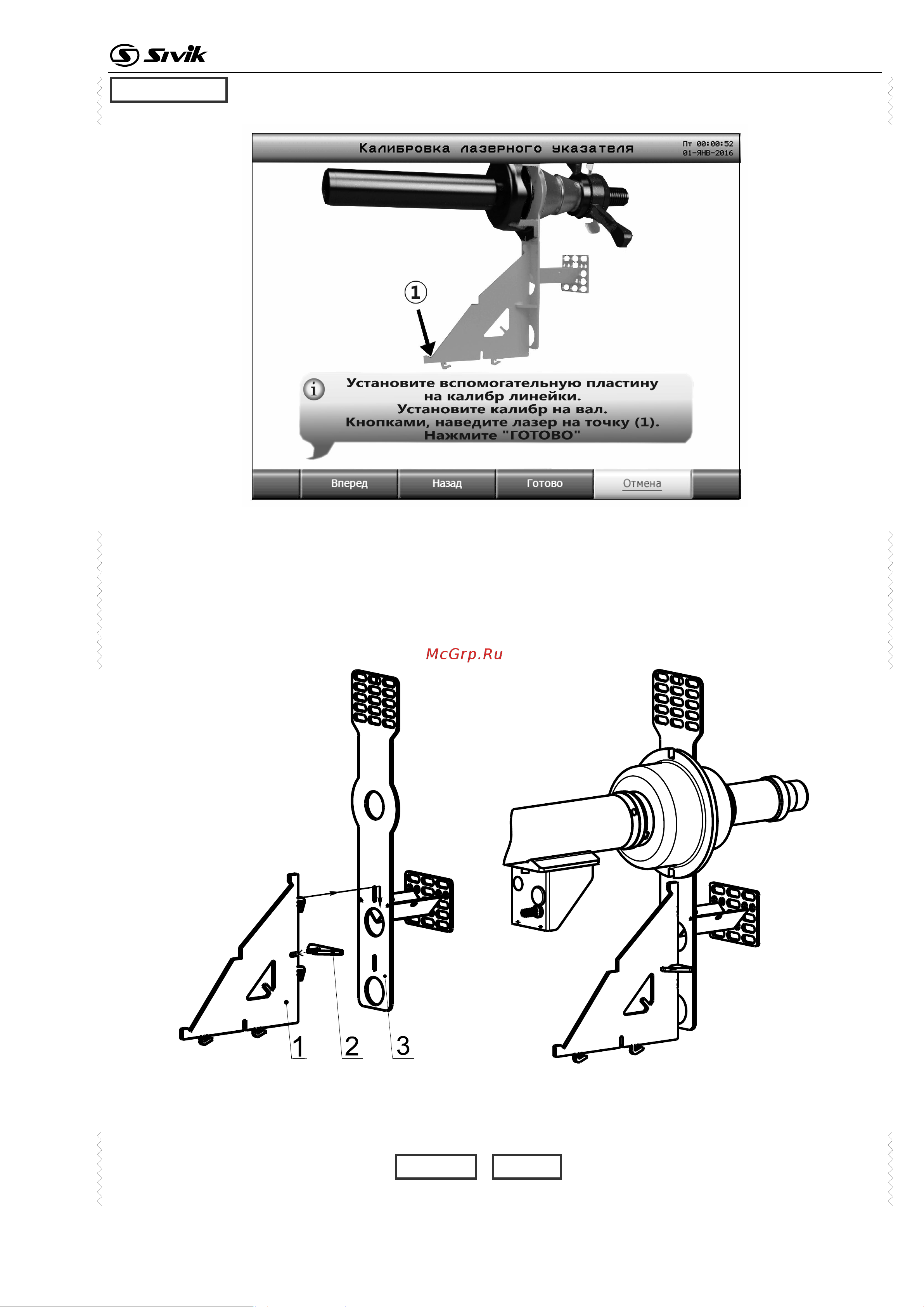

Рисунок 8.7 – Окно калибровки лазерного указателя

Закрепить на калибре линейки 3 калибровочную пластину 1 и опору 2, как

показано на рисунке 8.8 а, б.

Для этого соединить по пазам пластины 1 и 2, затем завести зацепы

пластины 1 в пазы калибра 3, и переместить пластину 1 вниз до упора. Установить

калибр в сборе на вал, прижать его с небольшим усилием быстросъемной гайкой с

чашкой или втулкой с чашкой до касания торцевой поверхности чашки шпинделя.

а б

Рисунок 8.8 – Сборка и установка калибра лазерного указателя

Выполнить калибровку согласно указаниям на экране. Для наведения лазерной

точки использовать клавиши ВПЕРЕД, НАЗАД, поворачивая при необходимости

вал с калибром рукой.
