14 Руководство по эксплуатации. Станок балансировочный СБМК-60 Э

Если наконечник линейки не достает до обода колеса, диаметр и дистанцию следует

ввести в ручном режиме согласно 6.4 и 6.5.

5.3 Ввод ширины диска

Если выбрана схема установки груза Standard, ALU1, ALU3 или ALU4 (рисунок 5.10),

т.е., схема, в которой правый груз расположен снаружи колеса, то необходимо ввести

ширину колеса.

Правильность ввода ширины оказывает большое значение на точность измерений

дисбаланса. В станок следует вводить паспортную ширину колеса.

Паспортная ширина обычно обозначена на диске. При невозможности прочитать

маркировку диска, ширину можно измерить кронциркулем. При этом получается значение

всегда большее паспортной ширины, как показано на рисунке 5.8. Поэтому при

измерении ширины кронциркулем следует брать ближайшее меньшее значение по

шкале, как показано на рисунке 5.9.

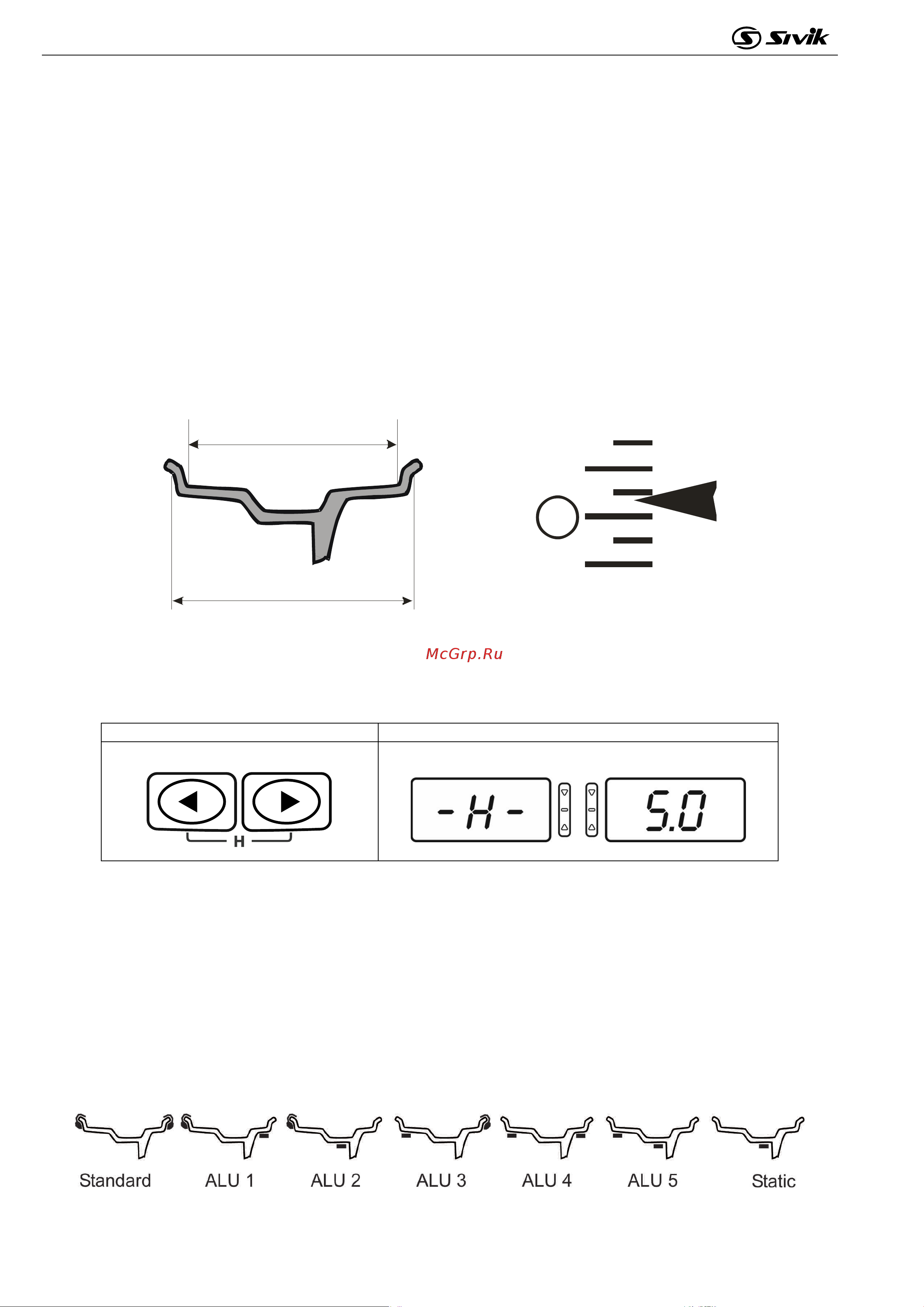

Паспортная ширина

Измеряемая ширина

Рисунок 5.8 – паспортная и измеряемая ширина диска Рисунок 5.9 – ближайшее меньшее

значение 5 дюймов (5″)

Измерить ширину колеса H колеса с помощью кронциркуля (таблица 5.2)

Таблица 5.2

Действия

Индикация

Нажать любую из этих кнопок:

На индикаторах появится: текущая ширина

Нужный размер ширины диска вводить в станок при помощи кнопок (меньше,

больше). Если требуемый размер соответствует информации на индикаторе - ширину

диска можно не вводить.

После окончания ввода звуковой сигнал подтвердит фиксацию установленного

размера. После звукового сигнала на индикаторы будут выведены либо тире (если

измерений дисбаланса еще не было), либо массы грузов, пересчитанные в соответствии

с новой шириной.

5.4 Выбор схемы устанвки грузов

Можно установить следующие схемы установки грузов, рисунок 5.10.

Рисунок 5.10

Выбрать схему установки грузов можно согласно таблицы 5.3
