Станок балансировочный СБМК-60 Э. Руководство по эксплуатации 13

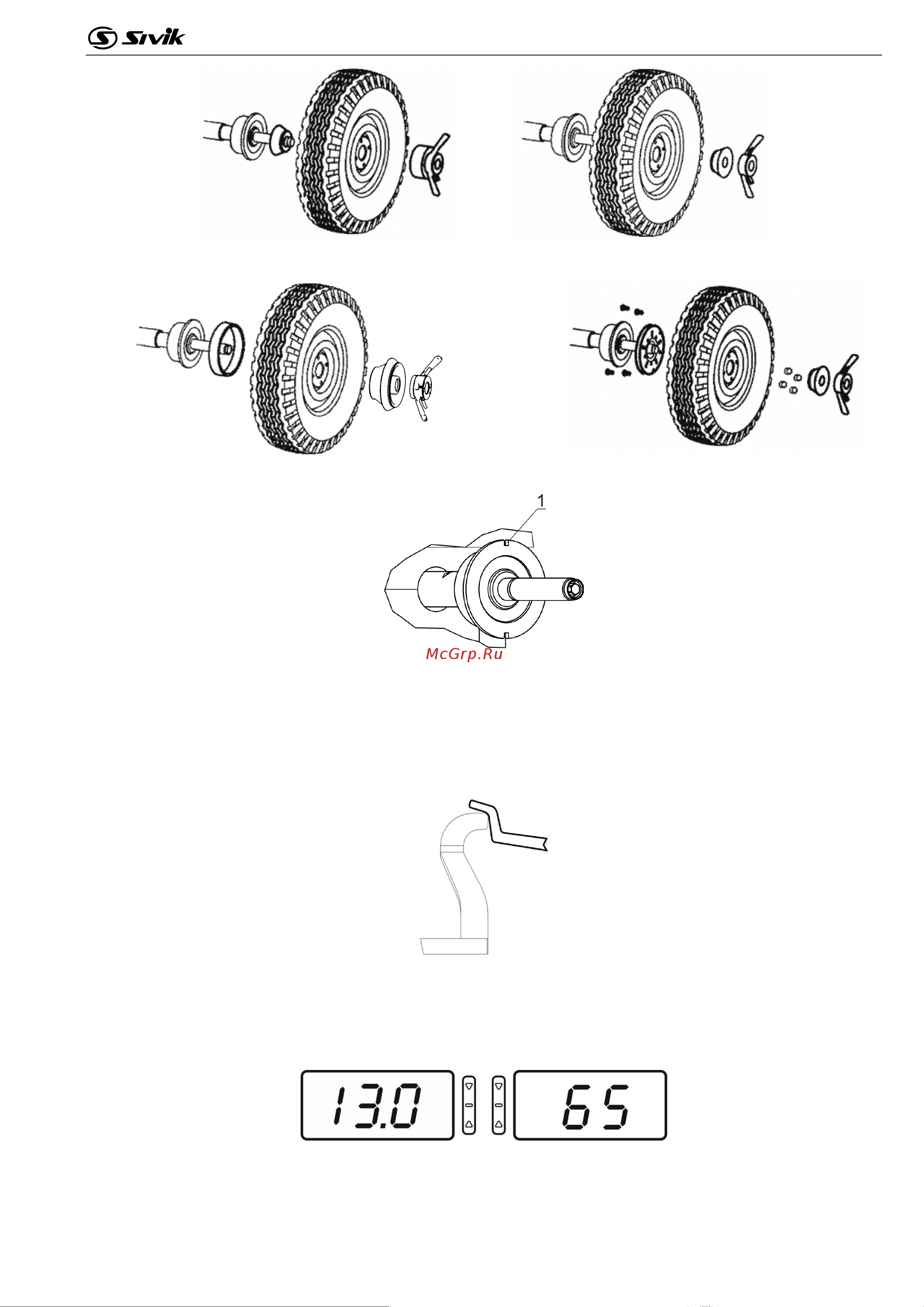

Рисунок 5.1 – Конус изнутри Рисунок 5.2 - Конус снаружи

Рисунок 5.3 - конус двусторонний ∅108...174 с кольцом Рисунок 5.4 - Установка на фланец

Рисунок 5.5 - Пазы для крепления адаптеров

5.2.1 Измерение дистанции и диаметра диска

Для измерения диаметра и дистанции необходимо выдвинуть линейку до касания

наконечником обода колеса (рисунок 5.6) и задержаться в этой позиции до звукового

сигнала. Линейку плавно вернуть в исходное положение.

Рисунок 5.6 – измерение электронной линейкой

Во время измерения на индикаторы выводится диаметр диска (в дюймах) и

дистанция в мм (рисунок 5.7).

диаметр, дюйм дистанция, мм

Рисунок 5.7 – Индикация электронной линейки

После звукового сигнала на индикаторы будут выведены либо тире (если измерений

дисбаланса еще не было), либо массы грузов, пересчитанные в соответствии с новыми

размерами.
