Станок балансировочный СБМП-200 Л. Руководство по эксплуатации.

спиритом. В соответствии с рисунком 4.3 на шпиндель станка (1) установить вал (2),

затянув его болтом (3) моментом 40 Н⋅м, используя при необходимости переходник

шестигранный. При снятии вала допускается легкое постукивание резиновым или

деревянным молотком по поверхности "Б" (по горизонтальной поверхности).



Не прикладывать усилия вдоль оси шпинделя (например, при транспортировке, при снятии

или установке колеса)!

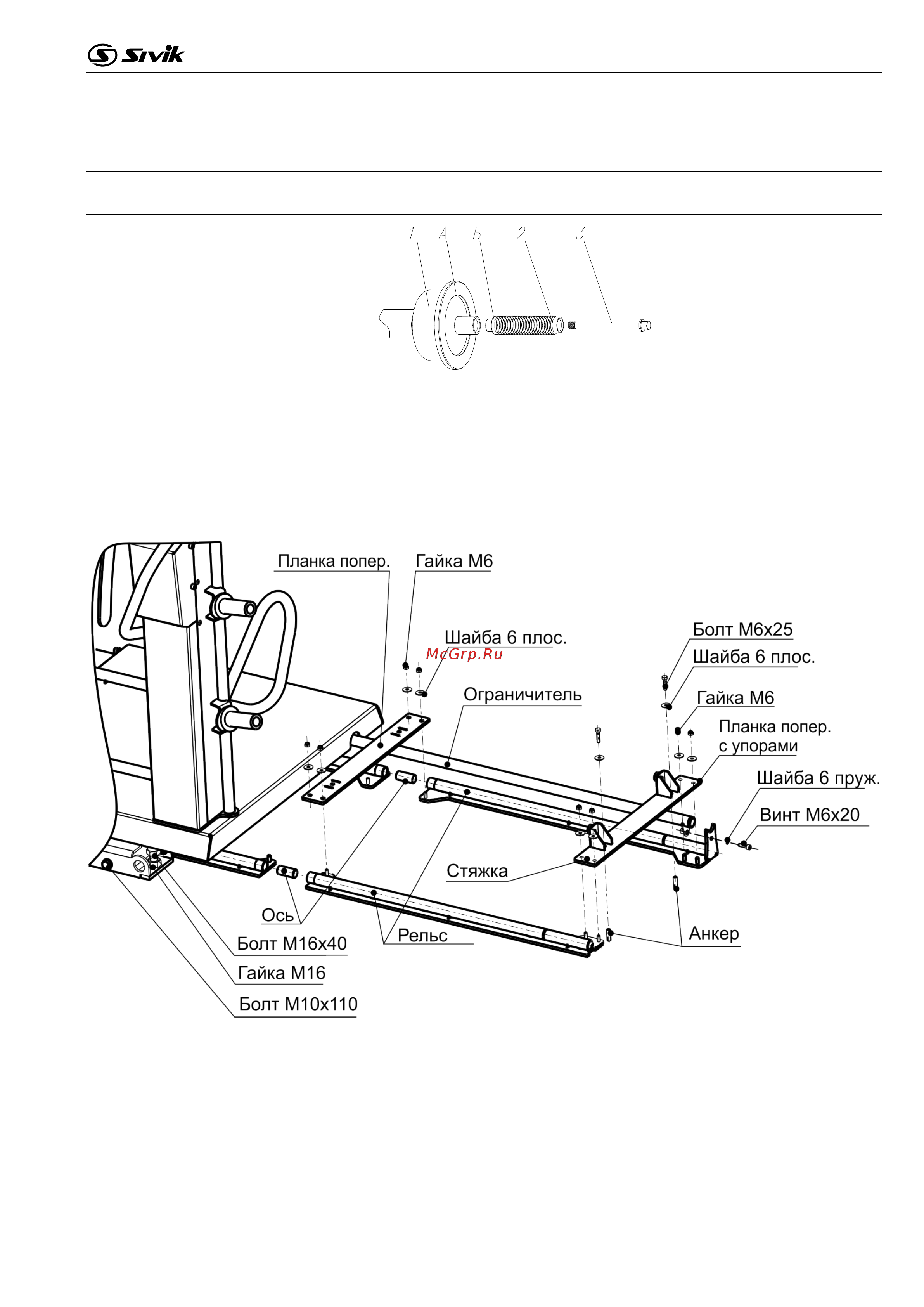

Рисунок 4.3 - Сборка вала

4.2.4 Ослабить болты М10х110, выставить станок в горизонтальное положение с

помощью болтов М16х40. Вставить центрирующие оси, надвинуть рельсы, сверху на

шпильки уложить стяжки. Ограничитель завести поверх роликов подъёмника. Свинтить

приложенным крепежом согласно рисунку 4.4. Затянуть болты М10х110. Крепить

собранные рельсы к полу помощью анкеров.

Рисунок 4.4

4.2.5 Подсоединить шланг подачи воздуха ко входному штуцеру. Рекомендуемое

рабочее давление составляет 8-10 бар.
