Руководство по эксплуатации. Станок балансировочный СБМП-200 Л.

Станок представляет собой стационарную установку.

Станок состоит из корпуса (1), на котором расположена панель пластмассовая (2) с

ячейками для хранения грузов и инструмента.

На левой боковой поверхности корпуса размещен сетевой выключатель (15).

Балансируемое колесо закрепляется на приводном валу (7). Имеется встроенная

электронная линейка (5) для измерения диаметра и расстояния до колеса.

Управление станком осуществляется клавишами, расположенными на

клавиатуре (3).

Пневматический лифт (10) предназначен для установки и снятия колес массой до

200 кг на шпиндельный вал.

Пневматический лифт состоит из направляющих, обеспечивающих перемещение в

горизонтальной плоскости, вилочного подхвата, корпуса и пневмоцилиндра, управление

которым осуществляется пневмораспределителем на рукоятке управления (8).

На корпусе станка размещена система подготовки воздуха, показанная на

рисунке 4.5, имеющая в своем составе:

- влагоотделитель с отстойником;

- маслораспылитель;

- регулятор давления, предназначенный для ограничения давления сжатого воздуха

в пневмосистеме;

- манометр для контроля сжатого воздуха в пневмосистеме.

Для обеспечения безопасной эксплуатации станка к корпусу крепится кожух (6).

4.2 Подготовка станка к работе

4.2.1 Распаковать станок. При распаковке необходимо следить за тем, чтобы не

повредить станок распаковочным инструментом.

После распаковки произвести наружный осмотр станка с целью выявления

повреждений, которые могли произойти при транспортировке, ознакомиться с

технической документацией, приложенной к станку, и проверить наличие

принадлежностей согласно комплекту поставки.



После транспортирования или хранения станка при температуре воздуха ниже +5

С,

необходимо перед распаковкой выдержать станок при температуре (25

10)

С в течение не

менее 4 часов.

4.2.2 Установить станок на ровное жесткое основание, допустимое отклонение

основания от горизонтали – 0.5° (8 мм на 1 метр), так, чтобы все опоры станка касались

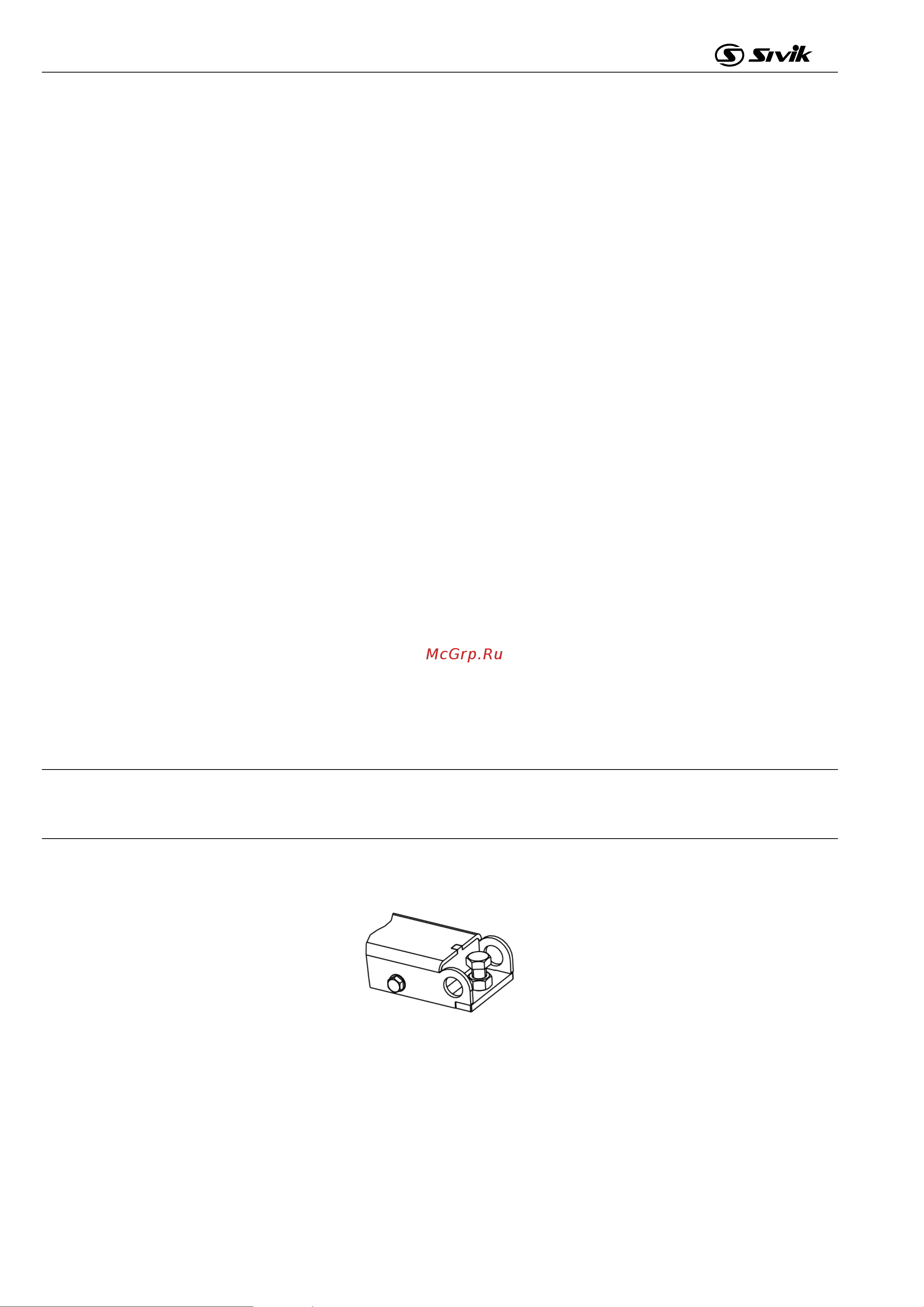

основания. Это обеспечивается при помощи 2-х регулируемых опор (рисунок 4.2).

Рисунок 4.2

Для безопасной и удобной эксплуатации станка рекомендуется размещать его на

расстоянии не менее 500 мм от стен.

Запрещается устанавливать станок вблизи источников вибрации, тепла и

электромагнитных полей, т.к. это может снизить точность измерений станка.

4.2.3 Собрать вал согласно рисунку 4.3. Для этого очистить отверстие шпинделя

станка и вал от консервирующей смазки чистой ветошью, смоченной бензином или уайт-
