Станок балансировочный СБМП-200 Л. Руководство по эксплуатации.

4 УСТРОЙСТВО СТАНКА И ПОДГОТОВКА К РАБОТЕ

4.1 Устройство станка

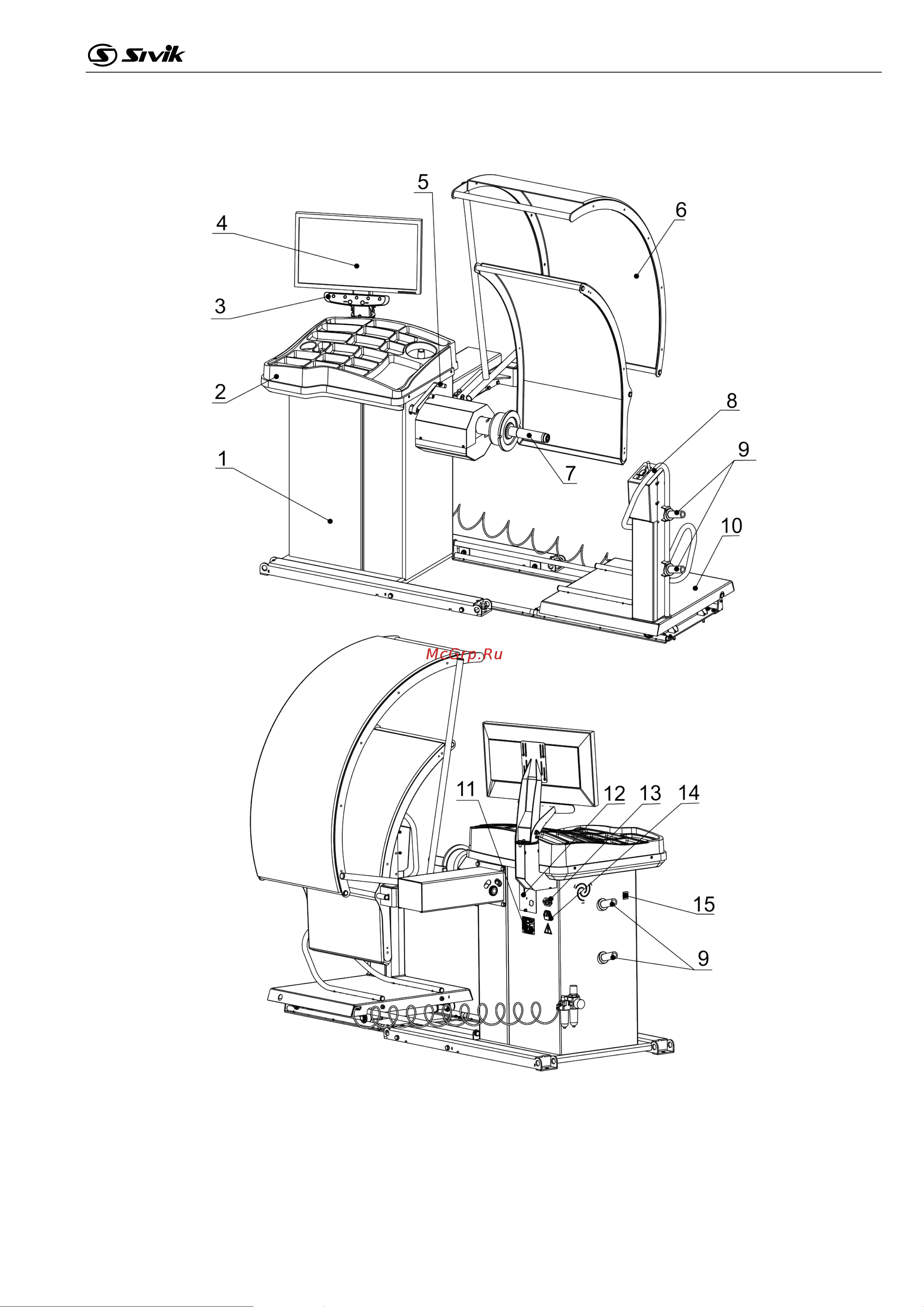

Рисунок 4.1 – Внешний вид станка

1 – корпус; 2 - панель пластмассовая; 3 – клавиатура; 4 – монитор; 5 – линейка электронная;

6 – кожух защитный; 7 - вал, ∅40; 8 - рукоятка управления лифтом; 9 - пальцы для размещения

принадлежностей; 10 – пневматический лифт; 11 – шильда; 12 – гнездо для подключения DVI

кабеля монитора; 13 - гнездо для подключения кабеля питания монитора; 14 – вилка сетевая с

предохранителем для подключения сетевого шнура; 15 – выключатель сетевой
