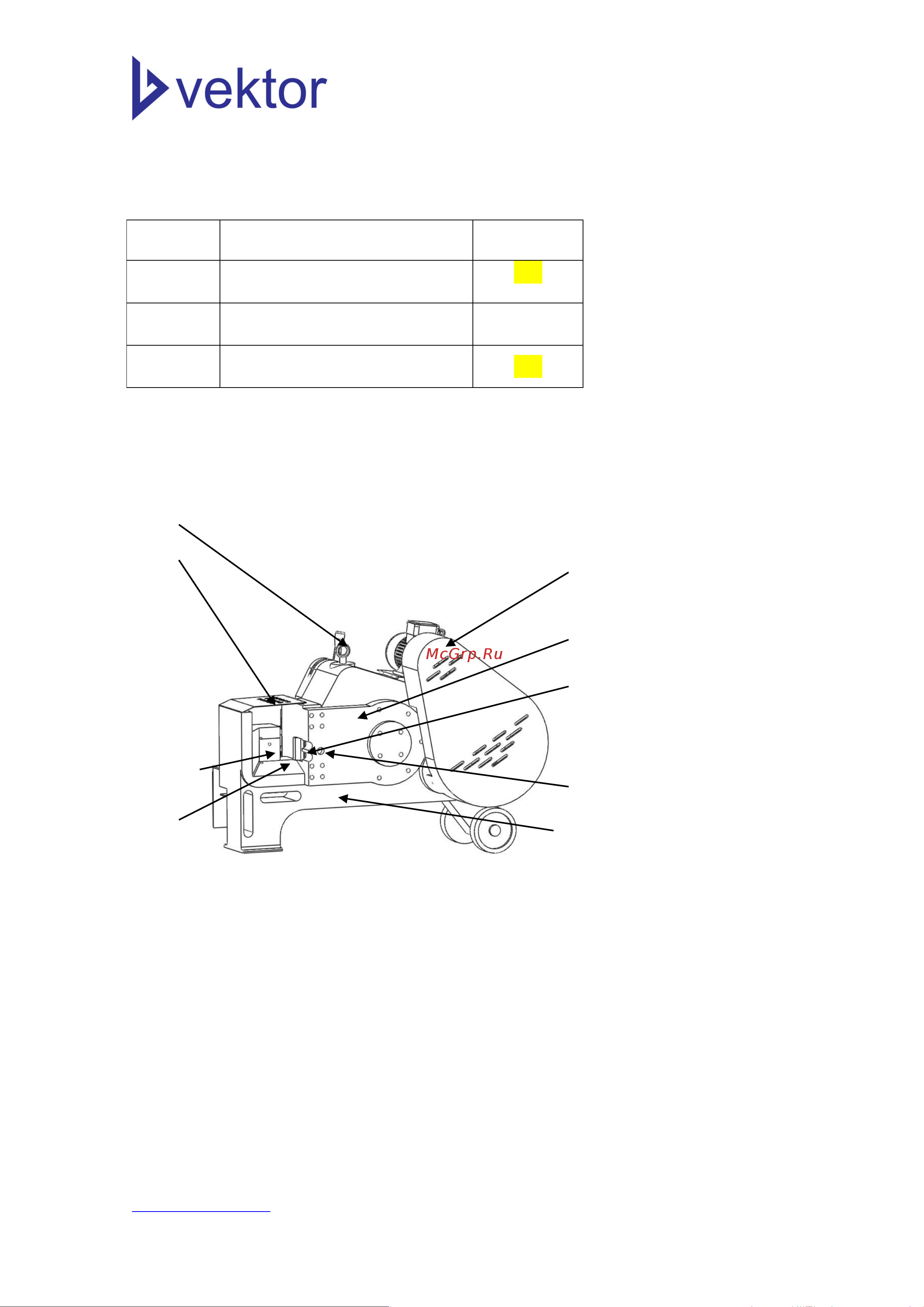

![Вектор GQ-50 [4/23] Gq40 1190 680 450 385](/views2/1629204/page4/bg4.png)
4
www.vektortool.com
Таблица № 2. Масса и размеры режущих машин
Модель
Длина*Ширина*Высота, мм
Вес, кг
GQ40
1190*680*450
385
GQ45
1290*720*500
510
GQ50
1490*740*620
525
3. Описание конструкции
Двигатель, через маховик и редуктор передает вращение на коленчатый
вал, соединенный с подвижным ножом посредством шатуна. Таким образом
реализуется возвратно-поступательное движение ножа, и, соответственно,
резка арматуры. Кинематическая схема станка дана ниже.
Защитный
кожух
Кожух
редуктора
Подвижный
нож
Отверстие для
смазки ползуна
Корпус
Рым болт
Защитна
крышка
Стационарный
нож
Зона резки
Рис. 1 Общий вид станка
