превышать 1 грамм. Подгонку разности суммарной массы производить за счет

снятия металла с торцов прижимной планки 31 (рис. 8).

Настройка обеспечивается последовательной установкой каждого ножа.

Предварительно необходимо освободить нож 30, ослабив зажимные винты 27 до

состояния свободного перемещения с помощью шестигранного ключа s=4 мм.

Закручиванием/выкручиванием винтов 32 (рис. 9) шестигранным ключом s=3 мм

отрегулировать ножи 30 так, чтобы острие ножа слегка касалось проверочной

линейки А, установленной на столе приёмном 1 (рис. 10).

Закрепите нож, закручивая зажимные винты 27 (М6×12, ГОСТ 28963-91 (ISO 7380)).

После окончательной затяжки винтов необходимо проверить правильность уста-

новки ножа, если необходимо, установку ножа повторить.

Правильно установленные ножи при повороте ножевого вала должны режущей

кромкой слегка (до 0,1 мм) касаться нижней грани линейки А.

Для предотвращения выкручивания регулировочных винтов 32, перед установкой

нанести на них несколько капель герметика резьбового невысыхающего Loctite

222 или аналогичного.

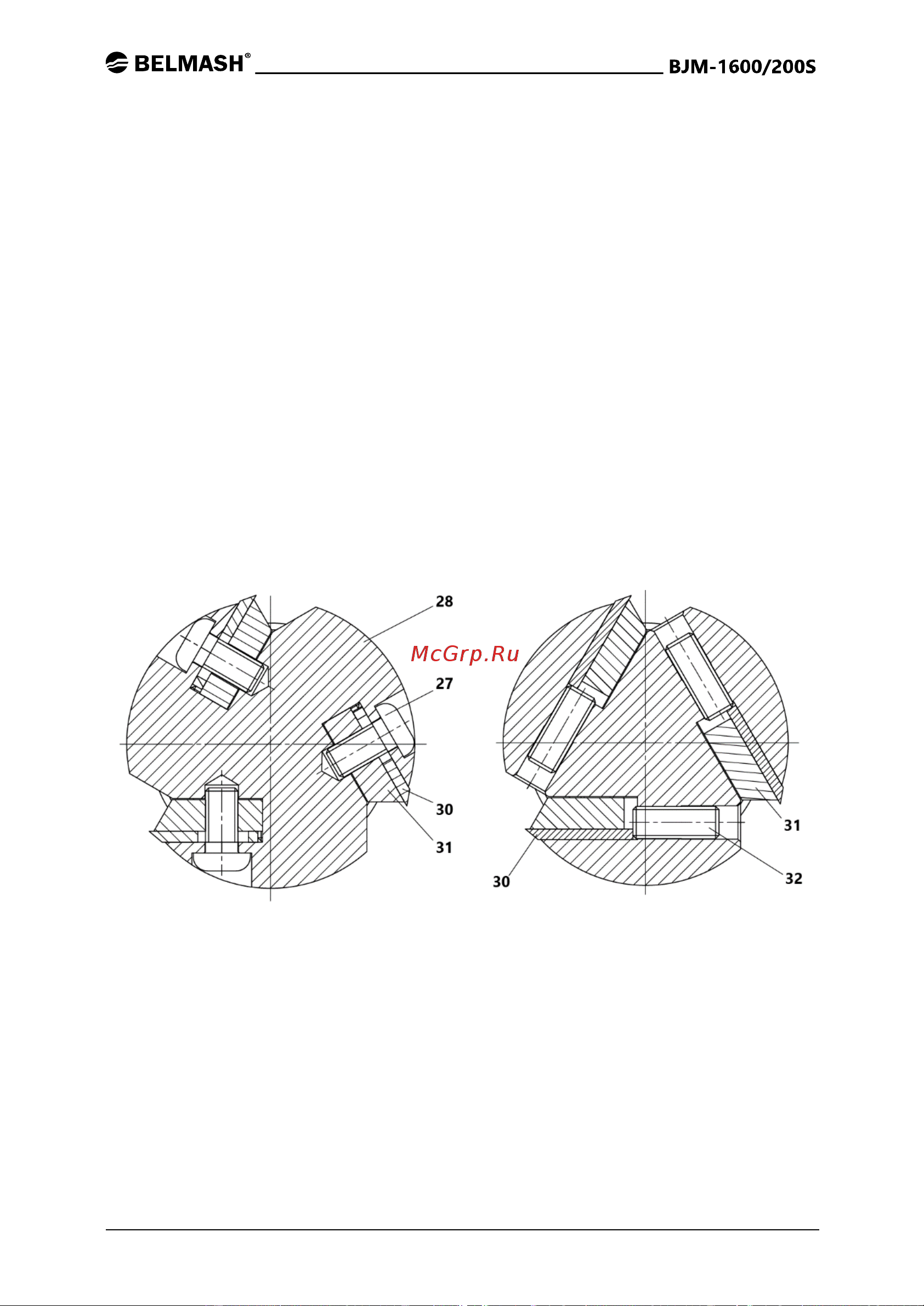

Рисунок 8 Крепление ножей

27 – зажимной винт; 28 – вал ножевой;

30 – нож; 31 – прижимная планка

Рисунок 9 Регулировочное устройство

30 – нож; 31 – прижимная планка;

32 – регулировочный винт

В случае замены (регулировки) строгальных ножей для сохранности целостности

винтов и резьбы ножевого вала перед откручиванием производить осадку винтов

(удар по шляпке винта молотком через шестигранную биту), рисунок. 11. Это

необходимо для снятия напряжения в резьбовой части винтов. В случае срыва

шестигранника («слизывание» граней), вбейте в отверстие винта звездочку биту Т-

27 TORX и выкрутите винт. В дальнейшем, такие винты следует заменить на новые.
