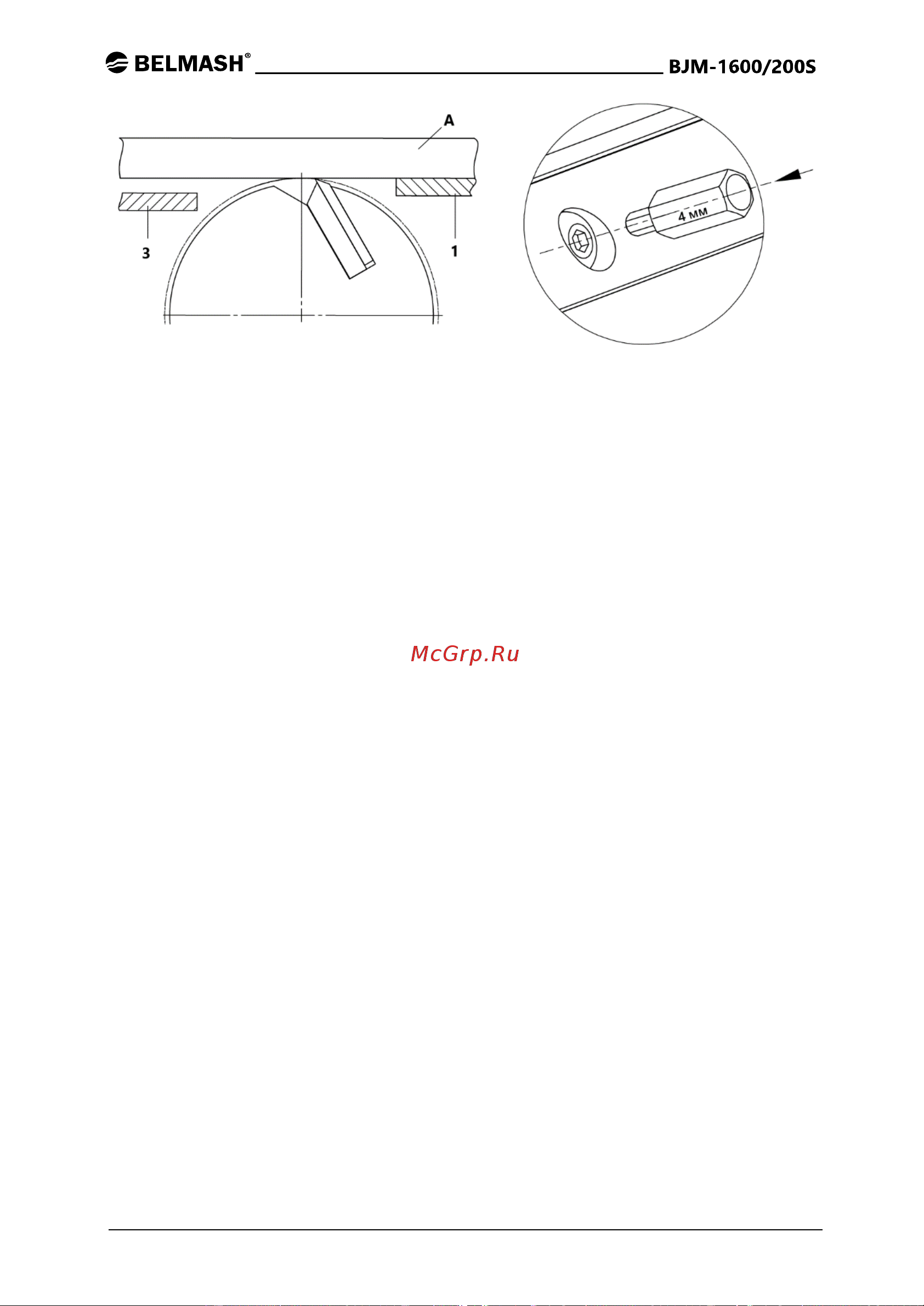

Рисунок 10 Схема проверки ножей

А – линейка проверочная; 1 – стол приёмный;

3 – стол загрузочный

Рисунок 11 Осадка винтов

9.2 Замена приводного ремня

Для замены приводного ремня привода ножевого вала необходимо (рис. 3):

• снимите стенку 18 и кожух 15;

• ослабьте натяжение ремня 16, отжав двигатель вверх, либо сняв пружину 17;

• установите новый ремень;

• соберите все в обратном порядке.

9.3 Регулировка фуговальных столов

В случае нарушения параллельности фуговальных столов относительно друг друга,

необходимо произвести регулировку:

• снимите основание 37 с упором 2 и кожух 15 (рис. 3);

• ослабьте фиксацию ручек 5 (рис. 12) с двух сторон, поднимите загрузочный

стол 3 в крайнее верхнее положение с помощью ручки 6 и зафиксируйте его;

• ослабив фиксацию винтов 34, поднимите приёмный стол 1 в крайнее верхнее

положение с помощью ручки 6 и зафиксируйте его;

• установите проверочную линейку на длину столов;

• ослабьте фиксацию гаек 33;

• ослабьте фиксацию гаек 35 и эксцентриков 36;

• произведите регулировку каждого стола вращением эксцентриков 36 (с двух

сторон стола) по стрелкам, обеспечив параллельность столов не более

0,2 мм. Стрелки указывают направление подъема/опускания задней части

столов;

• зафиксируйте все гайки;

• ослабьте фиксацию винтов 34;

• выставьте приёмный стол с помощью ручки 6 так, чтобы при вращении

ножевого вала строгальные ножи слегка касалась линейки (рис. 10).
