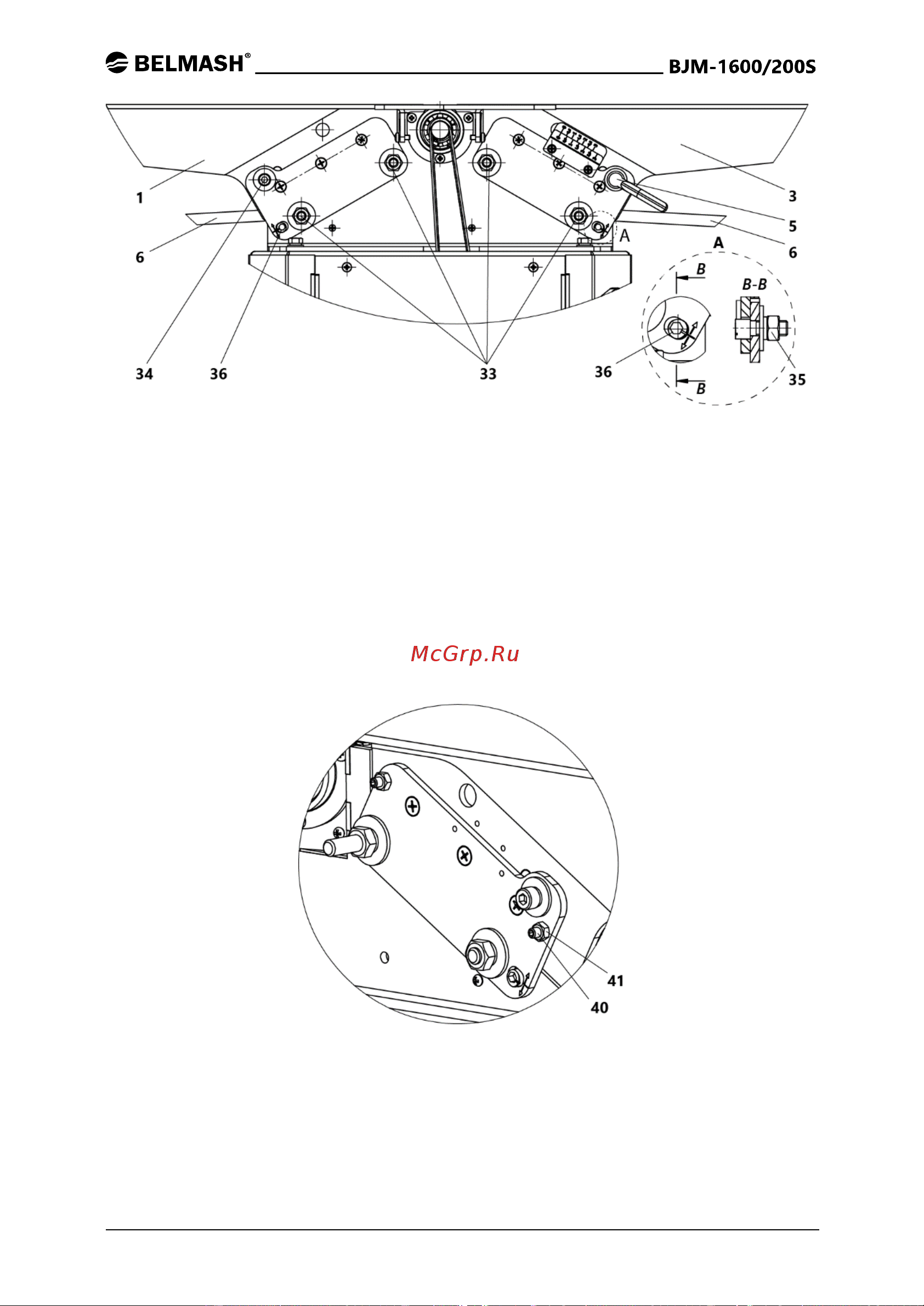

Рисунок 12 Регулировка фуговальных столов

1 – стол приёмный; 3 – стол загрузочный; 5, 6 – ручка; 33, 35 – гайка; 34 – винт; 36 – эксцентрик

В случае бокового люфта фуговальных столов необходимо произвести регули-

ровку (рис. 13):

• выкрутите гайки и болты крепления кронштейна упора 2 и снимите его

(рис. 4);

• освободите гайки 41 (рис. 13);

• закручивая/выкручивая винты 40, отрегулируйте боковой люфт фуговальных

столов, при этом проверяя плавность подъема/опускание фуговальных

столов;

• затяните гайки 41.

Рисунок 13 Регулировка фуговальных столов

40 – винт; 41 – гайка
