TS-255M

3.3 Сборка станка

Не выполняйте сборку если некоторые

детали утеряны. Используйте данную

инструкцию, чтобы заказать недостающие

части. Убедитесь, что все детали чистые

и без остатков упаковки. Не подключайте

станок к сети до его окончательной сборки.

Для сборки станка вам потребуются следующие

инструменты: шуруповерт, гаечный ключ 10 мм,

шестигранный ключ 4 мм, линейка, угольник

строительный, гаечный ключ 24 мм (входит

в комплект поставки).

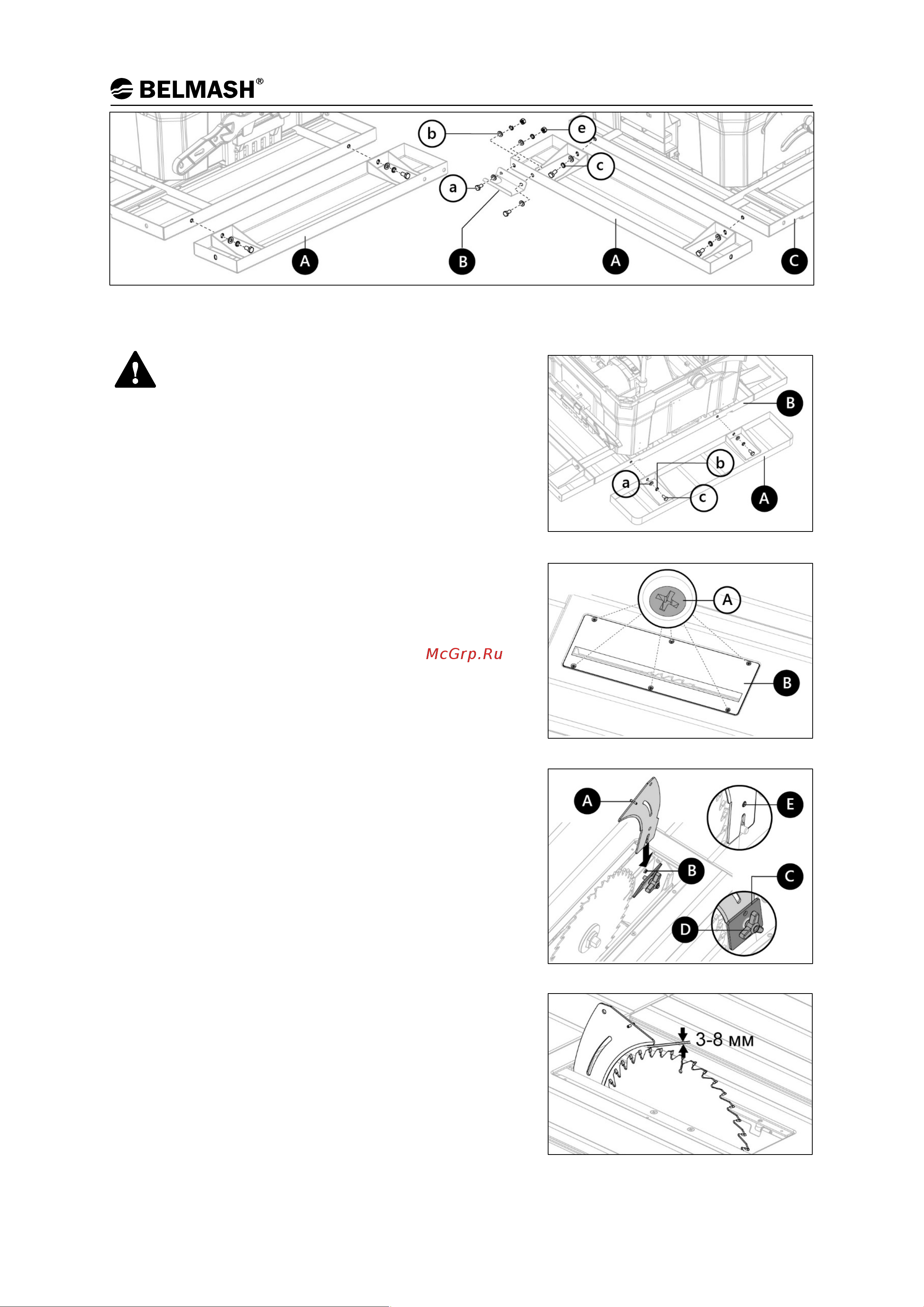

3.3.1 Установка боковых расширений стола

и держателя шланга

Прикрепите правое и левое расширение стола А (рис. 4)

к рабочему столу С при помощи плоских шайб

b, пружинных шайб c и болтов a (M6 x 16).

Установите держатель шланга B к правому расширению

стола при помощи плоских шайб b, пружинных шайб

c, болтов а (M6 x 16) и гаек е (M6).

3.3.2 Установка заднего расширения стола

Выровняйте отверстия заднего расширения стола А (рис. 5)

с отверстиями на задней части рабочего стола В.

Закрепите заднее расширение стола в данном положении

при помощи плоских шайб a, пружинных шайб b и болтов

c (M6 x 16).

3.3.3 Установка расклинивающего ножа

Открутите шесть винтов A (рис. 6) с помощью шуруповерта

и снимите вставку стола В.

Ослабьте ручку фиксации угла наклона пильного диска

С (рис. 3) и установите угол наклона на 0°. После этого

затяните ручку фиксации угла наклона С. Поверните ручку

регулировки высоты В против часовой стрелки, чтобы

поднять пильный диск в самое верхнее положение.

Рисунок 4.

Рисунок 6.

Рисунок 5.

Рисунок 7.

Рисунок 8.
