TS-255M

Ослабьте винт-барашек D (рис. 7) и пластину С.

Не снимайте винт-барашек и пластину полностью.

Вставьте расклинивающий нож А слева от винта-барашка

и пластины. Затем нажмите на расклинивающий нож

А вниз. Когда вы услышите щелчок, штифт В зафиксируется

в отверстии Е на расклинивающем ноже А.

Наверните пластину С на штифт В и затяните винт-барашек

D. Дальнейшая регулировка расклинивающего ножа

не требуется. Установите на место вставку стола В (рис. 6).

Расклинивающий нож должен быть установлен в одной

плоскости с пильным диском, а расстояние между краем

пильного диска и расклинивающим ножом должно быть

от трех до восьми миллиметров (рис. 8).

3.3.4 Установка передней направляющей

параллельного упора

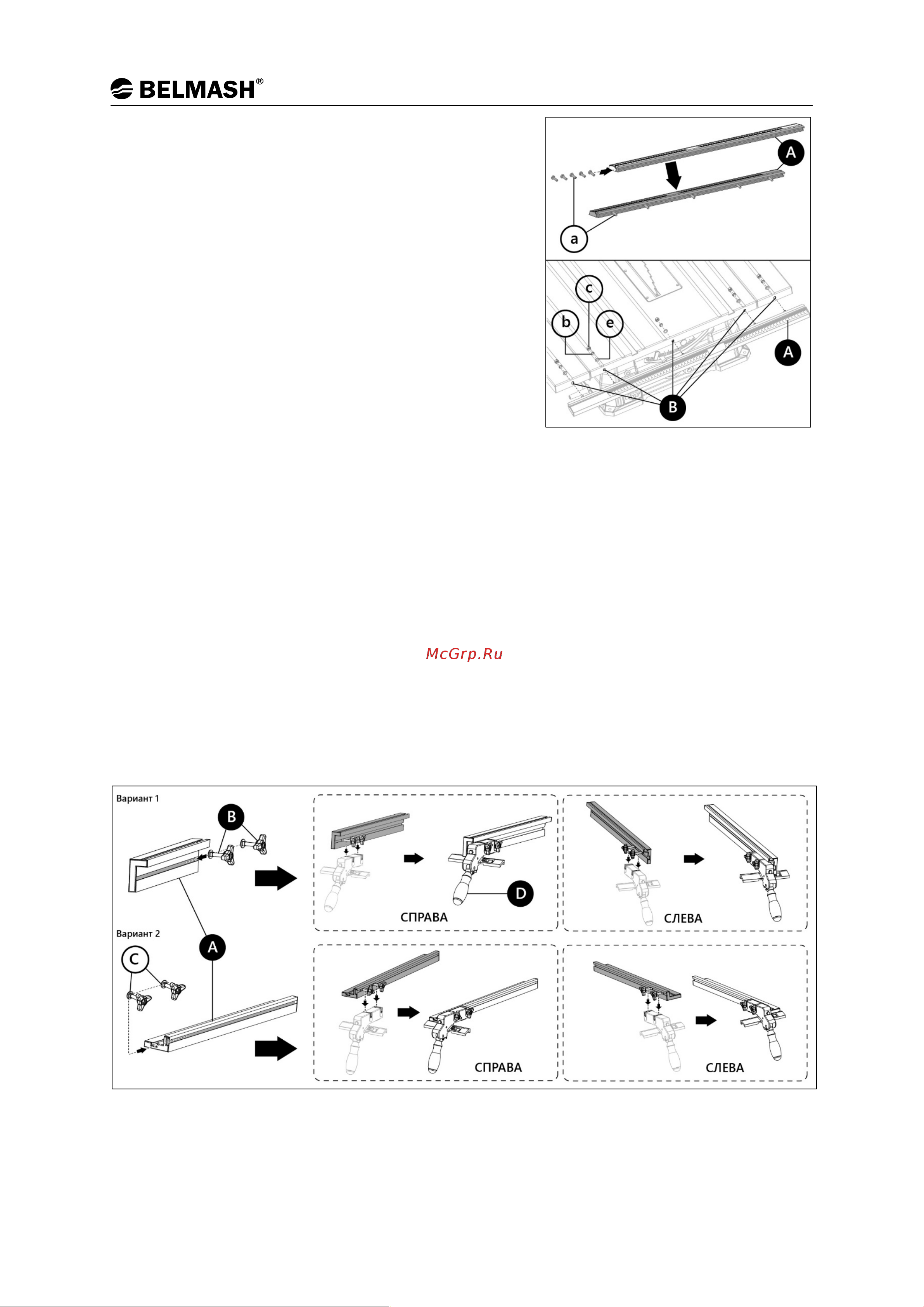

Разместите пять болтов a (M6 x 16) (рис. 9) в пазах на передней направляющей А с внутренней

стороны. Вставьте болты а в отверстия В на рабочем столе и боковых расширениях стола.

Затем прикрутите переднюю направляющую А при помощи плоских шайб е, пружинных шайб

b и гаек c. Не затягивайте крепеж до конца.

3.3.5 Сборка и установка параллельного упора

Вставьте два винта-барашка В (рис. 10) в паз на параллельном упоре А. Поверните ручку

блокировки D по часовой стрелке, чтобы зафиксировать ее на параллельном упоре при помощи

плоских шайб C и винтов-барашков В. Параллельный упор может быть установлен как c левой,

так и с правой стороны относительно пильного диска. Для этого необходимо правильно собрать

параллельный упор согласно варианту 1 (рис. 10).

При работе с тонкими заготовками сборка параллельного упора должна быть произведена

согласно варианту 2. (рис. 10).

Рисунок 9.

Рисунок 10.
