TS-255M

Установите параллельный упор B (рис. 11) в паз передней

направляющей А, протолкните его до конца

к пильному диску С и удерживайте.

Переместите переднюю направляющую А таким образом,

чтобы красная линия D на указателе направляющей

E расположилась в точке ноль на шкале. Закрепите

переднюю направляющую параллельного упора

А, затянув гайки с (рис. 9).

Ослабьте ручку блокировки параллельного упора

F (рис. 11), подняв ее вверх. Разместите параллельный упор

B в желаемом месте рабочего стола, удерживайте

его в ровном положении и опустите вниз ручку

блокировки параллельного упора F, чтобы закрепить

параллельный упор В в этом положении.

3.3.6 Установка и настройка углового упора

Вставьте направляющую B (рис. 12) углового упора

А в один из T-образных пазов С рабочего стола.

Угловой упор можно выставить максимум на 60° для косых

пропилов. Ослабьте ручку блокировки Е углового упора.

Поворачивая профиль D, установите нужный угол

на шкале. Затяните ручку блокировки углового упора

E, чтобы зафиксировать это положение.

3.3.7 Установка защитного кожуха

Не снимайте защитный кожух, чтобы

избежать контакта с пильным диском.

Он должен приподниматься и опускаться над

заготовкой в процессе ее продвижения.

Вытяните и удерживайте фиксирующую ручку В (рис. 13).

Cовместив штифт D защитного кожуха A с отверстием

E расклинивающего ножа F, нажмите на защитный кожух

A вниз и отпустите фиксирующую ручку B, вставьте штифт

D в отверстие E на расклинивающем ноже F, чтобы

зафиксировать защитный кожух А. Защитный кожух

пильного диска А должен опираться на рабочий стол

и подниматься, когда продвигается заготовка. Убедитесь,

что штифт G находится на внутренней стороне защитного

кожуха A.

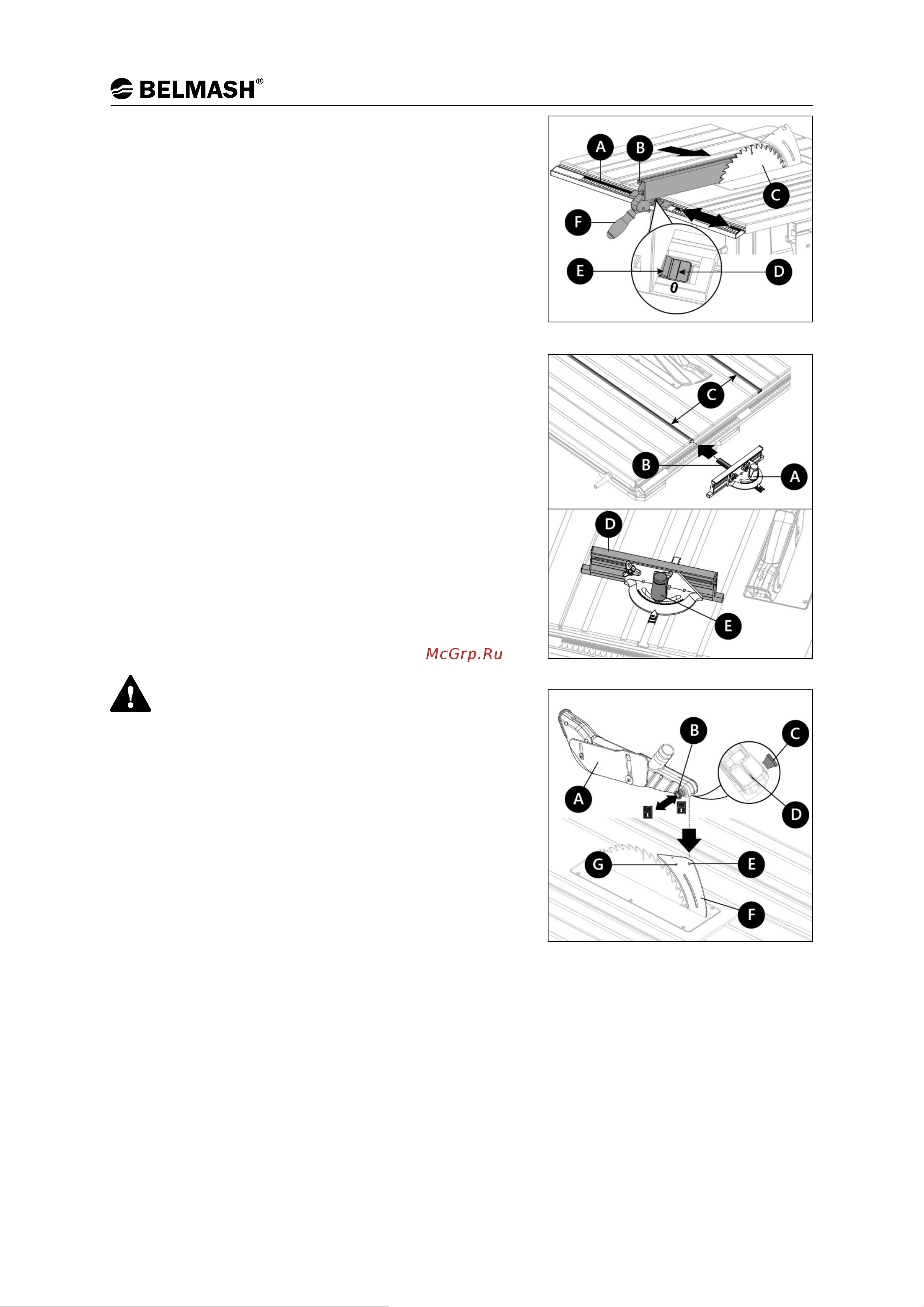

Рисунок 11.

Рисунок 12.

Рисунок 13.
