TS-255M

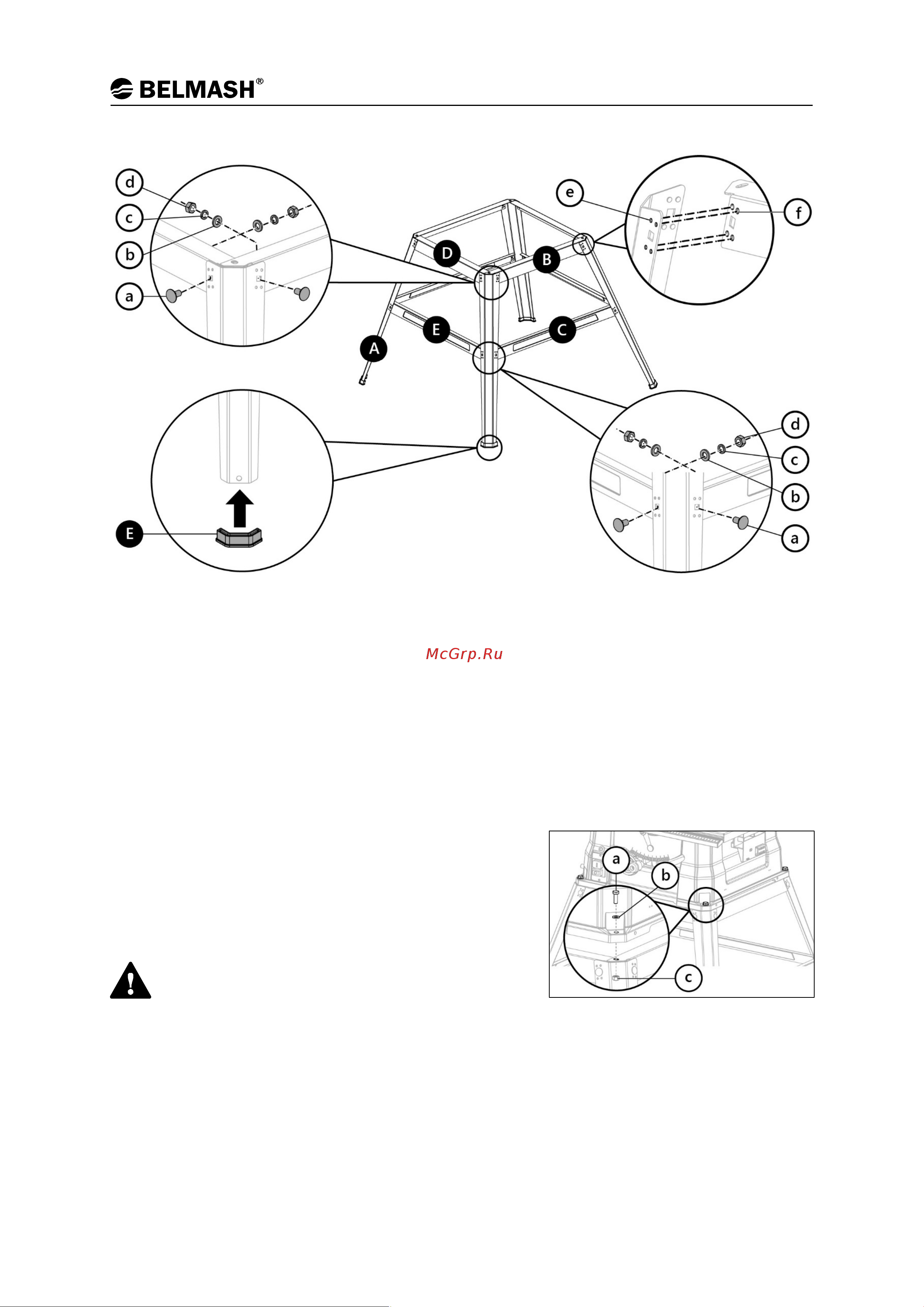

3.3.8 Сборка основания

Прикрепите длинные и короткие верхние поперечины D и B (рис. 14), длинные и короткие нижние

поперечины Е и С к опорам А с помощью винтов а (M6 x 12), плоских шайб b, пружинных шайб

c и гаек d (M6). Затяните гайки вручную.

Следите, чтобы поперечины D, B, C и E были установлены попарно друг напротив друга.

Убедитесь,

что стопорные штифты е на опорах вошли в отверстия f на поперечинах.

Затяните крепеж с помощью гаечного ключа. Закрепите резиновые ножки Е на опорах.

3.3.9 Установка станка на основание

Установите основание на плоскую поверхность. Поместите

сверху станок, выровняйте отверстия на станке

с отверстиями в основании. Убедитесь, что передний край

станка расположен по длинной стороне. Вставьте четыре

болта а (M6 x 25) (рис. 15) вместе с плоскими шайбами

b в отверстия и затяните четыре гайки с (M6).

Не затягивайте слишком сильно болты

крепления пилы к основанию, чтобы

не повредить корпус станка.

3.3.10 Установка станка на верстак

Если основание не используется, станок должен быть надлежащим образом закреплен

на верстаке. Поместите станок без основания на столешницу верстака и отметьте четыре точки

на поверхности через монтажные отверстия на корпусе станка. Просверлите четыре отверстия

в отмеченных местах. Поместите станок на верстак и совместите монтажные отверстия между

собой. Надежно прикрепите станок к поверхности верстака.

Рисунок 14.

Рисунок 15.
