TS-255M

3.3.11 Установка адаптера стружкоотведения и отводящего шланга

Необходимо установить адаптер стружкоотведения и регулярно проверять

станок на скопление опилок. Опилки создают пожароопасную ситуацию.

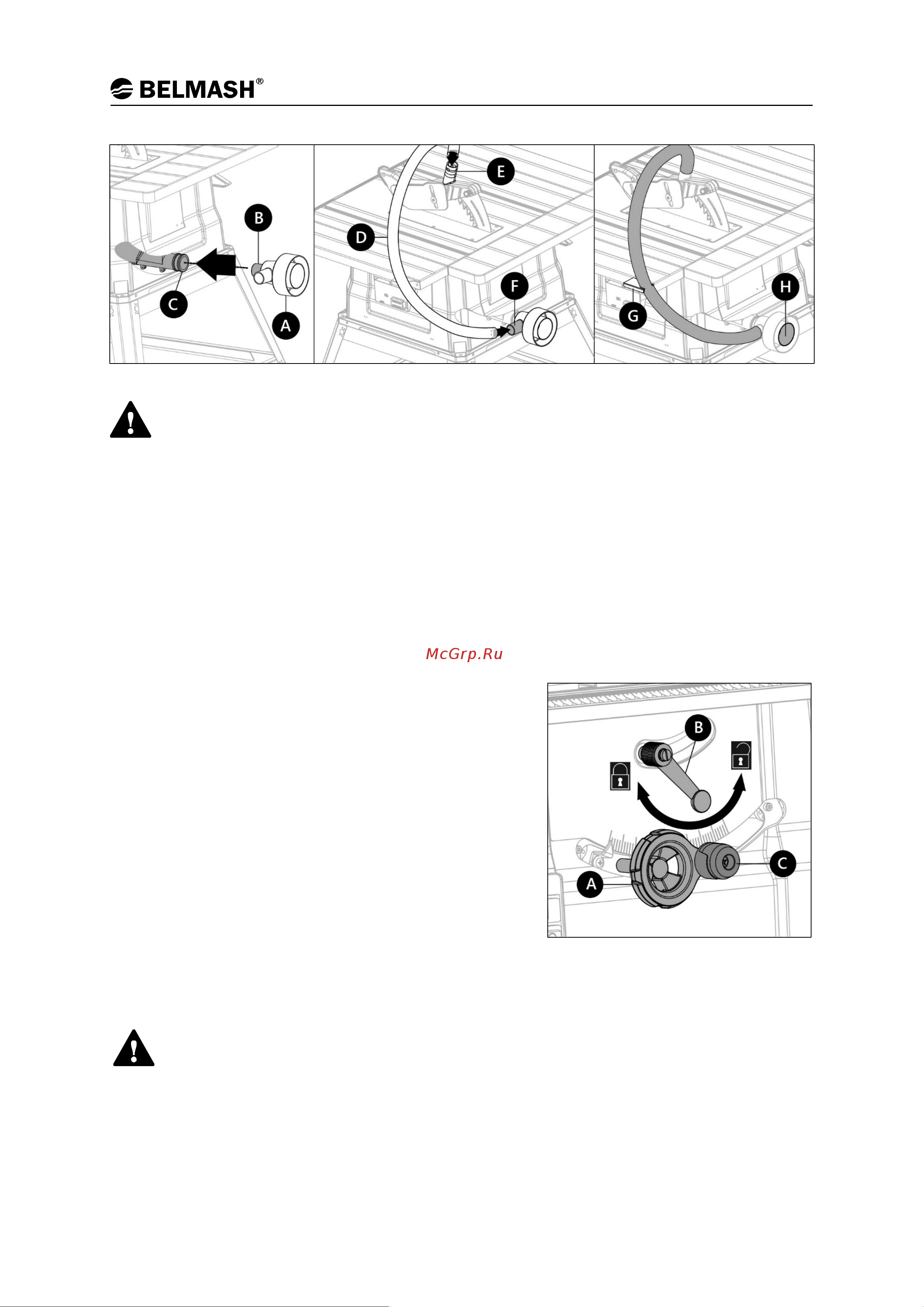

Совместите патрубок B (рис. 16) адаптера A с входным отверстием С с задней стороны рабочего

стола. Подсоедините отводящий шланг D к патрубку E на защитном кожухе пильного диска

и к патрубку F адаптера.

Для того, чтобы заготовка не задевала шланг, закрепите его в прорези держателя G перед началом

работы.

Чтобы предотвратить скопление опилок и для достижения наилучших результатов работы

вытяжки подсоедините шланг пылесоса или вытяжной установки (не входит в комплект)

к отверстию H. Не используйте станок с установленным шлангом, если не включен пылесос

или вытяжная установка.

3.3.12 Регулировка высоты и угла наклона

пильного узла

Пильный диск регулируется в диапазоне угла наклона от 0°

до 45° (влево).

Для регулировки угла наклона пильного диска ослабьте

рычаг фиксации В, повернув его против часовой стрелки.

Затем сдвиньте маховик регулировки угла наклона

А вправо, чтобы наклонить диск влево. При движении

маховика влево, диск вернется в обратное положение.

Чтобы зафиксировать угол наклона пильного диска

поверните рычаг В по часовой стрелке.

Ручка регулировки высоты С используется для подъема

и опускания пильного диска. Поверните ручку по часовой

стрелке, чтобы опустить пильный диск, и против часовой

стрелки, чтобы поднять его.

Высота пропила пильного диска должна соответствовать высоте заготовки.

Пильный диск всегда должен быть погружен в заготовку.

Рисунок 16.

Рисунок 17.
