20
TS-255M
3.3.13 Настройка ограничителей наклона
Данный станок имеет ограничители, которые помогают
быстро установить пильный диск под углом 90° или 45°
к рабочему столу.
Угловые ограничители были установлены на заводе
и не требуют настройки во время сборки. Перед началом
эксплуатации, а также после интенсивного использования
рекомендуется проверка точности настроек.
Для этого снимите защитный кожух пильного диска.
Поднимите диск А (рис. 18) на максимальную высоту
(см. п.
3.3.12 «Регулировка высоты и угла наклона пильного
узла»).
Регулировка ограничителя на 90 градусов
Проверьте точность положения пильного диска под углом
90 градусов. Для этого установите угольник
В (не входит в комплектацию) (рис. 18). Угольник должен
плотно соприкасаться с пильным диском и рабочим
столом. Если угольник прилегает не плотно и имеются
просветы, необходимо отрегулировать положение
пильного диска.
Для этого с помощью шестигранного ключа на 4 мм
(не входит в комплектацию) ослабьте установочный винт
А (рис. 19), а затем отрегулируйте его до 90°. Установив
пильный диск под углом 90°, медленно поворачивайте
установочный винт А, пока не почувствуете
сопротивление. Слегка отклоните пильный диск от 90°,
а затем верните обратно до ограничителя.
Повторно измерьте угол и при необходимости повторите
регулировку ограничителя, пока диск не встанет на 90°.
Регулировка ограничителя на 45 градусов
Таким же образом установите ограничитель 45°
с помощью слесарного треугольника А (рис. 20), используя
для регулировки установочный винт В (рис. 19).
3.4 Использование толкателя
Толкатель А (рис. 21) — это устройство, используемое для
безопасного проталкивания заготовки через пильный
диск. Используйте толкатель всякий раз, когда упор
находится на расстоянии 12 см или меньше от пильного
диска. При использовании толкателя край заготовки
должен быть ровным, иначе он может соскользнуть или
оттолкнуть заготовку.
3.5 Места хранения аксессуаров
Станок имеет два удобных отделения для хранения
(по одной с каждой стороны), предназначенных
для аксессуаров пилы: параллельного упора, углового
упора, толкателя, гаечных ключей (рис. 21).

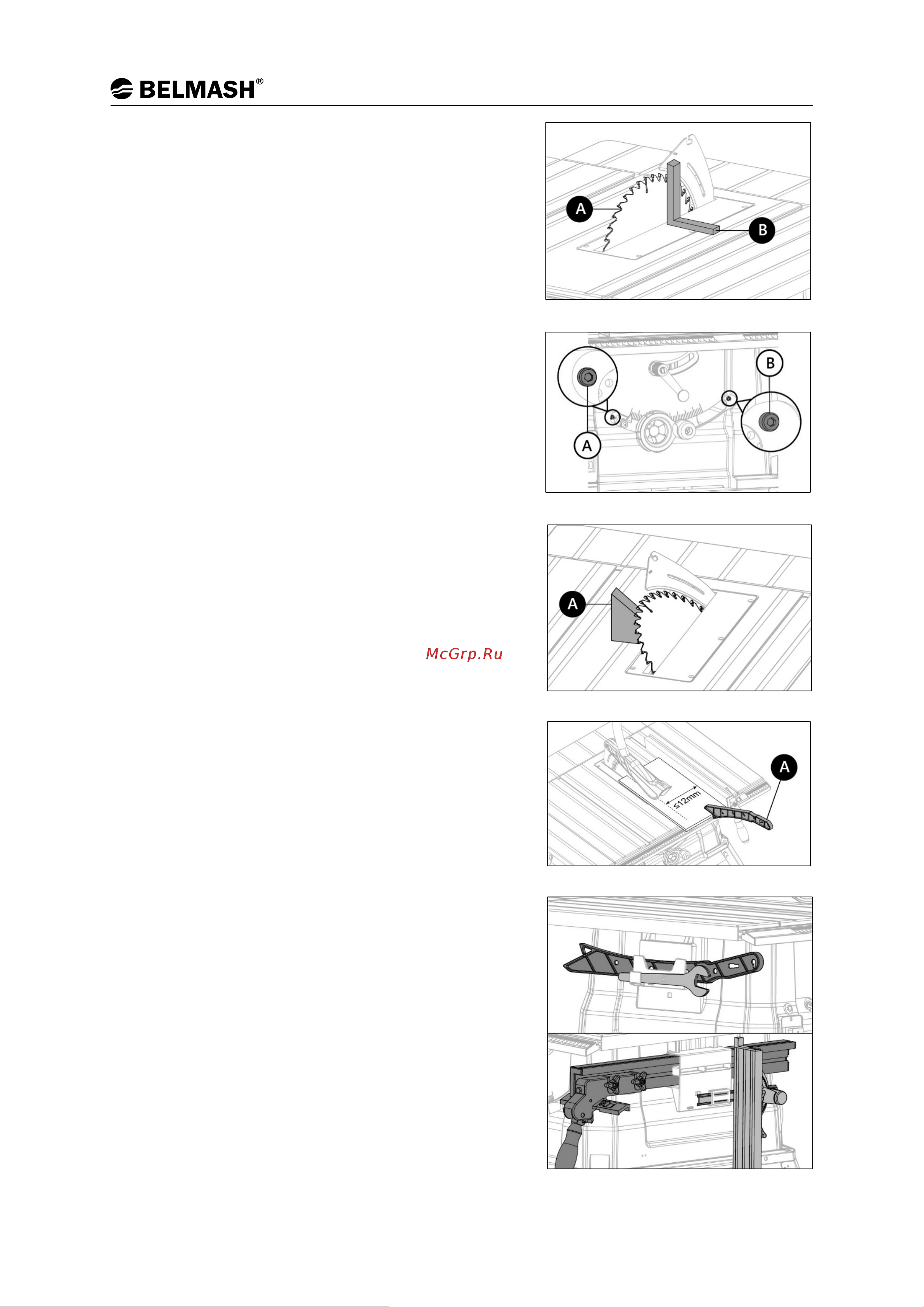

Рисунок 18.
Рисунок 19.
Рисунок 20.
Рисунок 21.
Рисунок 22.
