WL-300/535 WL-300/535VS

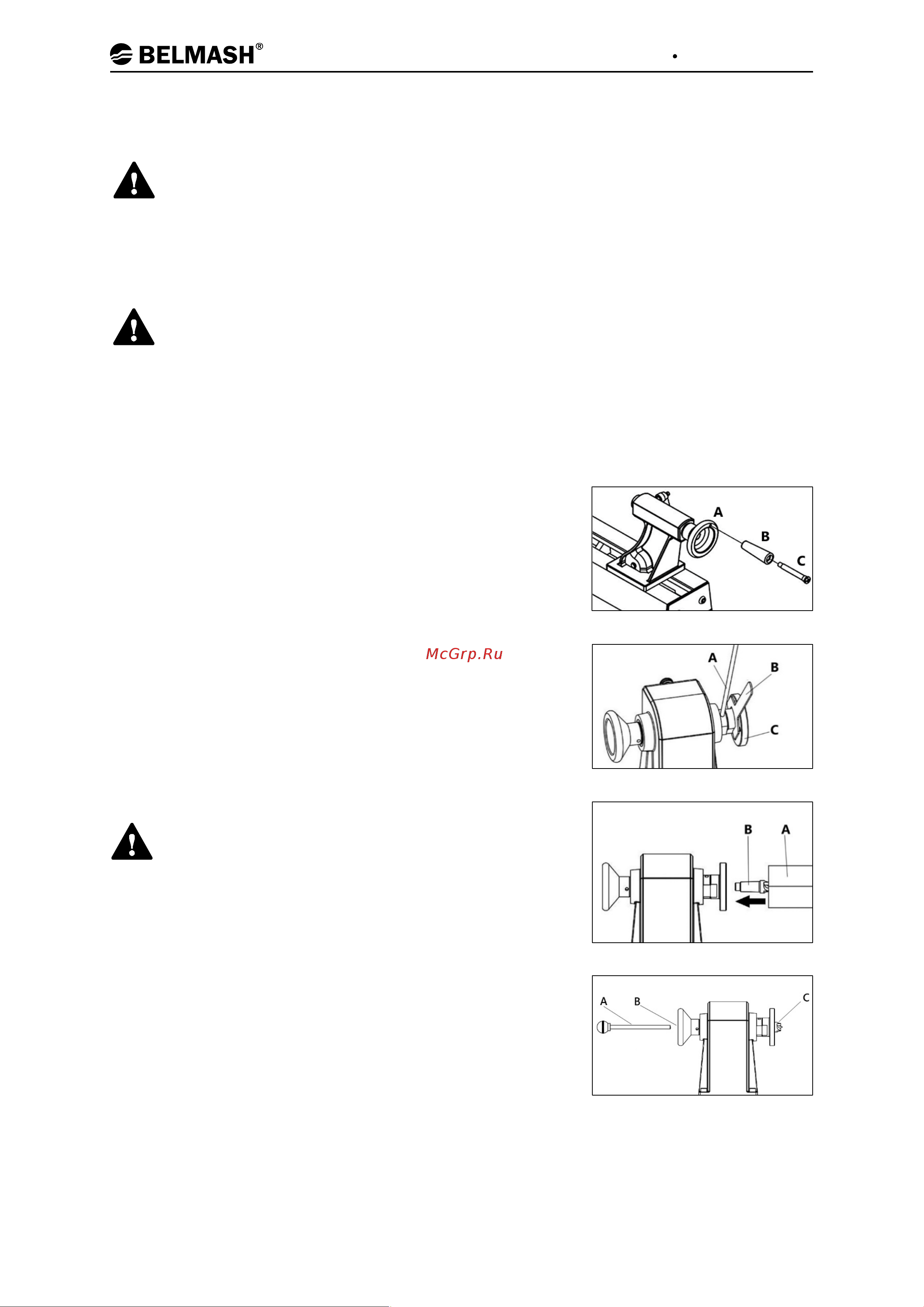

3. СБОРКА СТАНКА

3.1 Распаковка и очистка

Масса станка составляет около 40 кг. Соблюдайте осторожность при его

перемещении.

Распакуйте все детали станка. Удалите защитную смазку. Для ее снятия используйте мягкую ткань,

смоченную керосином (не применяйте для этой цели ацетон, бензин или разбавитель лака).

3.2 Сборка станка

Не выполняйте сборку, если некоторые детали утеряны. Используйте данную

инструкцию, чтобы заказать недостающие детали. Убедитесь, что все детали

чистые и без остатков упаковки. Убедитесь, что станок отключен от источника

питания.

Для эффективной и безопасной работы, установите токарный станок на крепкое ровное

основание и зафиксируйте болтами, используя резьбовые отверстия в основании станка,

предварительно убрав ножки.

3.2.1 Установка рукоятки маховика

и инструментальной консоли

Для установки рукоятки В (рис. 3), вставьте винт С в рукоятку

маховика А так, чтобы он попал в установочное отверстие

и закрутите при помощи отвертки.

Закрепите инструментальную консоль 5 и 6 (рис. 1 и 2) на

заднюю часть станка под передней бабкой при помощи двух

винтов и шестигранного ключа.

3.2.2 Установка планшайбы

Для установки планшайбы С (рис. 4) – накрутите ее по часовой

стрелке до упора на резьбу шпинделя. Затяните планшайбу при

помощи рожкового ключа В и выколотки А.

3.2.3 Установка поводкового патрона

Убедитесь, что поверхности поводкового патрона

и шпинделя передней бабки очищены от отходов

резания, перед установкой.

Снимите планшайбу. Установите заготовку А (рис. 5) на

поводковый патрон В. Вставьте поводковый патрон в шпиндель

передней бабки.

Для снятия – придерживайте поводковый патрон C (рис. 6). При

помощи выколотки A, вставленной в отверстие шпинделя B,

вытолкните поводковый патрон. Используйте перчатки, чтобы

защитить ваши руки.

В зависимости от типа производимых работ поводковый патрон

можно установить не снимая планшайбу.

Рисунок 3.

Рисунок 4.

Рисунок 5.

Рисунок 6.
