WL-300/535 WL-300/535VS

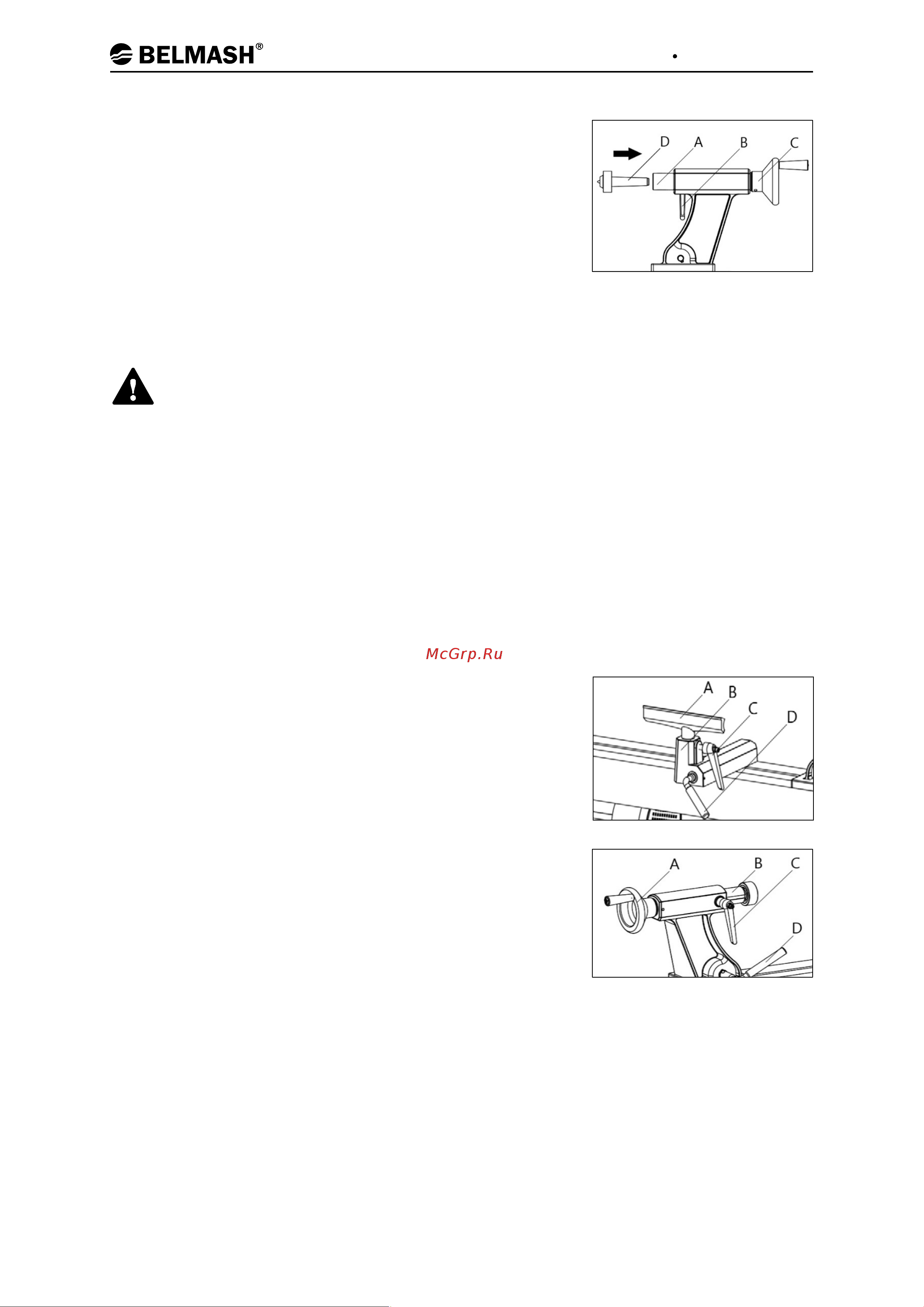

3.2.4 Установка вращающегося центра

Проверните маховик C задней бабки (рис. 7) по часовой стрелке

несколько раз, чтобы выдвинуть пиноль А. Ослабьте фиксатор B.

Установите вращающийся центр D в пиноль А. Затяните

фиксатор В.

Для снятия – разблокируйте фиксатор B. Придерживая

вращающийся центр, проверните маховик С против часовой

стрелки, чтобы задвинуть пиноль А, до тех пор, пока

вращающийся центр не освободится из пиноли.

4. ЭКСПЛУАТАЦИЯ

Перед выполнением любого из следующих действий отключите станок из сети.

Убедитесь, что выключатель в положении «ВЫКЛ». Убедитесь, что технические

характеристики электродвигателя и сети электропитания соответствуют

заявленным.

4.1 Запуск и остановка станка

Для запуска станка, переведите выключатель в положение «ВКЛ.», нажав зеленую клавишу на

выключателе 15 (для WL-300/535, рис. 1) или 16 (для WL-300/535VS, рис. 2). Для остановки станка,

переведите выключатель в положение «ВЫКЛ.», нажав красную клавишу.

Модель WL-300/535VS оснащена токовым предохранителем для защиты от перегрузок. При его

срабатывании необходимо устранить причину перегрузки, подождать три минуты, нажать на

кнопку предохранителя, которая находится на стенке блока управления. После этого станок

можно запустить вновь.

4.2 Установка и регулировка положения

подручника

Для установки подручника A (рис. 8) – ослабьте фиксатор С

и вставьте подручник в основание В, отрегулируйте высоту

и затяните фиксатор С.

Для регулировки положения основания B подручника A (рис. 8)

ослабьте фиксатор D, переместите основание B в необходимое

положение и затяните фиксатор D.

4.3 Регулировка положения задней бабки

Ослабьте фиксирующую ручку D (рис. 9) и установите заднюю

бабку в нужную позицию. Затяните фиксирующую ручку. Ручка-

фиксатор C блокирует пиноль B. Маховик А позволяет выдвигать

и задвигать пиноль.

Рисунок 9.

Рисунок 7.

Рисунок 8.
