инструкция по эксплуатации станка для заточки сверл STALEX мод. DG-20G

ЭКСПЛУАТАЦИЯ

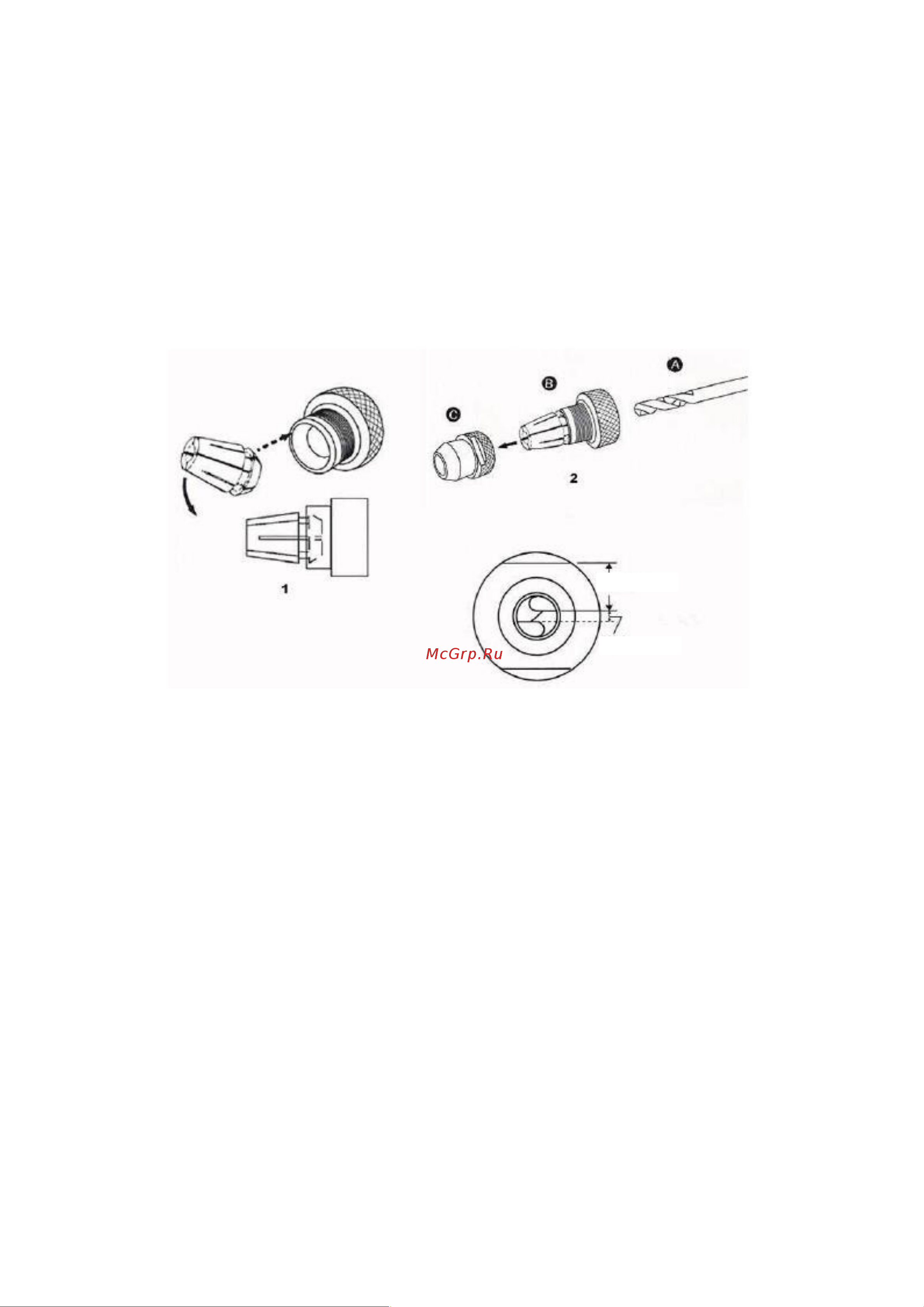

A. Установка сверла в цанговый патрон ER

*При установке сверла в цанговый патрон выполняйте шаги 1, 2 (без затяжки).

1. Определите диаметр сверла, затем выберите соответствующую цангу и цанговый патрон.

2. Вставьте цангу в цанговый патрон под углом 45° и слегка затяните гайку.

3. Вставьте сверло в цанговый патрон и гайки, чтобы они выступали примерно на 35 мм из

цангового патрона, но не затягивайте сверло слишком туго.

 Не затягивайте зажимную гайку с цанговым патроном полностью: сохраняйте воз-

можность регулировки сверла.

B. Центрирование сверла

1. Установите кольцевую шкалу в исходное положение: поверните кольцо по часовой

стрелке до упора, затем – против часовой стрелки до числа, соответствующего размеру

сверла (согласно первому шагу).

2. Вставьте комплект цангового патрона в ячейку регулировки перемычки. Затем плотно

присоедините его. Для этого поверните по часовой стрелке до упора.

3. Вставьте сверло до упора и поверните его по часовой стрелке до упора.

4. Поверните комплект цангового патрона по часовой стрелке до упора и затяните его.

5. Поверните комплект цангового патрона немного против часовой стрелки и аккуратно вы-

тяните его.

 Прежде чем начинать работу по заточке, убедитесь, что режущая кромка сверла

расположена параллельно пазу зажимной гайки. Если это не так, отрегулируйте поло-

жение сверла заново.

Параллельно

Перемычка
