инструкция по эксплуатации станка для заточки сверл STALEX мод. DG-20G

Внимание: Если режущая кромка опущена, то необходимо увеличить настройку шкалы

ячейки регулировки перемычки. Если режущая кромка поднята, то следует уменьшить

настройку этой шкалы.

Когда рабочая длина сверла уменьшается, толщина перемычки сверла увеличивается. По-

этому, для одного и того же диаметра сверла, чем короче сверло, тем больше требуется уве-

личивать настройку шкалы ячейки регулировки перемычки.

C. Заточка угла при вершине

Поверните выключатель в положение «включено», дождитесь стабилизации вращения дви-

гателя (примерно 10 секунд) и поместите комплект цангового патрона в ячейки заточки угла

при вершине.

Паз зажимной гайки должен быть совмещен с двумя штифтами точильной ячейки. Аккуратно

вставьте сверло в точильную ячейку настолько, чтобы достичь точильного круга.

Выполните заточку сверла, перемещая его влево и вправо, пока не исчезнет звук заточки.

Затем поверните на другую сторону и выполните заточку сверла точно так же.

* Размер заточки сверла составляет от 3 до 20 мм.

* Угол при вершине сверла составляет от 95° до 135°.

* Во время заточки не удерживайте хвостовик сверла: это снизит точность.

D. Точечная заточка с разделением

Поместите комплект цангового патрона в ячейку точечного разделения. Паз зажимной гайки

должен быть совмещен со штифтом точильной ячейки. Аккуратно вставьте сверло в точиль-

ную ячейку настолько, чтобы достичь точильного круга. Выполните заточку сверла, переме-

щая его влево и вправо, пока не исчезнет звук заточки. Верните сверло обратно к центру

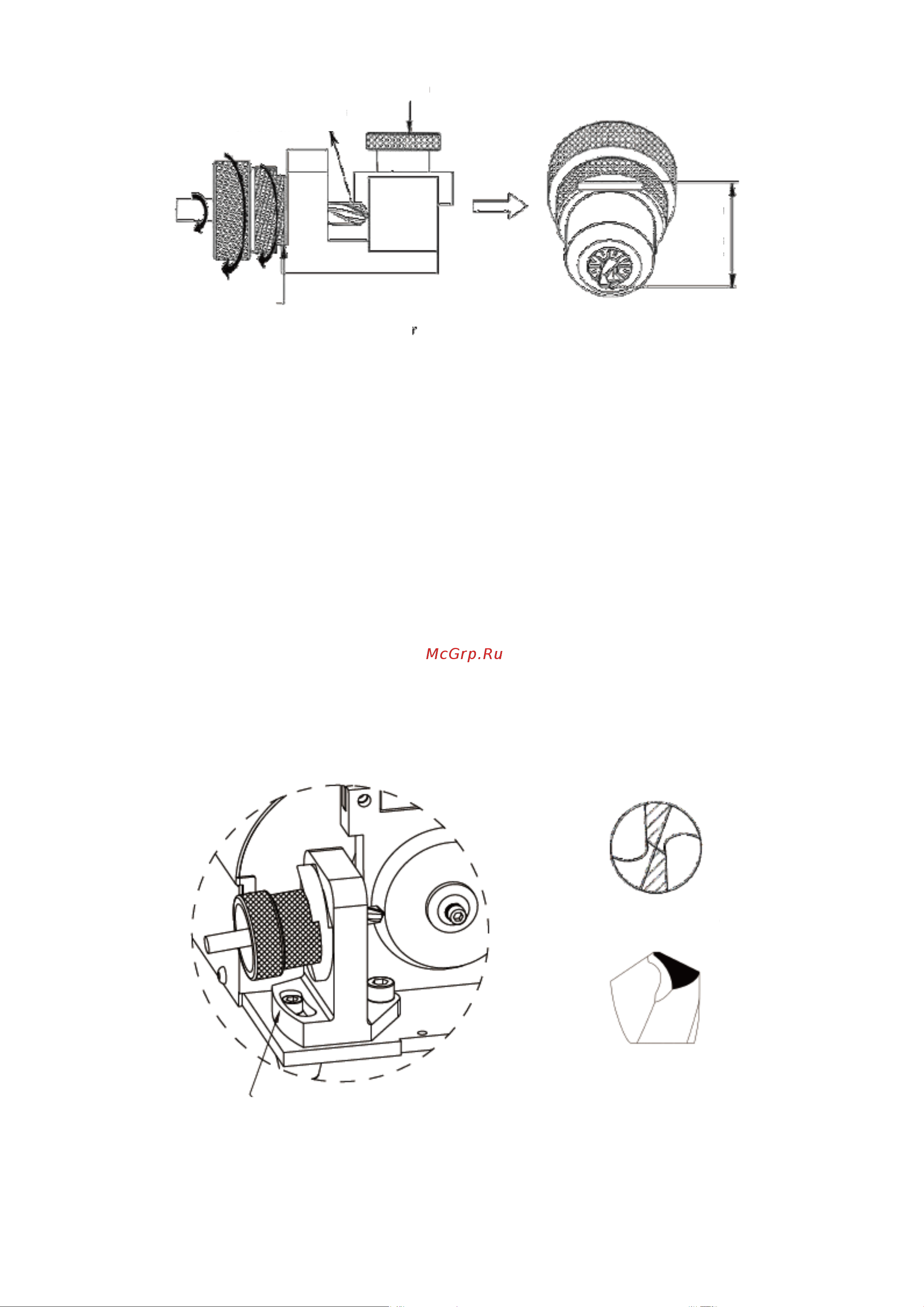

Параллельно

Шкала

Край сверла касается

блока

Протолкнуть до упора, затем повер-

нуть по часовой стрелке до упора

Образец заточки

Угол при вершине можно регулировать от 95° до 135°
