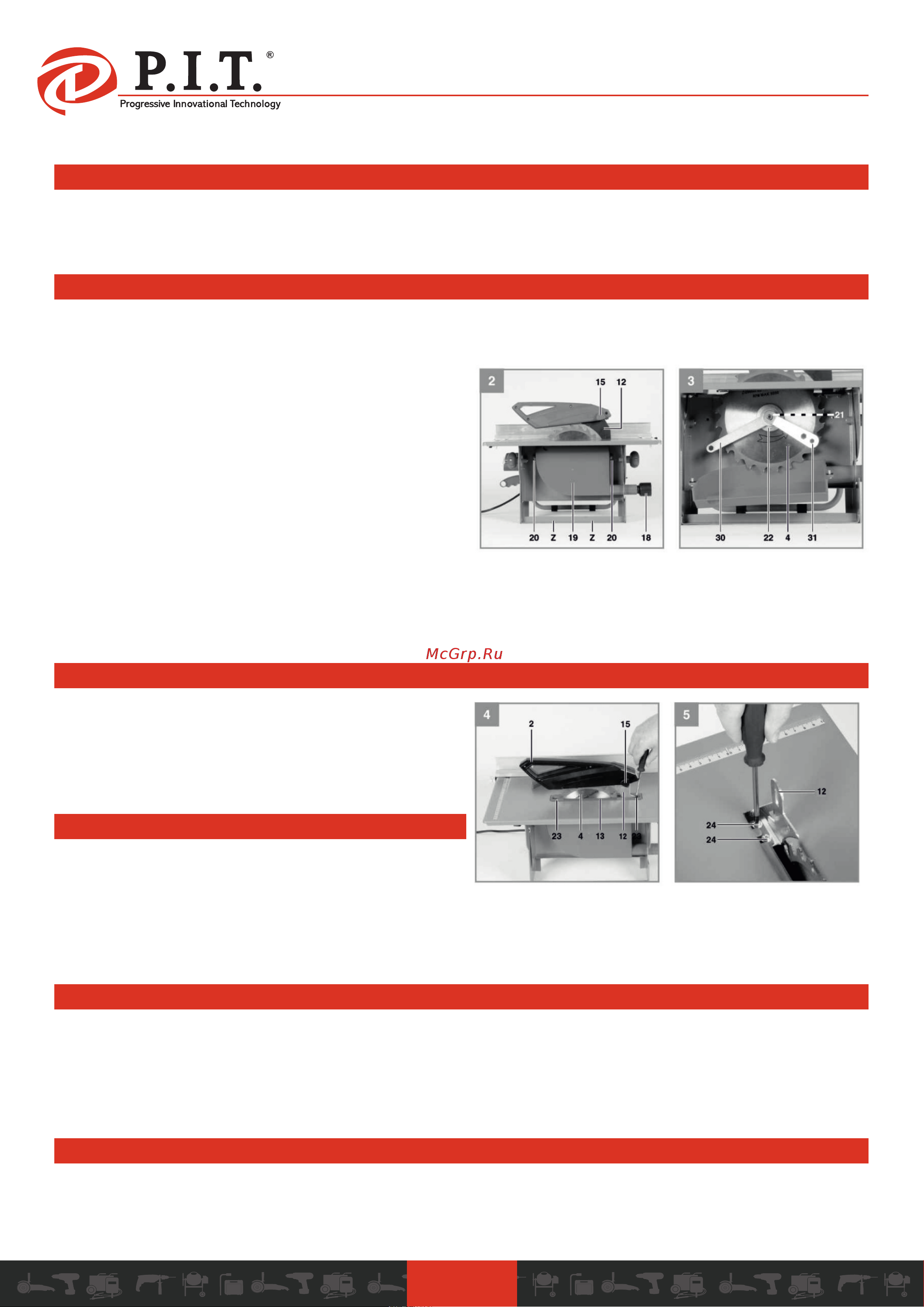

ПИЛА СТАЦИОНАРНАЯ ЭЛЕКТРИЧЕСКАЯ Technology ПРАВИЛА ЭКСПЛУАТАЦИИ Включение выключение пилы Включение Выключение пилы осуществляется нажатием на выключатель 7 Пила включается нажатием на зеленую кнопку I Красная кнопка О применяется для отключения пилы Установка Замена пильного диска Отключите силовой кабель Открутите крепежные винты 20 и снимите крышку бака для стружки 19 Открутите гайку 21 накидным ключом 30 удерживая саму гайку и вилочным ключом 31 на валу пилы прилагая противодавление Поворачивайте гайку в сторону вращения диска пилы 4 Снимите наружный фланец 22 При первой установке диска пилы Очистите монтажный фланец вставьте новый диск пилы и повторно затяните фланец При замене диска пилы Снимите старый диск пилы Очистите монтажный фланец вставьте новый диск пилы и повторно затяните фланец Соблюдайте направление вращения При установке необходимо что бы стрелка направления вращения на диске соответствовала направлению указанному на корпусе пилы После установки диска проверьте что бы в нижнем положении режущего блока диск не касался поворотного основания После установки диска подключите пилу к электросети и осуществите пробный кратковременный запуск При наличии сильной вибрации диск необходимо заменить Установка защитного кожуха диска Установите защитный кожух диска пилы 2 на разделитель 12 и произведите центровку Вставьте винт 15 через отверстие в защитном кожухе диска пилы 2 и разделителя 12 и закрепите гайкой Для демонтажа проделайте операции в обратном порядке Регулировка разделителя Снимите защитный кожух диска пилы 2 и удалите изношенную пластину для пропила 13 Закрепите разделитель 12 двумя винтами 24 Регулируйте разделитель до тех пор пока угол между диском пилы и разделителем не будет равен 3 5 мм Разделитель должен установиться в одну линию с диском пилы в продольном направлении Затяните два винта Каждый раз после замены диска пилы необходимо проверять настройки разделителя Высота упора Используйте нижнюю высоту упора для тонких деталей и верхнюю высоту упора для толстых деталей Для смены высоты упора ослабьте стопорные захваты 8 параллельного упора 5 и снимите его со стола Поверните параллельный упор на 180 таким образом чтобы край ранее направленный вперед повернулся назад Затяните стопорный захват В дополнение к индикатору со шкалой измерьте ширину резки между диском пилы и параллельным упором После каждой новой настройки рекомендуется произвести пробную резку для проверки размеров Установка угла Открутите стопорные захваты 8 Переместите два стопорных захвата для регулировки желаемого угла диска пилы 4 Затяните стопорные захваты
