1.7 Асинхронный двигатель (рис.1 поз.7) крепится на пластине, закреплён-

ной на раме (рис.1 поз.8), под рабочим столом (рис.1 поз.3). Трубчатая рама

является основным несущим элементом пилы. На вал якоря двигателя, между

опорным и зажимным фланцами, крепится пильный диск. На защитных кожу-

хах: верхнем (рис.1 поз.1) и нижнем нанесены стрелки, указывающие направ-

ление вращения диска.

1.8 Для установки распиливаемой заготовки в нужном положении, на рабо-

чем столе (с двух сторон) нанесена метрическая шкала. Заготовка размещается

на рабочем столе (рис.1 поз.3) в нужном положении с помощью параллельного

упора (рис.1 поз.10). Распиливаемая заготовка подаётся оператором по рабоче-

му столу к пильному диску вручную, или толкателем (рис.1 поз.9).

1.9 Выключатель – магнитный пускатель (рис.1 поз.4) расположен в перед-

ней части пилы. Он имеет две кнопки: зелёная с символом «I» - включение дви-

гателя и красная с символом «0» - выключение двигателя (МЭК 60417).

2. Использование по назначению

2.1 Сборка и подготовка инструмента к использованию

После распаковки пилы проверить комплектность поставки и отсутствие по-

вреждений её элементов при транспортировке.

Установите пилу на ровную, твёрдую горизонтальную поверхность верстака

(рабочего стола). Для надёжности установки закрепите пилу на установленной

поверхности, используя отверстия в раме.

2.1.1 Установка расклинивающего ножа и верхнего защитного кожуха

Расклинивающий нож разъединяет распиленные части заготовки, предот-

вращая зажим пильного диска.

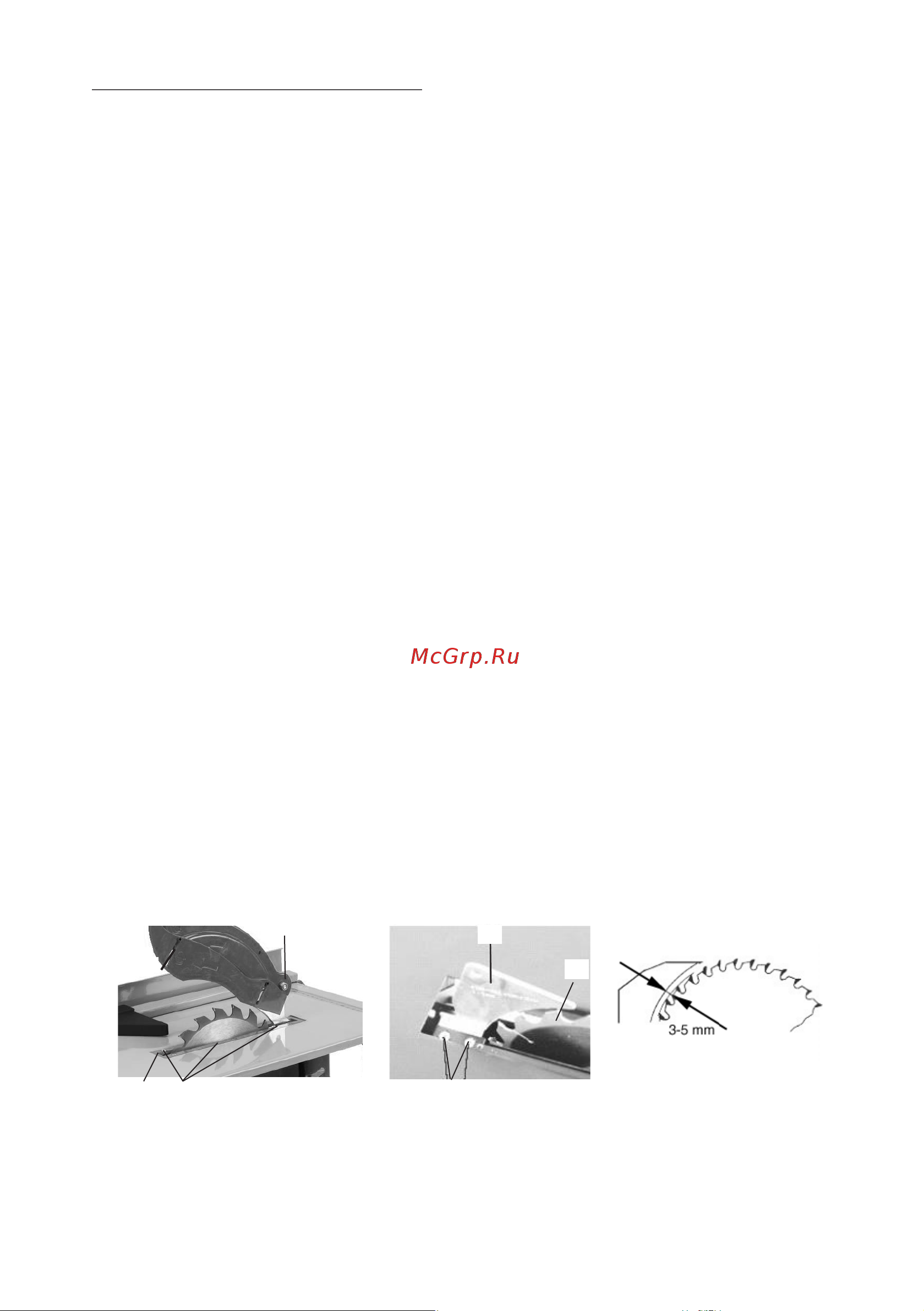

1 – Кожух защитный верхний; 2 – Нож расклинивающий; 3 – Винт

крепления кожуха; 4 – Винты крепления ножа расклинивающего;

5 – Вставка стола; 6 – Винты крепления вставки стола; 7 – Диск пильный.

рис. 2
