- открутить 6 винтов крепления (рис.2 поз.6) вставки стола (рис.1 поз.5);

- снять вставку стола, для получения доступа к месту крепления расклинива-

ющего ножа;

- закрепить винтами (рис.2 поз.4) на кронштейне расклинивающий нож

(рис.2 поз.2) так, чтобы он находился в одной плоскости с пильным диском

(рис.2 поз.7) и на расстоянии 3 -5 мм, как показано на рис.2;

- совместив крепёжные отверстия кожуха (рис.2 поз.1) и расклинивающего

ножа (рис.2 поз.2), соединить их винтом (рис.2 поз.3) и закрепить гайкой. Кре-

пление не должно быть жёстким. Кожух должен иметь возможность вращения

вокруг оси крепления, чтобы фиксироваться в выбранном положении относи-

тельно диска, в зависимости от толщины заготовки.

2.1.2 Установка параллельного упора:

Установка параллельного упора (рис.1 поз.8) возможна с любой стороны от

отрезного диска.

Для установки параллельного упора:

- установить на бортики рабочего стола направляющие зажимы (держатели)

линейки параллельного упора с двух сторон рабочего стола;

- ослабив винт-барашек (рис.1 поз.11) зажима, сдвинуть планку параллель-

ного упора на необходимое расстояние от режущего диска.

Точность установки контролируется по шкалам, с двух сторон рабочего стола.

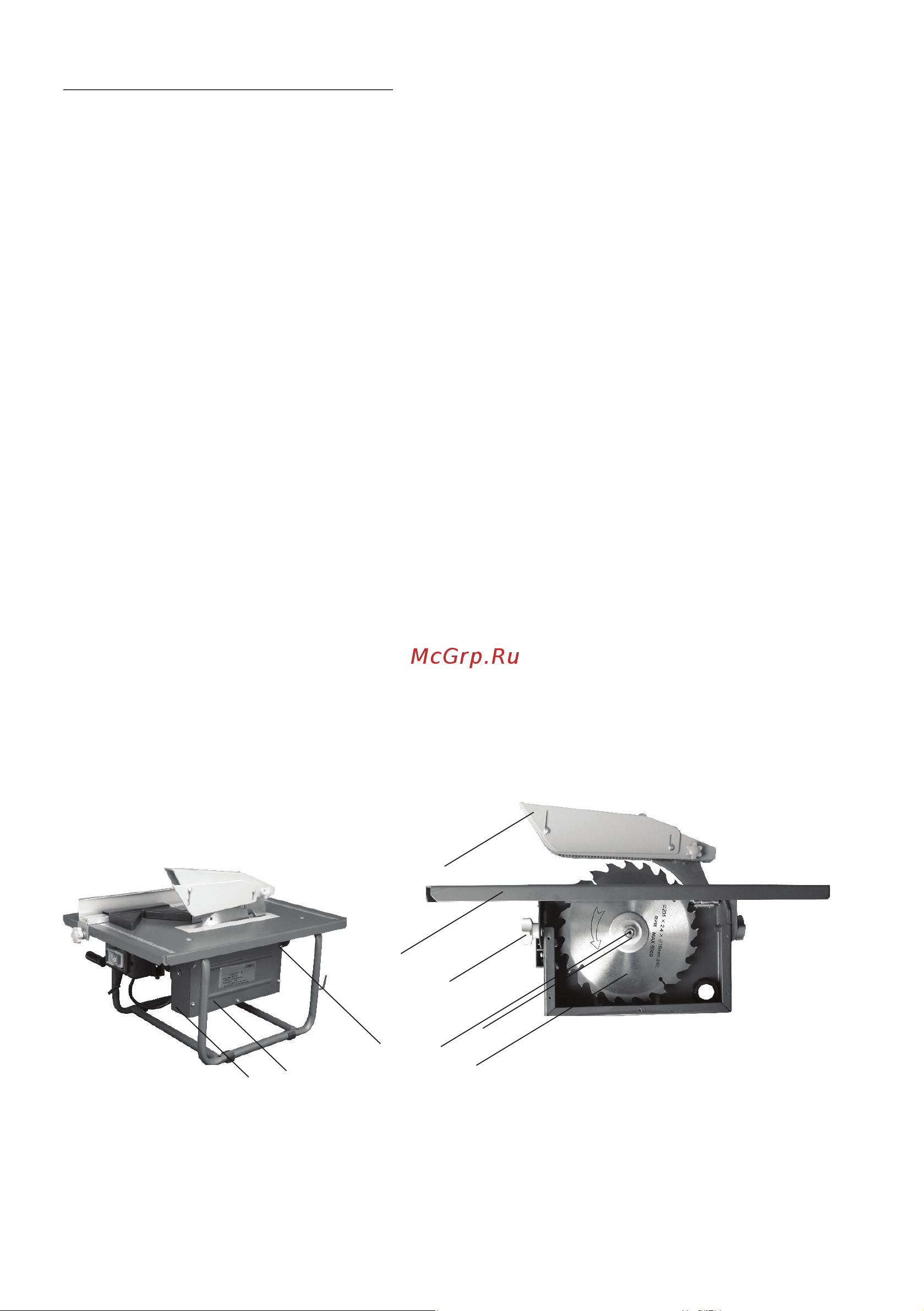

2.1.3 Установка пильного диска. Для установки (замены) диска (см. рис.3 и 4):

1 – кожух защитный верхний; 2 – диск пильный; 3 – стол рабочий; 4 – винт

крепления защитного кожуха; 5 – гайка зажимная; 6 – шкив (вал); 7 – крышка

защитного кожуха нижнего; 8 – защитный кожух нижний.

рис. 3

рис. 4
