Руководство по сборке инструментальной полки.

Порядок сборки:

1. Последовательно установить полки посредством соединения шип-паз (Рис.1) и болтового

соединения сначала к одной боковой стенке, затем к другой.

2. Как показано на Рис.2 присоединить перемычки между средней и нижней полкой.

3. Собрать боковую коробку.

4. Смонтировать на подвесы готовую полку.

Комплектация:

1. Боковые стенки – 2шт

2. Полка верхняя с отверстиями под

биты/отвертки – 1шт

3. Полка средняя – 1шт

4. Полка нижняя -1шт

5. Перемычки – 3шт

6. Винт м4*8 –9шт

7. Гайка м4 – 9шт

8. Дюбель 6*37– 2шт

9. Саморез 4*40 – 2шт

10. Ключ гаечный 7 – 1шт

11. Коробка боковая сборная – 1шт

12. Держатель для ушм 125 – 1 шт

13. Держатель для свёрл 1-10мм – 1шт

14. Держатель для дисков ушм 125- 1 шт

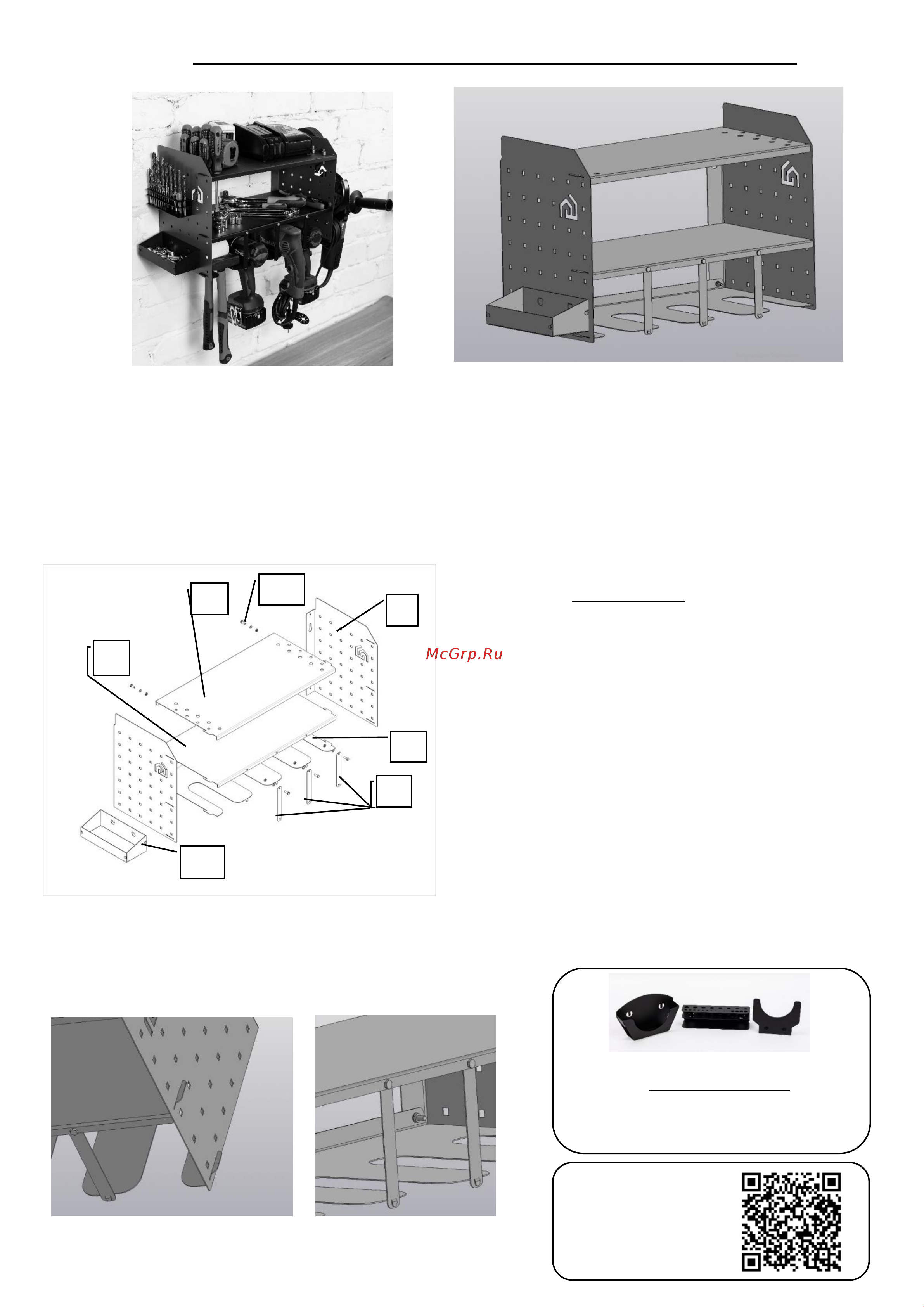

Схема сборки.

Входит в комплект

Держатель УШМ 125, держатель

сверл, держатель дисков 125

Бонусы

Рис.1 Рис.2 и обратная связь.

6,7
