Gigant SGR-V G-SGR-V-1263-2,0 Инструкция онлайн
Комплектация стяжек на раму:
Комплект рамный (подпятники, стяжки рамные 40, гайки и болты
Настил
Стяжка балок
Фурнитура для балок
Рамы
Балки
2 шт
2-(стойки-4 шт)
6 штI
3 штI
3 штI
Согласно комплектации стеллажа
Основная комплектация:

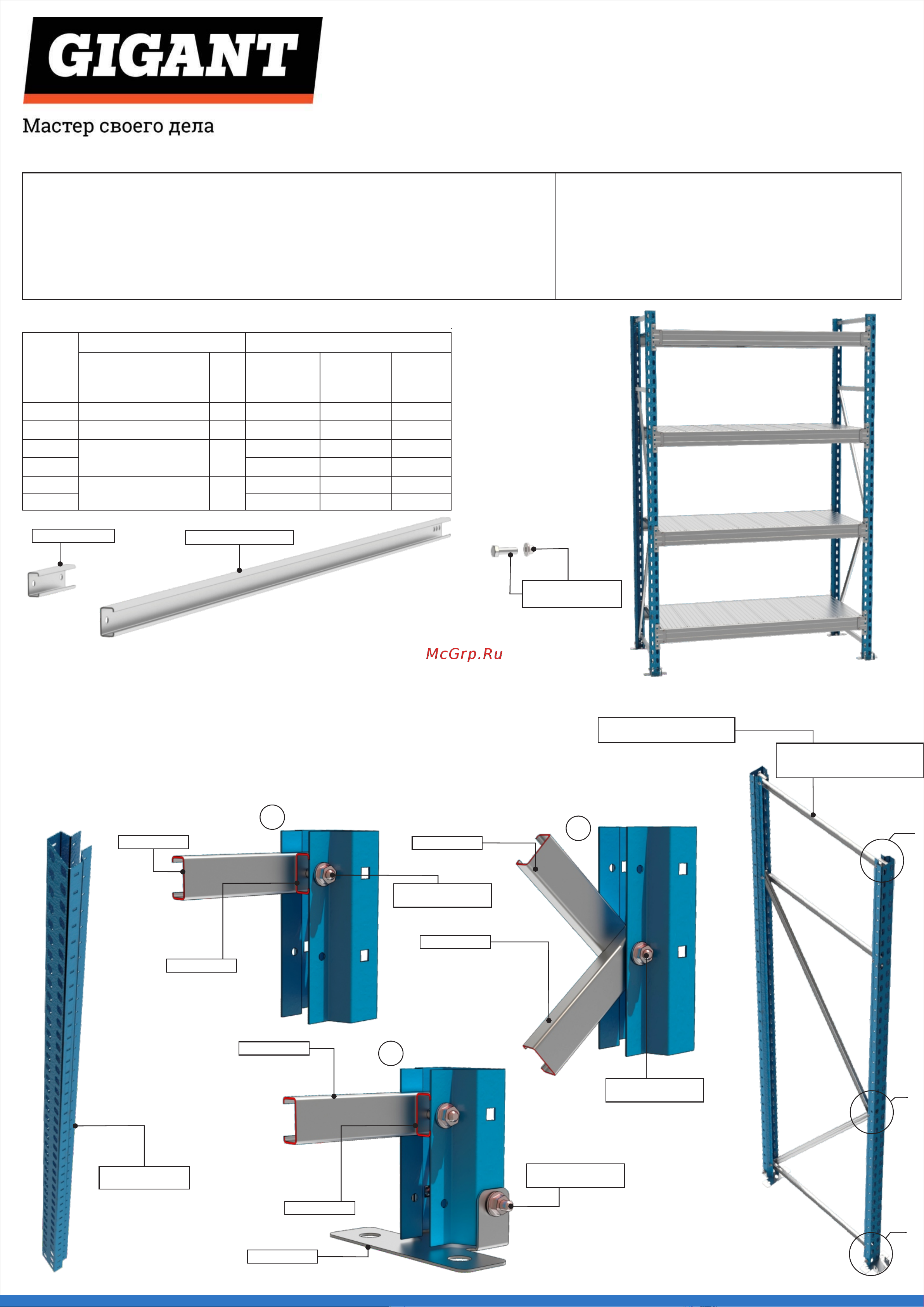

1. Сборка рам:
ВНИМАНИЕ: СБОРКУ РАМ НАЧИНАТЬ С УСТАНОВКИ ПОДПЯТНИКОВ: на нижние торцы рамных стоек установить
подпятники.
Гайки М6 затянуть с усилием от руки. Во время сборки контролировать
прямые углы между стойками и горизонтальными стяжками .
Все болтовые соединения затянуть гаечным ключом вручную с усилием от руки.
Ширина
рамы,
мм
Стяжка рамная
Наименование
детали
SRG стяжка 551
SRG стяжка 751
SRG стяжка 951
SRG стяжка 1141
Длина
Высота рамных стоек Н, мм
551
751
951
1141
2000
2500
3000
3
2
3
2
3
2
2
3
3
2
3
3
2
2
3
3
3
4
SGR стяжка 551-1141
SGR стяжка 40
Общий вид рамы
SGR стойка
А
В
С
SGR стяжка L
SGR стяжка L
Болт М5х35
Гайка с фланцем М5
Крепёж стяжек к стойкам SGR
Болт М5х35
Гайка с фланцем М5
В
SGR стяжка 40
SGR стяжка L
Болт М5х35
Гайка с фланцем М5
А
SGR стяжка L
SGR подпятник
Болт М6х70
Гайка с фланцем М6
С
SGR стяжка 40
600
800
1000
1000
600
800
Схема сборки рам отличаются
в зависимости от глубины
и высоты
