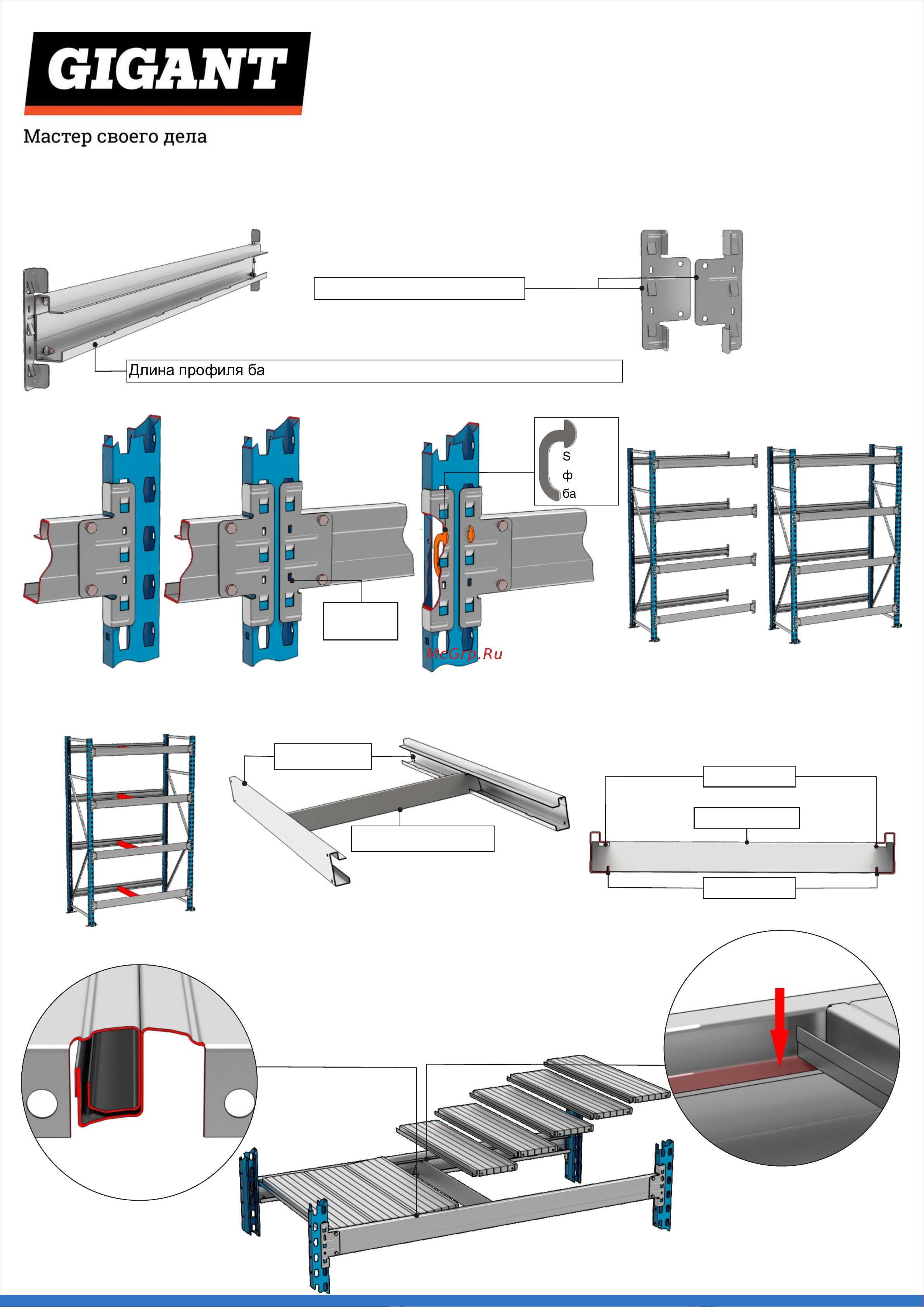

2. Сборка балки ярусной:

3. Навеска балок ярусных на рамные стойки:

Зафиксировать балки с помощью зацепов на стойках.

4. Установка стяжек балок ярусных:

5. Формирование нагрузочных ярусов стеллажа:

Разместить металлические полки пазами друг в друга.

Устанавливать нужно последовательно, справа-налево или

слева-направо

SGR зацеп левый и правый

SGR

фиксатор

балок

Установить зацепы балки ярусной.

Для крепления балок на рамных стойках зацепы снабжены штампованными профилированными крючками

(по три на каждый зацеп), которые вставляются в ответные отверстия на стойках.

Длина профиля балки равна ширине секции собираемого стеллажа

Для повышения жесткости нагружаемых ярусов стеллажа между балками ярусов по их центру размещаются стяжки

балочные. Жесткая фиксация стяжек на балках происходит за счет наличия на стяжках поперечных открытых пазов.

Окно для

фиксатора

SGR балка

SGR стяжка балок

Стяжка балочная

Пазы верхние

Пазы нижние
