СТЕНД ДЛЯ ДВИГАТЕЛЯ

ПОВОРОТНЫЙ

Руководство по эксплуатации

Модель 43430- 0.6

Перед эксплуатацией стенда для двигателя КРАФТУЛ внимательно изучите настоящее руководство по

эксплуатации и строго выполняйте содержащиеся в нем требования.

Храните данное руководство в течение всего срока службы.

Назначение

Стенд КРАФТУЛ предназначен для вывешива-

ния двигателя с целью проведения работ по его

диагностике и ремонту, а также транспортировки

внутри помещения. Основное применение – про-

филактические и ремонтные работы в центрах

автосервиса. Специальный механизм вращения

обеспечивает изменение угла вывешенного дви-

гателя в диапазоне от 0˚ до 360˚ для более удоб-

ного доступа к нему. Конструкция кронштейнов

допускает использование стенда практически со

всеми существующими типами двигателей.

Общие требования по технике

безопасности

1. Не превышайте расчетную грузоподъемность

стенда – 560 кг.

2. Устанавливайте стенд только на твердых и

ровных поверхностях, способных выдержать

стенд с двигателем.

3. Во избежание несанкционированного враще-

ния, перед началом работы убедитесь в том,

что груз расположен по центру и надежно за-

креплен.

4. Перед началом работы с грузом обязатель-

но зафиксируйте поворотный механизм

монтажной плиты при помощи стопорного

штифта. При необходимости изменения угла

наклона вывешенного на стенде груза дей-

ствуйте медленно и осторожно.

5. Перед тем, как устанавливать двигатель, за-

фиксируйте стенд при помощи напольных

фиксаторов во избежание непроизвольного

смещения стенда.

6. Не используйте изделие при наличии види-

мых механических повреждений, которые

могут привести к травмам персонала и/или

нанести ущерб имуществу.

7. Не вносите изменения в конструкцию стенда.

8. Все ремонтные работы должны проводиться

только специалистами сервисных центров.

9. Несоблюдение данных требований может

стать причиной несчастного случая и/или

нанесения ущерба имуществу.

Комплектация

1 Главная стойка 1 шт.

2 Передняя опора 1 шт.

3 Поперечная опора 2 шт.

4 Монтажная плита 1 шт.

5 Монтажный кронштейн 4 шт.

6 Рукоятка 1 шт.

7 Заднее колесо 2 шт.

8 Поворотный ролик 2 шт.

9 Коробка с крепежами 1 кор.

10 Упаковка 1 кор.

11 Руководство по эксплуатации 1 экз.

Крепеж

1 Болт М12х80 3 шт.

2 Стопорный штифт 1 шт.

3 Болт М12x50 4 шт.

4 Болт М12x30 2 шт.

5 Стопорный штифт 1 шт.

6 Болт М12x50 4 шт.

7 Плоская шайба 12 6 шт.

8 Шестигранная гайка М12 6 шт.

9 Стопорная шайба 12 7 шт.

10 Плоская шайба 14 2 шт.

11 Удерживающее кольцо 2 шт.

12 Болт М8x20 8 шт.

13 Стопорная шайба 8 8 шт.

14 Гайка М8 8 шт.

1 Главная стойка 11 Поворотный ролик 3–1/2˝

2 Поперечная опора 12 Плоская шайба 14

3 Болт М12x80 13 Удерживающее кольцо

4 Монтажная плита 14 Передняя опора

5 Стопорный штифт 15 Поперечная опора

6 Монтажный кронштейн 16 Табличка

7 Болт М12x50 17 Заднее колесо 4˝

8 Плоская шайба 12 18 Болт М8x20

9 Шестигранная гайка М12 19 Стопорная шайба 8

10 Стопорная шайба 12 20 Гайка М8

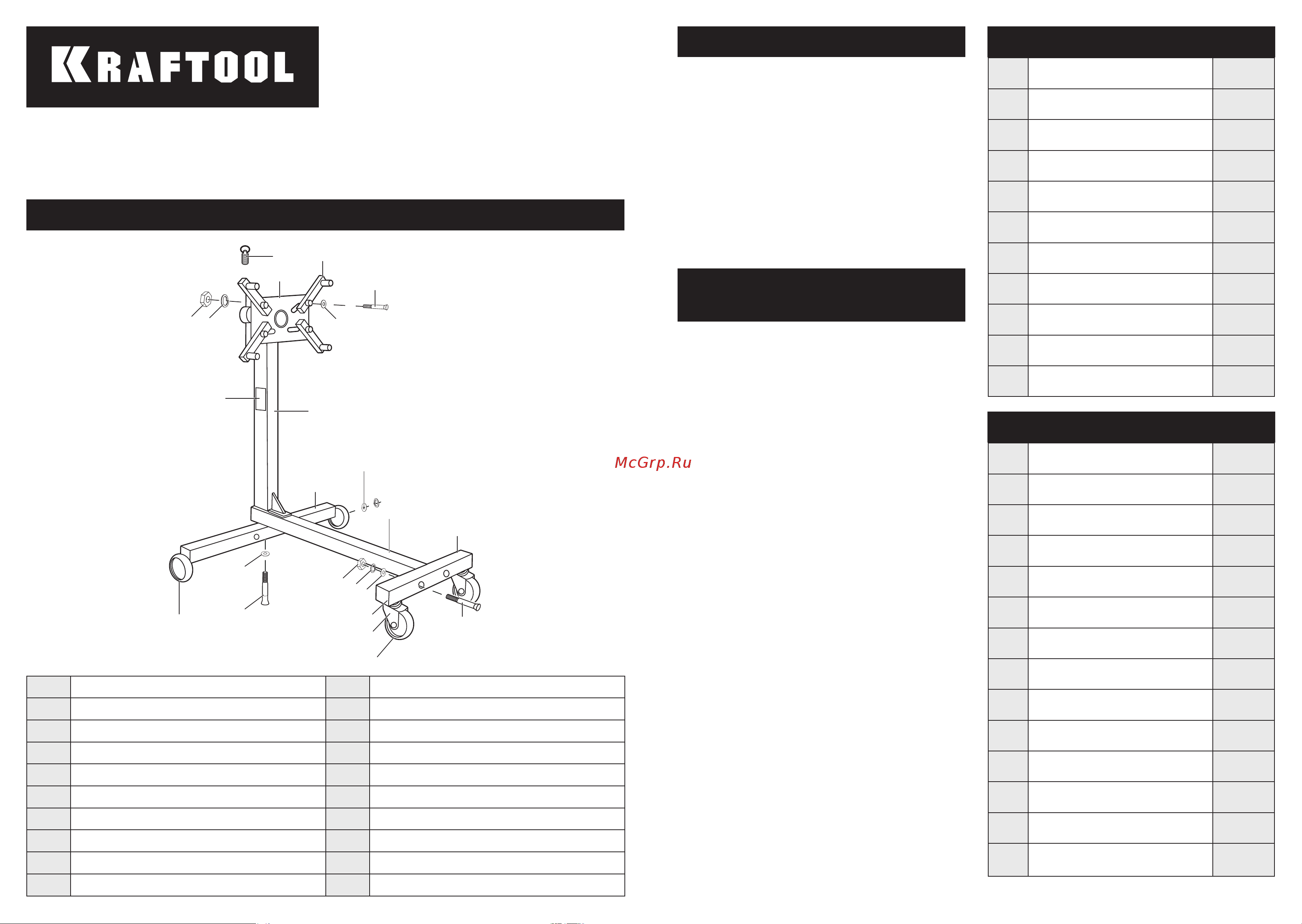

Устройство
