Стенд для правки автомобильных дисков Титан ALU Компакт. Руководство по эксплуатации 19

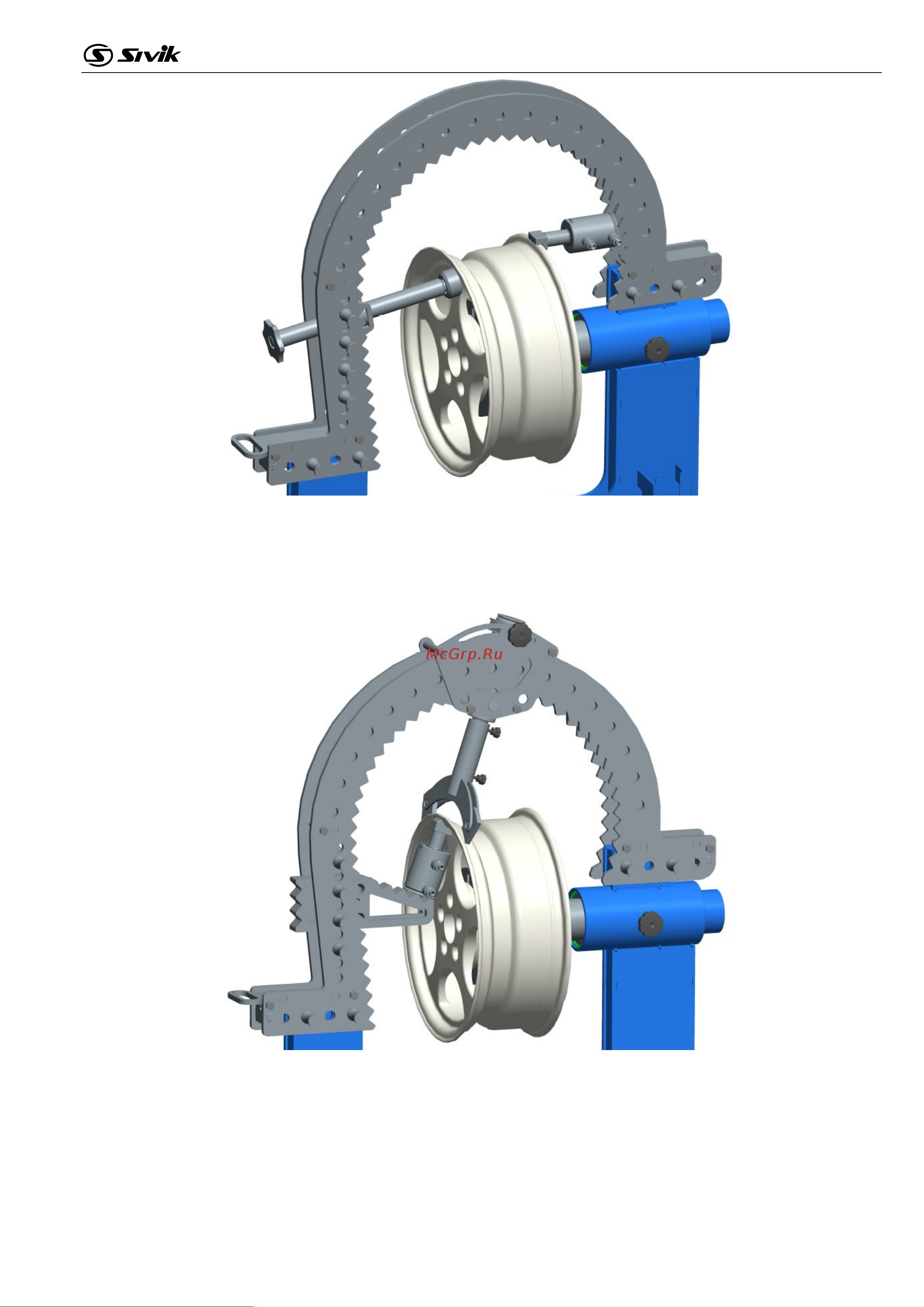

Рисунок 7.5 - Поджим упором во время правки

7.6. Для более жесткой фиксации диска во время правки, его можно поджать

гидроцилиндром D50. Рамку с гидроцилиндром D50 можно закрепить в любом

месте моста (рисунок 7.6).

Рисунок 7.6 - Поджим гидроцилиндром D50 во время правки

7.7 Для правки спицы колеса поджать упором деформированную спицу диска,

и нажать на бурт посадочной полки диска, насадкой вставленной через удлинитель

в гидроцилиндр D60 или D50, либо поджать бурт посадочной полки диска

гидроцилиндром D50, и нажать на спицу гидроцилиндром D60 (рисунок 7.7).

Приведённые примеры не являются единственно возможными, можно

варьировать все доступные приспособления в различных комбинациях.
