10 Стенд для правки автомобильных дисков Титан ST/17. Руководство по эксплуатации.

- комплект поставки, согласно данного руководства по эксплуатации;

- ознакомиться с устройством, порядком работы и обслуживания,

мерами безопасности;

- установить кожух 14 согласно рисунку 4.1.

6.1.3 Произвести расконсервацию стенда путем протирания

законсервированных поверхностей ветошью, смоченной уайт-спиритом

ГОСТ 3131-78.

6.1.4 Перемещение по направляющим салазок должно производиться

легко от вращения винта.

6.1.5 Люфт должен составлять не более 1 мм на длину (при

минимальном схождении платформ).

6.1.6 Все трущиеся поверхности направляющих, винтов, должны быть

смазаны Литол-24 ГОСТ 21150-87.

6.1.7 Болты должны быть затянуты, упорные винты подперты и

законтрены.

6.1.8 Большие правильные Ролики 34 должны лежать в одной

плоскости.

6.2 На планшайбе стенда закрепить «исправное» колесо модели

«ВАЗ» или др.

6.2.1 Подвести большие правильные Ролики 34 (рис.3) к полкам обода

колеса. Должно производиться одновременное касание обода к четырем

роликам 34. Допуск не параллельности оси колеса и оси роликов по

горизонтали и вертикали должен составлять не более ± 0,5 мм. Болты 16

(рисунок 4.1) затянуть до отказа, соблюдая равномерность затяжки.

6.2.2 Подготовить редуктор к работе (см. паспорт на редуктор).

6.2.3 Подключение к сети должно производится после выполнения п.5

(указания мер безопасности)

6.2.4 Первый пробный пуск редуктора провести без нагрузки для

проверки правильности монтажа и направления вращения выходного вала

при натянутом ремне 13. Для управления стендом служит переключатель,

смонтированный на передней стенке стола, имеющий положения 1-0-2

ВНИМАНИЕ! Рабочее вращение осуществляется по часовой стрелке

вала редуктора, когда дефектная часть обода конца движется вниз,

при повороте переключателя влево в положение 1.

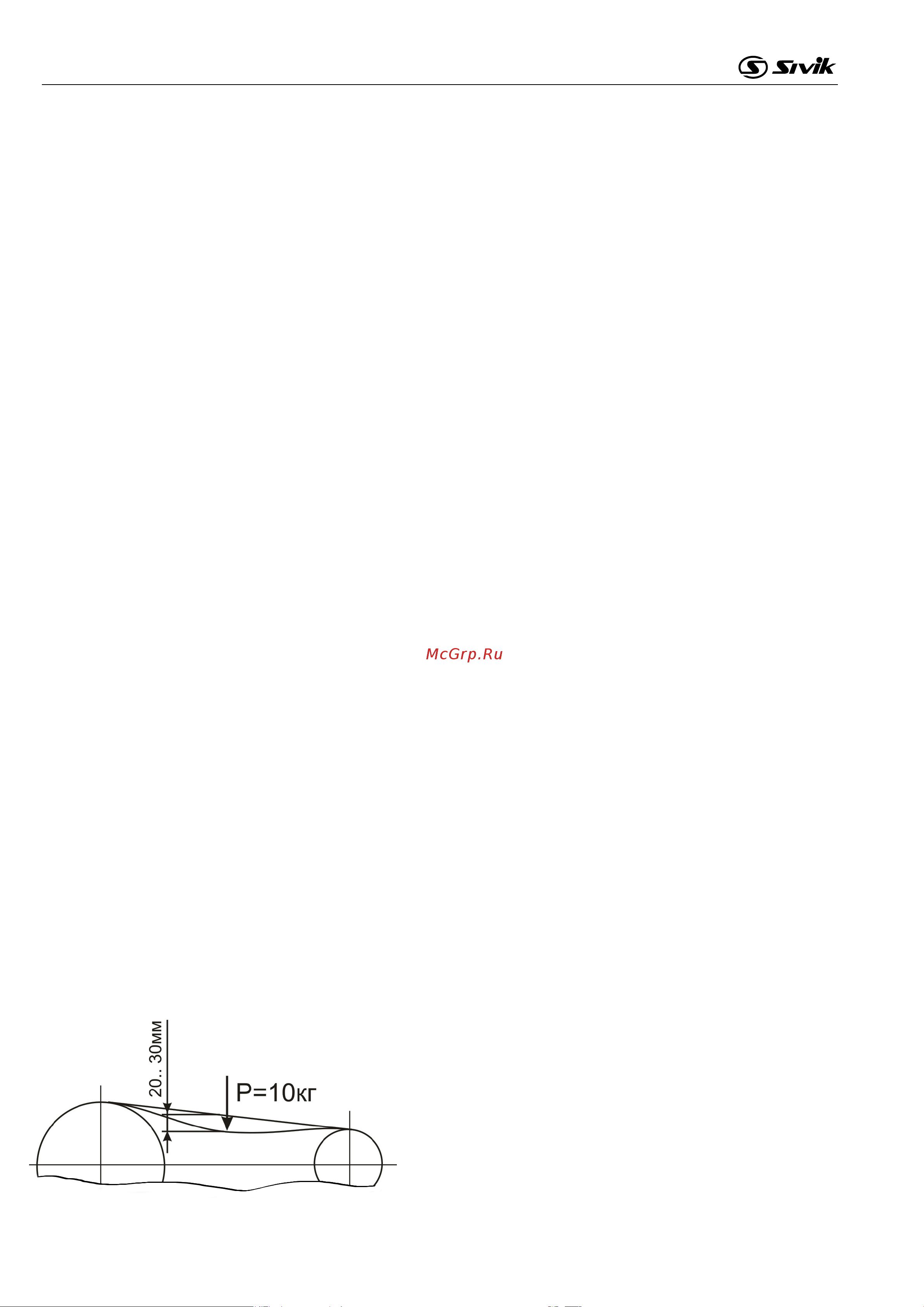

Стрела прогиба ремня «S» при

приложении усилия 10 кгс, должна быть

в пределах 20... 30 мм.

ВНИМАНИЕ! Перед монтажом и

пуском обслуживающий персонал

должен ознакомиться с настоящим

руководством. Редуктор заправлен
