Руководство по эксплуатации

5.4 Основные особенности стойки с электромагнитным УБ

автоматической поворотной секции ограждения

На стойку подается безопасное для человека напряжение питания не более 14 В.

Стойка имеет низкое энергопотребление в режиме блокировки прохода (при

поданном напряжении питания и замкнутыми контактами «Control» и «GND») – не

более 8,5 Вт.

На плате стойки расположены (см. рис. 8):

• Разъем X1 для подключения цепей питания и управления. Провод «+»

источника питания А3 (см. рис. 16) подключается к клемме 1/X1 «+12V» платы,

а «–» к клемме 2/X1 «GND». Клеммы 3/X1 «Control» и 4/X1 «GND»

предназначены для подключения устройства аварийной разблокировки FA (А4

на рис. 16).

• Разъем X2 для подключения электромагнита (при поставке подключение

выполнено, полярность подключения не важна).

• Контакт Z1 для подключения при необходимости цепи заземления.

Схема электрических соединений при подключении стойки приведена на рис. 16.

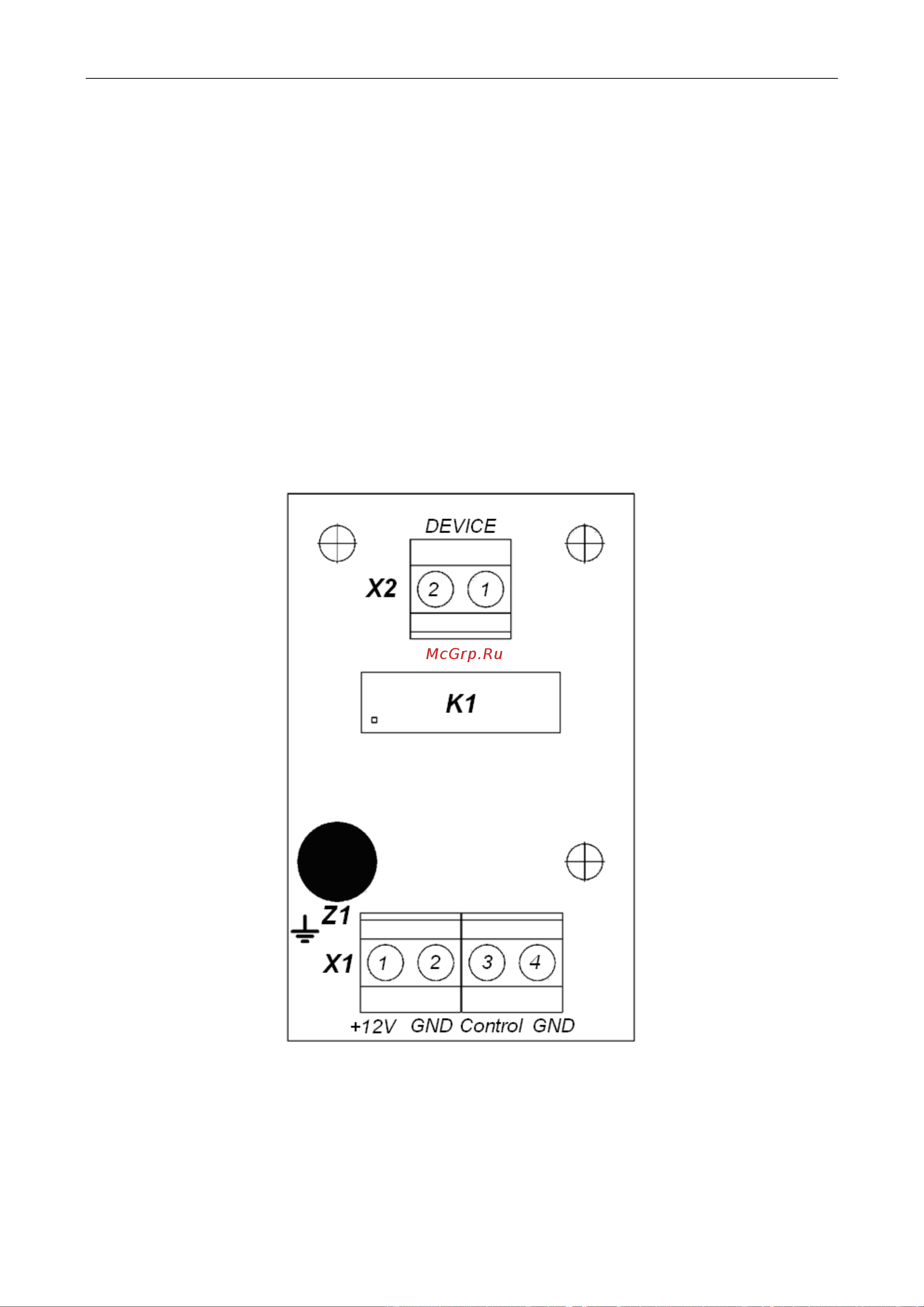

Рисунок 8. Внешний вид платы
