Руководство по эксплуатации

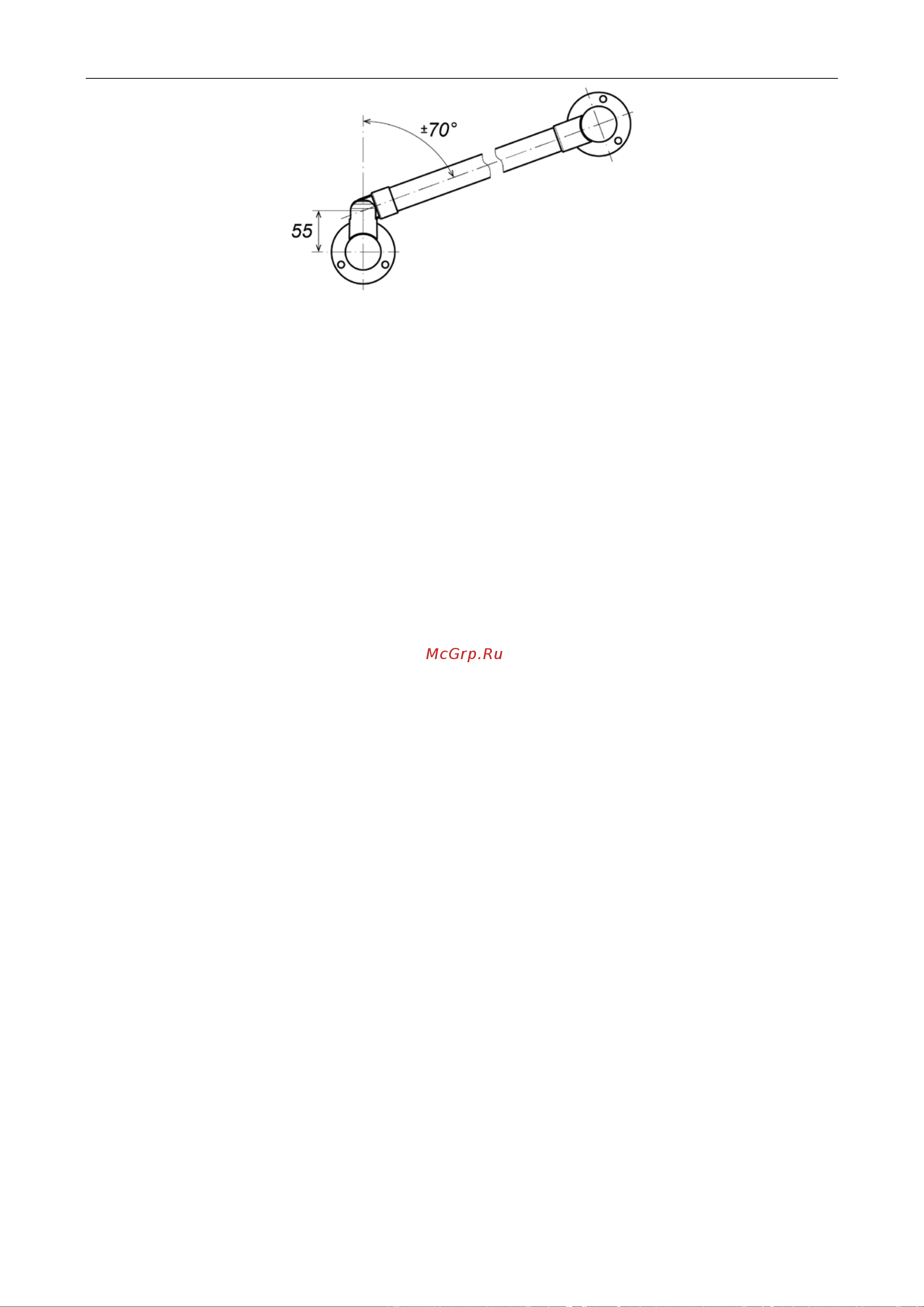

Рисунок 12. Возможные углы поворота патрубка

поворотного типа PERCo-ВН02 0-11

11. Для установки стекла симметрично расположите держатели на нижнем

поручне на расстоянии 100÷120 мм от края вертикальной стойки.

12. Вставьте стекло в держатели. Место контакта стекла и держателя проложите

резиновой прокладкой, входящей в комплект с держателем.

13. Зафиксируйте стекло в держателях, затянув винты.

14. Разверните стекло в вертикальное положение. Расположите симметрично

держатели для верхней части стекла и проложите резиновой прокладкой

(держатель при этом необходимо разобрать).

15. Зафиксируйте держатели со стеклом на поручне. Последующие секции

ограждения со стеклом монтируются последовательно по аналогичной

методике.

8.4 Монтаж поворотной секции ограждения с механическим УБ

Придерживайтесь следующей последовательности действий при монтаже

ограждения:

1. Разметьте центры установки стоек секции ограждения.

2. От центров разметьте точки крепления фланцев вертикальной и опорной

стоек секции ограждения к установочной поверхности, как показано на рис. 11

и 13 – две группы по три отверстия Ø16×65 под анкеры.

3. На опорной стойке двумя винтами М8×25 закрепите две серьги шарниров, как

показано на рис. 14.

4. Установите в рабочее положение и закрепите болтами М10 опорную стойку.

Соберите шарнирные узлы со створкой на опорной стойке, как показано на

рис. 14.

5. Установите в рабочее положение вертикальную стойку. Отверстие в стойке

должно быть ориентировано в направлении створки с УБ.

6. Отожмите шток за ручку (рис.15). После поворота преграждающей створки в

положение закрытия прохода ручка отпускается и при этом шток фиксирует

створку в соответствующем пазу вертикальной стойки.

7. Последующие секции ограждения монтируются последовательно по

аналогичной методике.
