Ограждение PERCo-ВН02
19

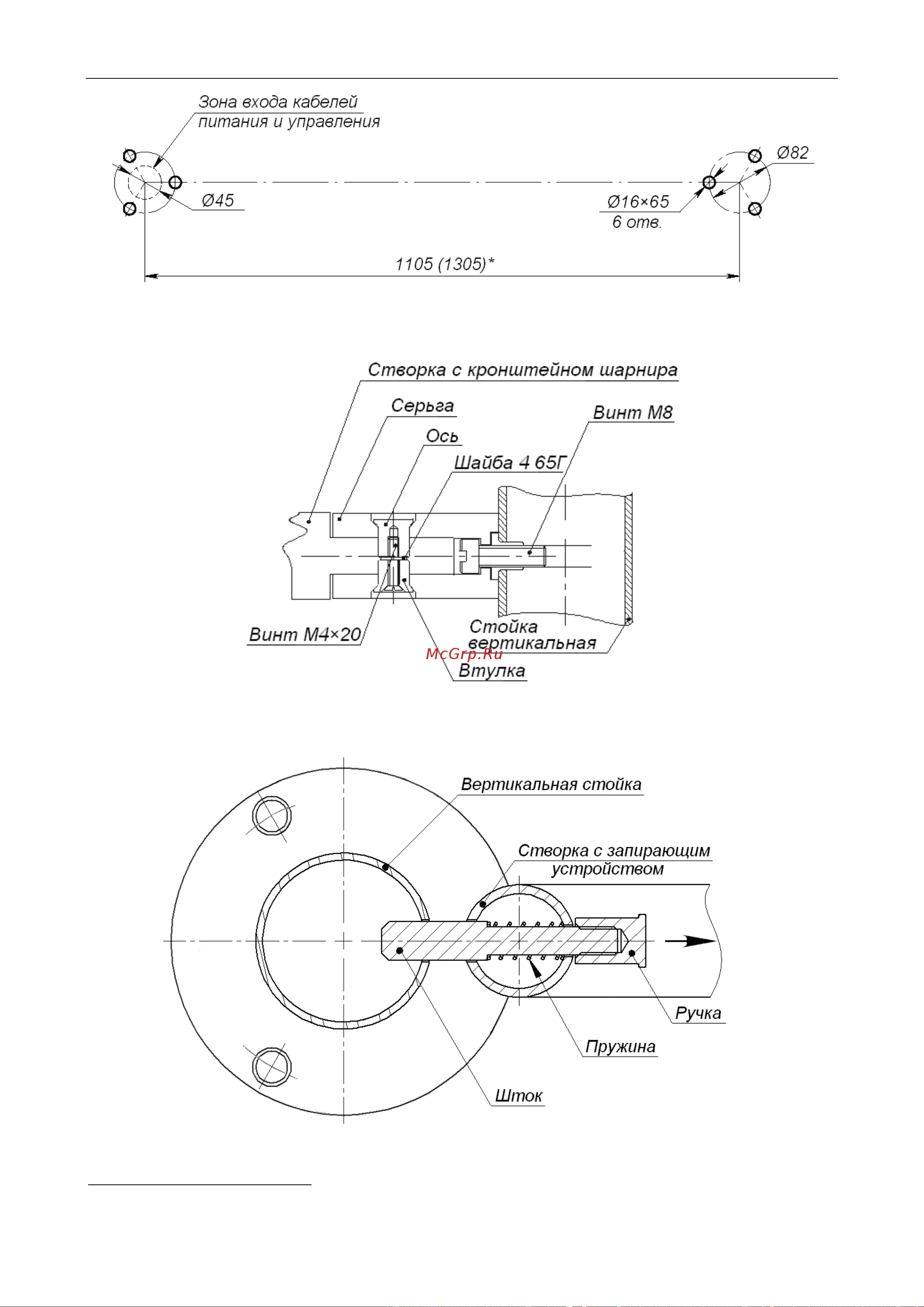

Рисунок 13. Расположение отверстий под анкерные болты во фланцах стоек
поворотных секций ограждения
1
Рисунок 14. Крепление шарниров к опорной стойке
поворотной секции ограждения
Рисунок 15. Установка штока стопорного узла
1
*варианты исполнения см. табл. 3 и 4.
