Изм
Форма 5а ГОСТ 2.106-96
28
Подп. и дата
5260.98722400.002 ИМ
Лист
№ докум.
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Копировал
Формат А4
Лист
Дата
Варианты применения скоб с различными комплектами крепления указаны в
таблице 4.

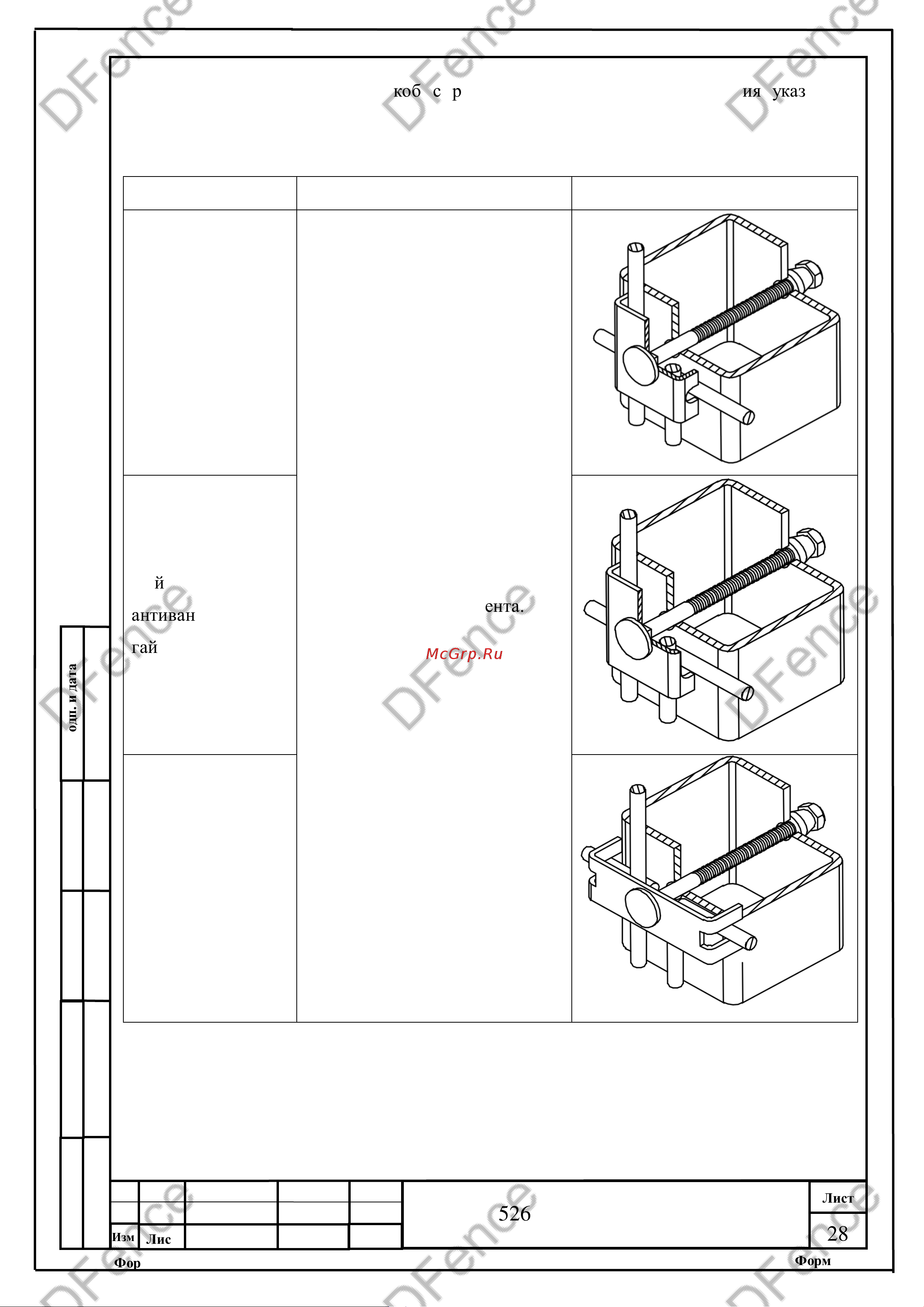

Таблиц а 4 Комплекты крепления для установочных скоб.
Комплект
Описание
Эскиз
Скоба 35х40, болт
М6 с квадратным
подголовником,
шайба, срывная
антивандальная
гайка
Представляют собой
антивандальные типы
крепления.
Рекомендованы к
использованию на объектах с
повышенными требованиями
безопасности (ТЭК, ФСИН,
МО, и т.д.), в составе
ограждения, испытывающего
динамические нагрузки
(спортплощадки). Невозможно
демонтировать без набора
специального инструмента.
Скоба 45х50, болт
М6 с квадратным
подголовником,
шайба, срывная
антивандальная
гайка
Скоба 81х29, болт
М8 с квадратным
подголовником,
шайба, срывная
антивандальная
гайка
